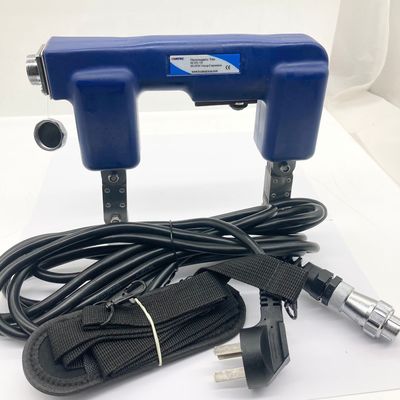

HCDX-Y8 tragbares Wechselstrom-Magnetjoch mit verstellbarer Beinspanne für Feld-NDT-Inspektion

HCDX-Y8 Tragbares AC-Magnetjoch mit verstellbarem Beinabstand für die zerstörungsfreie Prüfung im Feld

Der HCDX-Y8 ist unser neuestes AC-Joch. Er wird zur magnetischen Partikelprüfung und zur lokalen Magnetisierung von Werkstücken eingesetzt. Die Maschine ist kompakt und langlebig und gehört zu den leichtesten und mit dem größten SpannbereichAC-Joche auf dem Markt. Die Hubkraft und andere Indikatoren erfüllen die Anforderungen von GB/T 15822.3-2005/ISO 9934-3:2002, ASME V und anderen Normen.

1. Maschinenstruktur

2. Anwendungsmethode


Schließen Sie das Netzkabel an das Host-Gerät an und stecken Sie den Netzstecker in die 220-V-Steckdose.


Platzieren Sie die beiden Magnetpole des HCDX-Y8 auf der Oberfläche des zu prüfenden Objekts und üben Sie einen gewissen Druck aus, um einen guten Kontakt der beiden Magnetpole mit dem zu prüfenden Objekt herzustellen. Drücken Sie den Schalter, schalten Sie ihn ein, starten Sie die Magnetisierung, lassen Sie los, die Magnetisierung endet. Wenn der Jochschalter eingeschaltet ist, wird das Magnetpulver auf die Oberfläche des zu prüfenden Objekts aufgetragen (trockenes, nasses, fluoreszierendes Magnetpulver kann aufgetragen werden).


Wenn die zu prüfende Oberfläche zu breit ist, muss sie abschnittsweise magnetisiert werden, und die effektiven Teile zwischen den Abschnitten müssen sich bis zu einem gewissen Grad überlappen.

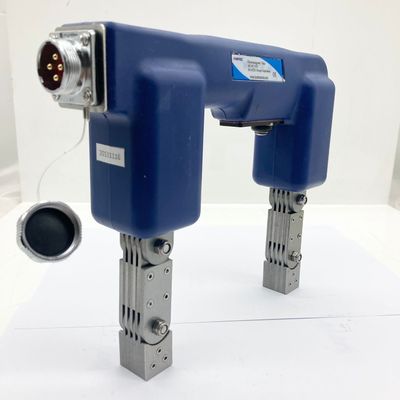

Drehen Sie das bewegliche Gelenk zwischen den Magnetfüßen, und der Abstand zwischen den Magnetfüßen kann zwischen 45 mm und 225 mm eingestellt werden.


Bei der Verwendung sollte alle 5 Sekunden eine Pause von 5 Sekunden eingelegt werden, es kann 4 Stunden lang ununterbrochen verwendet werden.

3. Technische Parameter

3.1 Joch

4. Aufmerksamkeit

Bitte überprüfen Sie das Netzkabel und den Stecker vor Gebrauch auf Beschädigungen.


Halten Sie während des Gebrauchs keinen engen Kontakt mit anderen elektrischen Geräten. Starke Magnetfelder haben zerstörerische Auswirkungen auf Uhren, Mobiltelefone usw.


Halten Sie das Joch nicht lange im leitenden Zustand (z. B. Ziehen der Leitung über die Schweißnaht), sondern schalten Sie es 5 Sekunden ein und 5 Sekunden aus.

Im DC-Zustand trennen Sie die Verbindung zwischen der Batterie und dem Magnetjoch nach Arbeitsende. Die Batterie sollte an einem kühlen und trockenen Ort gelagert werden, strengstens verboten in der Sonne, sonst besteht Explosionsgefahr. Bitte trennen Sie die Stromversorgung nach dem Aufladen.


Bei Regenwetter bitte nicht im Freien arbeiten, Regen kann zu Kurzschlüssen oder Leckagen führen.


Das Gerät ist bis auf den Stromanschluss vollständig wasserdicht. Bitte beachten Sie dies bei der Anwendung von Magnetsuspension.

Wenn das Gerät ungewöhnliche Geräusche oder Gerüche aufweist, schalten Sie sofort den Strom aus.

Bewegen Sie das Gerät nicht am Netzkabel. Dies beschädigt das Netzkabel.

Wenn das Gerät abnormal ist, reparieren Sie es nicht eigenmächtig, sondern wenden Sie sich an den Händler oder direkt an unser Kundendienstzentrum.

Überprüfen Sie, ob sich Eisenstaub am Stecker des Netzkabels befindet. Metallstaub kann Kurzschlüsse verursachen.


Nach Gebrauch sollte der Magnetpulver auf dem Magnetpol gereinigt und mit Rostschutzöl behandelt werden, um Rost und Anhaften zu verhindern.

5. Konfigurationstabelle

Hinweis: Dieses Gerät kann optional mit Ladegerät, Batterie, Kabel ausgestattet werden, optional kann es in ein DC-Joch umgewandelt werden. Optionale Induktions-LED-Beleuchtung und schräge Magnetfüße.

7. Qualitätsgarantie

Vielen Dank, dass Sie sich für unser tragbares AC-Joch HCDX-Y8 entschieden haben. Unser Unternehmen arbeitet streng nach dem Qualitätsmanagementsystem ISO 9001-2008. Jedes Gerät wird von der Qualitätsabteilung des Unternehmens geprüft und freigegeben. Dieses Produkt erfüllt die Anforderungen von GB/T 15822.3-2005/ISO 9934-3-2002, ASME V und anderen Normen.

Die Garantiezeit für dieses Produkt beträgt 1 Jahr. Bei normalem Gebrauch werden alle Produktfehler vom Unternehmen kostenlos repariert (kostenlose Material- und Wartungskosten), und innerhalb von 3 Jahren wird eine kostenpflichtige Wartung angeboten.
