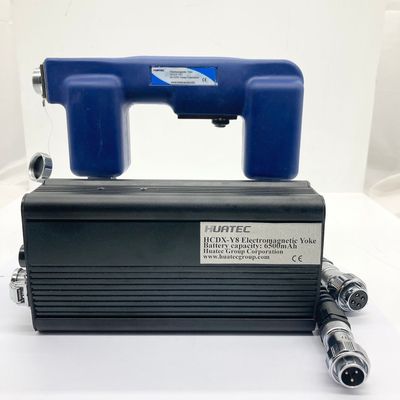

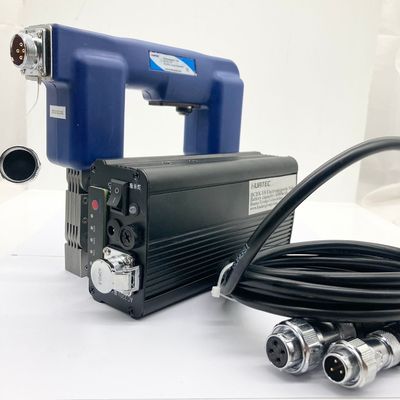

HCDX-Y8T Portable AC Magnetic Yoke mit integrierter Batterieversorgung für die Prüfung magnetischer Partikel

HCDX-Y8T Tragbares AC-Magnetjoch mit integriertem Akku für die magnetpulverprüfung

1. Produkteinführung

Der HCDX-Y8T ist das neueste tragbare AC-Joch, das von unserem Unternehmen entwickelt wurde und mit einem tragbaren AC-Netzteil ausgestattet ist, das die Fesseln des Netzteils löst und den Feldeinsatz erleichtert. Es wird zur magnetpulvergestützten Fehlererkennung und lokalen Magnetisierung des Werkstücks verwendet. Die Maschine ist kompakt und langlebig, und die Hubkraft sowie andere Indikatoren erfüllen die Anforderungen von GB/T 15822.3-2005/ISO 9934-3-2002, ASME V und anderen Normen.

Das spezielle tragbare AC-Netzteil verwendet fortschrittliche Technologie, um ein Standard-AC220V/50Hz-Netzteil auszugeben, verwendet eine intelligente IC-Steuerung, die Ausgangswellenform der Maschine ist eine reine Sinuswelle und verfügt über sehr perfekte Schutzfunktionen (einschließlich Überlastschutz, Überstromschutz, Kurzschlussschutz, Hochspannungsschutz des Akkus, Niederspannungsschutz des Akkus, Hochtemperaturschutz). Spezielles Netzteil mit importiertem Lithium mit großer Kapazität und hoher Leistung, lange Lebensdauer.

Hauptmerkmale der Maschine

Tragbares AC-Netzteil, einfacher Feldeinsatz.

Geringes Gewicht, kompakt und praktisch.

Große Spannweite, zwei bewegliche Gelenke, flexible Einstellung.

Geringer Betriebsstrom, geringe Wärmeentwicklung.

2. Maschinenstruktur

3. Anwendungsmethode

Schließen Sie das spezielle tragbare AC-Netzteil an das Joch an

Schalten Sie den Schalter am tragbaren Netzteil ein, drücken Sie den Startknopfschalter, warten Sie einige Sekunden, nachdem die rote Leuchte des Knopfes leuchtet, können Sie arbeiten. Schalten Sie den Netzschalter nach Gebrauch aus.

Die beiden Magnetpole des HCDX-Y8T werden auf die Oberfläche des zu prüfenden Objekts gelegt und ein gewisser Druck ausgeübt, um einen guten Kontakt der beiden Magnetpole mit dem zu prüfenden Objekt herzustellen. Drücken Sie den Knopfschalter, schalten Sie ihn ein, starten Sie die Magnetisierung, lösen Sie ihn, die Magnetisierung endet. Wenn der Jochschalter eingeschaltet ist, wird das Magnetpulver auf die Oberfläche des zu prüfenden Objekts aufgetragen (trockenes, nasses, fluoreszierendes Magnetpulver kann aufgetragen werden).

Wenn die zu prüfende Oberfläche zu breit ist, sollte sie segmentweise magnetisiert werden, und die effektiven Teile zwischen den Segmenten müssen eine gewisse Überlappung aufweisen.

Drehen Sie das bewegliche Gelenk zwischen den Magnetfüßen, und der Abstand zwischen den Magnetfüßen kann zwischen 45 mm und 225 mm eingestellt werden.

Bei der Verwendung sollte es 5 Sekunden lang eingeschaltet und 5 Sekunden lang ausgeschaltet sein und kann 3 Stunden lang kontinuierlich verwendet werden.

Aufladen des tragbaren AC-Netzteils: Schalten Sie den Schalter des tragbaren Netzteils vor dem Aufladen aus. Wenn der Summer ertönt, bedeutet dies, dass die Leistung unzureichend ist und rechtzeitig aufgeladen werden muss. Das tragbare AC-Netzteil wird jedes Mal 6 bis 8 Stunden lang aufgeladen. Wenn die Anzeigeleuchte am Ladegerät von rot auf grün wechselt, bedeutet dies, dass der Strom voll ist, und eine volle Ladung kann 3 Stunden lang verwendet werden. Anzeige Wenn das rote Licht leuchtet, ist das Gerät defekt.

4. Technische Parameter

4.1 Joch

4.2 Tragbares AC-Netzteil

5. Aufmerksamkeit

Prüfen Sie vor Gebrauch, ob das Netzkabel und der Stecker beschädigt sind.

Halten Sie während des Gebrauchs keinen engen Kontakt mit anderen elektrischen Geräten. Starke Magnetfelder sind zerstörerisch für Uhren, Mobiltelefone und dergleichen.

Ziehen Sie das Joch nicht lange im leitenden Zustand (z. B. über eine Schweißnaht ziehen), es sollte 5 Sekunden lang eingeschaltet und 5 Sekunden lang ausgeschaltet sein.

Bei Regenwetter bitte nicht im Freien arbeiten, Regen verursacht Kurzschlüsse oder Leckagen.

Wenn das Gerät ungewöhnliche Geräusche und Gerüche aufweist, schalten Sie sofort den Strom aus.

Bewegen Sie das Gerät nicht am Netzkabel, da dies das Netzkabel beschädigen kann.

Wenn das tragbare AC-Netzteil längere Zeit nicht verwendet wird, sollte es rechtzeitig aufgeladen werden, um den Lithium-Akku aktiv zu halten. Denken Sie daran, den Schalter des tragbaren Netzteils vor dem Aufladen auszuschalten.

6. Konfigurationstabelle
