Übersicht

Der HCDX-Y9T ist ein langlebiges, hochfester AC-DC-Agnesejoch, das für die Erkennung von Oberflächen- und Unterflächenanzeigen in den robustesten Anwendungen entwickelt wurde.

mit einer verschlossenen chemikalienbeständigen Konstruktion, artikulierbaren Beinen, die sich an jede Form des Teils anpassen, und einem robusten, belastungsfreien, zwölf Fuß langen Kabel für den Einsatz im Feld,Der HCDX-Y9T ist ideal für die Inspektion von Schweißschlägen und andere Fernprüfungen geeignet.

Die Festkörpersteuerung ermöglicht es dem Bediener, für die Oberflächenanzeigen Wechselstrom-Gleichstrom-Magnetfelder zu verwenden, um allen Prüfbedürfnissen gerecht zu werden.

Der Magnetpartikelfehldetektor des Ladearten hat die Eigenschaften kompakter Struktur, vernünftiger Anordnung, geringer Größe, geringes Gewicht und bequemer Portabilität.Der Fehlerdetektor kann direkt in einer Gleichstrommagnetisierung verwendet werden (DC-AC-Umrichterbatterie)Es eignet sich für die Inspektion von Rumpfschweiß, die Detektion von Schweißvorgängen von Stahlkonstruktionen in großer Höhe und den internen Betrieb von Druckbehältern.Dieses Gerät eignet sich für Stahlkonstruktionsteile, Metallurgie, Petrochemie, Maschinenbau und andere Industriezweige, wie zum Beispiel Kessel, Druckbehälter, Druckrohre,Schiffskörperschweiß und Schweißstruktur verschiedener Arten von ferromagnetischem Material Oberflächen- und Magnetpartikelfehler Detektion von Oberflächenfehlern.

Dieses Gerät entspricht den Normenvorschriften JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."technischer Zustand des defekten Detektors für elektromagnetisches Joch".

Wechselstrommagnetisierung eines wiederaufladbaren Akkupakets MT-610

Produktmerkmale

Versiegelte, langlebige Konstruktion

Chemikalien und Abriebsbeständig

AC-Betrieb für Oberflächen- und Unterflächeninspektionen

Überschreitet die ASTM-Hochspezifikationen

Es ist möglich, eine magnetisierte Wechselstromversorgung (DC-AC-Wechselrichterbatteriepaket) zu verwenden, um Wechselstrom zu versorgen, ohne direkt an die Wechselstromversorgung anzubringen.

Die Gleichstrommagnetisierungsanlage (Gleichstrombatterie) kann verwendet werden, um die Gleichstrommagnetisierung zu realisieren.

Wenn die Hebekraft nicht ausreicht, wird die Leistung automatisch abgeschaltet, um die Empfindlichkeit der Fehlererkennung sicherzustellen.

Die Leistungsanzeigefunktion kann die aktuelle Batterieleistung anzeigen und hat die Funktion des Schall- und Lichtalarms.

Ein integrierter Mikrocomputer-Chip stabilisiert die Ausgangsspannung und gewährleistet die Empfindlichkeit.

Magnetisierungsanpassung

Spezielle Arbeitswaage kann Batteriepack, Magnetsuspension, Kontrastmittel, Yoke-Sonde usw. tragen.

Technischer Parameter

Betriebstemperatur: -10 ~ +40 °C

Speichertemperatur: -20 ~ 50 °C

Relative Luftfeuchtigkeit: < 80% ohne Kondensation

Anstieg der Arbeitstemperatur: < 18 C

Vorübergehende Belastung: > 50%

Empfindlichkeit: A1-Standardprüfstück mit 15/50-Rillen deutlich angezeigt.

Mindesthebeleistung mit Wechselstromleistung: > 4,5 kg (44 N)

Dieselstrom-Mindesthebeleistung: > 18,1 kg (177 N)

Elektromagnetisches Joch HCDX-Y9T

Elektrodenabstand: 0- Ich weiß.210 mm

Höchststrom: 2,8A

Gewicht: 2,6 kg

Hauptfunktion: Direkte Wechselstrommagnetisierung

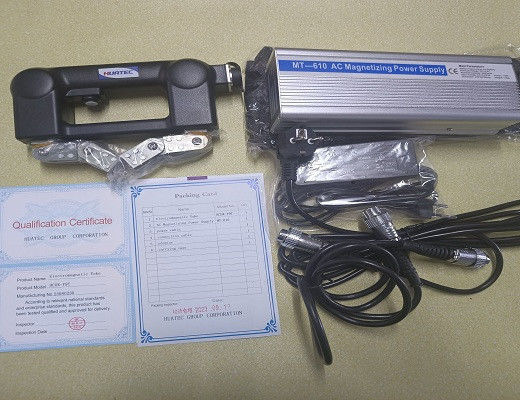

Standardkonfiguration:

Magnetische Pulverfehldetektor-WirtHCDX-Y9T 1pc

Stromleitung 1

Wiederaufladbare DC-AC-Umrichterbatterie MT610 (AC-Magnetisierung) 1

Wechselstrom-Rücksack 1

Stromadapter 1

Wechselstrom-Ausgangsanschlussleitung 1

Messgerät 1
