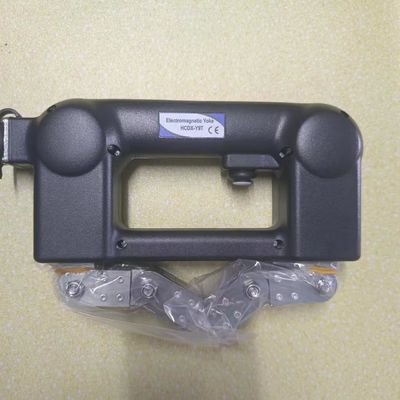

HCDX-Y9L AC DC Magnetischer Joch Tragbarer Magnetpulver-Fehlerdetektor für Schweißnahtprüfung

HCDX-Y9L AC DC Magnetischer Joch Tragbarer Magnetpulver-Fehlerdetektor für Schweißnahtprüfung

Übersicht

Der HCDX-Y9L ist ein robuster, hochfester AC/DC-Magnetjoch, der zur Erkennung von Oberflächen- und Unterflächenindikationen in den anspruchsvollsten Anwendungen entwickelt wurde.

Mit seiner versiegelten, chemikalienbeständigen Konstruktion, den artikulierenden Beinen zur Konturierung jeder Teileform und dem robusten, zugentlasteten zwölf Fuß langen Kabel für den Feldeinsatz ist der HCDX-Y9L ideal für die Inspektion von Schweißnähten und andere Fernprüfungen.

Festkörpersteuerungen ermöglichen es dem Bediener, AC/DC-Magnetfelder für Oberflächenindikationen zu nutzen, um alle Inspektionsanforderungen zu erfüllen.

Der Fehlerdetektor vom Ladetyp hat die Eigenschaften einer kompakten Struktur, einer vernünftigen Anordnung, einer geringen Größe, eines geringen Gewichts und einer einfachen Tragbarkeit. Der Fehlerdetektor kann direkt mit einer DC-magnetisierten Stromversorgung (DC-AC-Wechselrichter-Akkupack) verwendet werden, was effizient und tragbar ist. Er eignet sich für die Schweißnahtprüfung von Rümpfen, die Schweißnahtprüfung von Hochstahlkonstruktionen und den internen Betrieb von Druckbehältern. Dieses Instrument eignet sich für Stahlkonstruktionsteile von Strom-, Metallurgie-, Petrochemie-, Maschinenbau- und anderen Industrien, wie z. B. Kessel, Druckbehälter, Druckrohre, Schiffsrumpfschweißnähte und Schweißkonstruktionen verschiedener Arten von ferromagnetischen Materialien, Oberflächen- und Magnetpulver-Fehlererkennung von nahe der Oberfläche liegenden Defekten.

Dieses Instrument entspricht den Standardanforderungen von JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "Technische Bedingungen für elektromagnetische Joch-Fehlerdetektoren".

AC-Magnetisierung des wiederaufladbaren Akkupacks MT-600

Produktmerkmale

Versiegelte, langlebige Konstruktion

Chemikalien- und abriebfest

AC-Betrieb für Oberflächen- und Unterflächeninspektion

Übertrifft ASTM-Hebespezifikationen

Es ist möglich, eine AC-magnetisierte Stromversorgung (DC-AC-Wechselrichter-Akkupack) zur Versorgung mit AC-Strom zu verwenden, ohne direkten Anschluss an eine AC-Stromversorgung.

Die DC-Magnetisierungsstromversorgung (DC-Akkupack) kann verwendet werden, um die DC-Magnetisierungsfunktion zu realisieren.

Wenn die Hubkraft nicht ausreicht, wird die Stromversorgung automatisch unterbrochen, um die Empfindlichkeit der Fehlererkennung zu gewährleisten.

Die Stromanzeigefunktion kann die aktuelle Akkuleistung anzeigen und verfügt über eine Ton- und Lichtalarmfunktion.

Eingebauter Mikrocomputerchip zur Stabilisierung der Ausgangsspannung und Gewährleistung der Erkennungsempfindlichkeit.

Einstellbare Magnetisierung

Eine spezielle Arbeits-Hüfttasche kann Akkupack, Magnetsuspension, Kontrastmittel, Jochsonde usw. tragen.

Technische Parameter

Arbeitstemperatur: -10 ~ +40 C

Lagertemperatur: -20 ~ 50 C

Relative Luftfeuchtigkeit:<80% nicht kondensierend

Arbeitstemperaturanstieg:<18 C

Temporäre Lastrate: >50%

Empfindlichkeit: A1-Standardprüfkörper 15/50-Nut klar angezeigt.

AC-Mindestleistung Hubkraft: >4,5kg (44N)

C-Mindestleistung Hubkraft: >18,1kg (177N)

Elektromagnetischer Joch: HCDX-Y9L

Elektrodenabstand: 0～210mm

Maximaler Strom: 2,8A

Gewicht: 2,4kg

Hauptfunktion: Direkte Wechselstrommagnetisierung

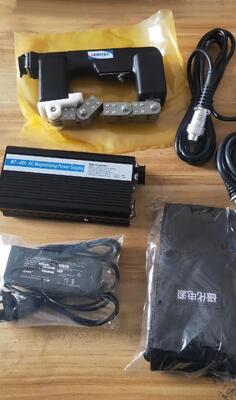

Standardkonfiguration:

Magnetpulver-Fehlerdetektor-HostHCDX-Y9L 1 Stück

Stromkabel 1

Wiederaufladbarer DC-AC-Wechselrichter-Akkupack MT600 (AC-Magnetisierungsstromversorgung) 1

AC-Strom-Rucksack 1

Netzteil 1

AC-Ausgangsverbindungskabel 1

Instrumentenkoffer 1
