HD-170PCM Multifunktions-Rohrleitungskorrosionserkennungsanlage für Öl- und Gasleitungen

HD-170PCM Multifunktions-Rohrleitungs-Korrosionsdetektionsgerät für Öl- und Gaspipelines

Übersicht3. Die importierten Daten und die Daten nach relevanten Berechnungen können bearbeitet werden.

Der integrierte HUATEC-Detektor für den Zustand von Korrosionsschutzbeschichtungen von Pipelines kann vergrabene Pipelines ohne Ausgrabung inspizieren, den Schaden der externen Korrosionsschutzbeschichtung von vergrabenen Pipelines quantitativ bewerten und Pipelines präzise lokalisieren und ihre Tiefe messen. Diese Detektionstechnologie kann nicht nur als Mittel zur Inspektion und Abnahme neu fertiggestellter Pipelines verwendet werden, sondern auch zur regelmäßigen Überwachung von in Betrieb befindlichen Pipelines. Die Inspektion des Zustands der Schutzschicht von vergrabenen Pipelines und die Durchführung gezielter Ersatz- und Reparaturarbeiten können die Lebensdauer der Pipelines verlängern und erhebliche Mittel für Wartung und Renovierung einsparen. Sie ist weit verbreitet für die Qualitätsbewertung von externen Korrosionsschutzbeschichtungen für Korrosionsschutzpipelines von Öl, Erdgas, Stadtgas und Leitungswasser usw.

Technische Parameter3. Die importierten Daten und die Daten nach relevanten Berechnungen können bearbeitet werden.

*Pfeile links und rechts zeigen die Position der Pipeline an und ermöglichen eine schnelle Lokalisierung der Pipeline.3. Die importierten Daten und die Daten nach relevanten Berechnungen können bearbeitet werden.

*Die Datenanalysesoftware kann den Y-Wert der Stromdämpfungsrate, den P-Wert der Dichte der Korrosionsschutzbeschichtungs-Schadenspunkte und den Rg-Wert des Isolationswiderstands der Korrosionsschutzbeschichtung berechnen.

*Die Exportergebnisse der Datenanalysesoftware entsprechen dem nationalen Standard (GB/T 19285-2014).

*Die Datenanalysesoftware verfügt über ein Software-Urheberrechtszertifikat.

Arbeitsprinzip

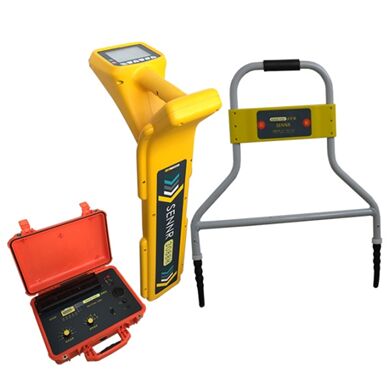

Das HD-170PCM besteht aus drei Teilen: dem Sender, dem Empfänger und dem Detektor (A-Rahmen). Der Sender ist ein unabhängiges Ausgabegerät für 0,1A-3A-Detektionssignale, und der Handempfänger wird zur Verfolgung von Pipeline-Routen, zur präzisen Lokalisierung von Schadenspunkten und zur Messung von Strömen verwendet. Die Stromstärke auf der Pipeline nimmt mit zunehmender Entfernung ab. Unter der Bedingung, dass Rohrdurchmesser, Rohrmaterial und Bodenumgebung unverändert bleiben, gilt: Je besser die Isolierung der Korrosionsschutzschicht gegenüber dem Boden, desto geringer der Stromverlust und desto geringer die Dämpfung. Umgekehrt, wenn die Korrosionsschutzbeschichtung beschädigt ist, z. B. gealtert, abgeblättert und die Isolationsleistung schlechter ist, wird der Stromverlust stärker und die Dämpfung größer.

Wenn das Ultra-Niederfrequenzsignal (CP) nahe dem Gleichstromsignal auf die Pipeline geladen wird, erzeugt der Spannungsgradient, der durch den beschädigten Punkt der Korrosionsschutzschicht der Pipeline und den Boden gebildet wird, entsprechend eine Erdungsfeldverteilung auf dem Boden über der Pipeline. Je näher am Schadenspunkt, desto größer der Spannungsgradient und desto größer die Stromdichte auf dem Boden über der Pipeline. Im Allgemeinen gilt: Je größer die freiliegende Fläche, desto größer die Stromdichte in ihrer Nähe und desto größer der Bodenspannungsgradient. Das Sondeninstrument erkennt die Position der Pipeline und hält den Detektor an der Position der Pipeline. Der Spannungsgradientendetektor misst den Potenzialgradientenwert (dB) über der Pipeline und die Stromrichtung (CP) im Boden, um den Schweregrad von Pipeline-Schäden und den genauen Ort des Korrosionsschutzschicht-Schadenspunkts zu bestimmen.

Auswertungssoftware

:

1. Software-Übersicht

Um die Nachbearbeitung und Analyse der Felddetektionsdaten der derzeitigen unterirdischen Pipeline-Korrosionsschutzschicht-Detektionsinstrumente (einschließlich geografischer Standortinformationen der Zielpipeline, Informationen zur Verlegetiefe, Strominformationen in der Pipeline, Größe des Korrosionsschutzschicht-Schadenspunkts usw.) zu unterstützen, gemäß dem nationalen Standard (GB/T 19285-2014) und relevanten Industriestandards, bieten Sie den Korrosionsschutzbeschichtungs-Bewertungsbericht des getesteten Rohrabschnitts (Diagrammbericht, Textbericht) an und bieten Sie den Benutzern die Klassifizierungsbewertungsergebnisse der aktuellen Dämpfung der externen Korrosionsschutzbeschichtung und den Dichtewert der Schadenspunkte der externen Korrosionsschutzbeschichtung, um die nachfolgenden Behandlungsmaßnahmen zu bestimmen: Überwachung der Korrosionsschutzschicht, lokale Reparatur der Korrosionsschutzschicht, Hauptüberholung der Korrosionsschutzschicht usw., und kann in Form von Berichten ausgedruckt werden, die eine zuverlässige Referenzgrundlage für Pipeline-Besitzer bieten und die Archivierung erleichtern.

2. Softwarefunktionen

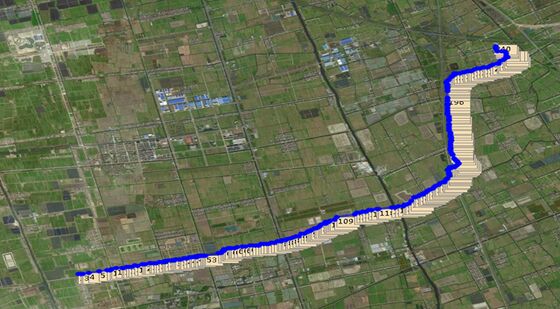

Basierend auf den Messdaten der vergrabenen Pipeline vom Empfänger (wie Strom, Verlegetiefe, Längen- und Breitengrad, Entfernung, Größe des Schadenspunkts usw.) werden relevante Kurven und Berichte generiert. Die Software verfügt über die folgenden Funktionen:

1. Sie kann mit dem Pipeline-Meter-Empfänger verbunden werden, und die Stromdaten, die Pipeline-Verlegetiefe, der Längen- und Breitengrad, die Entfernung und andere während des Messvorgangs gespeicherte Daten können in die Software importiert werden (oder die vor Ort gesammelten relevanten Daten können manuell eingegeben werden). Gleichzeitig kann im verbundenen Zustand die im Instrument gespeicherte Daten gelöscht werden.

2. Nach dem Datenimport kann die Software den Y-Wert der Stromdämpfungsrate, den P-Wert der Dichte der Korrosionsschutzschicht-Schadenspunkte und den Rg-Wert des Isolationswiderstands der Korrosionsschutzschicht basierend auf den importierten Daten berechnen.3. Die importierten Daten und die Daten nach relevanten Berechnungen können bearbeitet werden.

4. Daten können durchsucht werden, und die gespeicherten Daten können in Form von statistischen Tabellen angezeigt werden. Sie können auch im Excel- oder Word-Tabellenformat exportiert werden, um die Anzeige zu erleichtern. Der erstellte Bericht sollte im Word-Dokumentenformat oder PDF-Dokumentenformat gespeichert werden.
