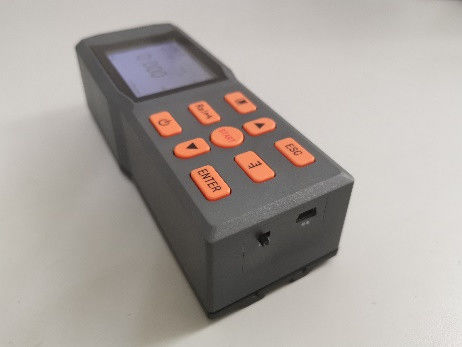

SRT-6450 Portable Surface Roughness Gauge 200μm Reichweite Farbbildschirm 100 Gruppen Datenspeicherung
1.Produktübersicht
Dieses Oberflächenrauheitsmessgerät ist ein handgeführtes Gerät, das sich für Produktionsumgebungen und mobile Messbedürfnisse eignet.,die entsprechenden Parameter anhand der ausgewählten Messbedingungen berechnen und alle Messparameter und Konturgrafiken auf dem Display anzeigen.Dieses Gerät kann die wichtigsten Parameter der neuesten internationalen Normen messen und entspricht voll und ganz den internationalen NormenDie Messparameter entsprechen der nationalen Norm GB/T3505 "Geometrische technische Spezifikationen für Produkte - Terminologie,Definitionen und Oberflächenstrukturparameter der Oberflächenstruktur-Konturmethode" und sind mit den Normen der Vereinigten Staaten kompatibelEs gilt für verschiedene bearbeitete Teile, die verarbeitende Industrie für mechanische Verarbeitung, dieWareninspektion und andere Abteilungen, besonders geeignet für die Vor-Ort-Prüfung großer Werkstücke und Produktionslinien sowie für die externe Überprüfung durch Inspektion, Metrologie, Warenkontrolle und andere Abteilungen,ohne Beschädigung der Werkstücke.
Messbare Werkstückbereiche: Ebene, äußere kreisförmige Oberfläche, kegelförmige Oberfläche, innere Öffnung, Rille, geschwungene Oberfläche usw. (Spezielle Oberflächen müssen mit geeigneten Sensoren gemessen werden).
2.Technische Parameter
| Name |
Inhalt |
| Messbereich |
Z-Achse ( vertikal) |
200 μm; |
| X-Achse (horizontal) |
17.5mm ((0.71 Zoll); |
| Entschließung |
Z-Achse ( vertikal) |
0.002μm±20μm; |
| 0.004μm±40μm; |
| 0.008μm±80μm; |
| Artikel |
Parameter |
Ra Rz Rq Rt;
Rv R3z R3y Rz(JIS);
R Rsk Rku Rsm Rmr;
|
| Standards |
ISO4287 Internationale Norm ANSI B46.1 Amerikanische Norm
DIN4768 deutscher Standard JIS B601 japanischer Standard
|
| Graphisch |
Kurve des Stützverhältnisses, Rauheit, Filterwellenform |
| Filter |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. |
| Probenahmelänge (lr) |
0.25,0.8,2.5; |
| Dauer der Bewertung (ln) |
Ln=lr×n n=1 ̇5; |
| Sensor |
Meßprinzip |
Verlagerungsdifferentialinduktor |
| Stylus |
Natürlicher Diamant, 90 Kegel Winkel, Spitze halb 5 μm; |
| Kraftmessung |
< 4 mN; |
| Führerkopf |
Hartlegierung mit einem Gleitradius von 40 mm; |
| Gleitgeschwindigkeit |
lr=0,25,Vt=0,135 mm/S; |
| lr=0,8, Vt=0,5 mm/S; |
| lr=2,5, Vt=1 mm/S; |
| Rückkehr, Vt = 1 mm/S; |
| Genauigkeit der Anzeige |
00,001 μm; |
| Anzeigfehler |
±(5nm+0.1A)A:Standardwert des Parameters Ra für die Mehrzeilenvorlage |
| Variabilität der Indikation |
nicht mehr als 3%; |
| Restkontur |
nicht größer als 0,01 μm; |
| Stromversorgung |
eingebaute Lithiumbatterie, mit DC5V, 2000mA Ladegerät geladen; |
| Außenabmessungen |
156 mm × 61 mm × 45 mm; |
| Gewicht |
Ungefähr 450 g |
| Arbeitsumfeld |
Temperatur: -20°C bis 40°C Luftfeuchtigkeit: < 90% RH |
| Lager- und Transportumgebung |
Temperatur: -40°C bis 60°C Luftfeuchtigkeit: < 90% RH |
| Zusätzliches Zubehör |
Kurvflächensensor, kleines Lochsensor, tieferer Rillensensor, Verlängerungsstange, Adapterstange, Messplattform 200 mm, Messplattform aus Marmor 300 mm |
3. Funktionale Merkmale
* Sie ist mechanisch und elektrisch integriert, kompakt, leicht und einfach zu bedienen.
* Der ARM+DSP-Chip wird für die Steuerung und Datenverarbeitung verwendet, mit hoher Geschwindigkeit und geringem Stromverbrauch.
* Mehrparameter Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Ein großer Messbereich von 200 μm.

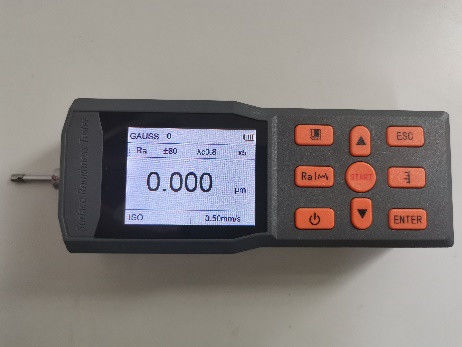

*320*240 Farbbildschirm, digitale/graphische Anzeige;
* Das Display ist reich an Informationen, intuitiv und kann alle Parameter und Grafiken anzeigen.
*kompatibel mit mehreren nationalen Normen wie GB, ISO, DIN, ANSI und JIS;
* Es ist mit einer integrierten Lithium-Ionen-Ladebatterie und einem Ladesteuerkreislauf ausgestattet, die eine hohe Kapazität und keinen Speichereffekt aufweisen.
*Es gibt ein Symbol, das die verbleibende Batterieleistung anzeigt, um die Benutzer dazu zu bewegen, rechtzeitig aufzuladen.
* Es kann die Anweisungen für den Ladevorgang anzeigen, so dass der Bediener jederzeit den Ladewert kennen kann.
*Die Dauer der ununterbrochenen Arbeit beträgt mehr als 8 Stunden;
*Datenspeicherung mit einer Superkapazität, die 100 Sätze Rohdaten speichern kann;
*Einzeichnung und Speicherung der Messdaten;
*zuverlässige Schaltkreise und Software für den Schutz gegen Motorstallung;
*Anzeige von Messinformationen, Menüempfehlungsinformationen und verschiedenen Anzeigeninformationen wie Einschalten/Ausschalten.
* Ergonomische Hülle, robust, kompakt, tragbar und sehr zuverlässig;
*Er kann mit einem Computer verbunden werden, um Daten in Echtzeit und historische Daten zu übertragen.
* Die Kalibrierprobenblöcke verwenden optische Glassubstrate, die eine hohe Präzision aufweisen, nicht leicht zerkratzt werden und eine lange Lebensdauer aufweisen.
*Optionelle Zubehörteile sind geschwungene Oberflächensensoren, kleine Lochensoren, tiefe Rillensensoren, Messplattformen, Sensorhülsen, Verlängerungsstangen usw.
