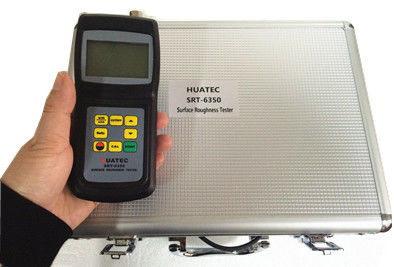

SRT-6350 Ra Rz-Messung Hochpräzisions-Flächenrauheitsmessgerät
Eigenschaften:
* Der Oberflächenrauheitsmessgerät SRT6350 ist mit vier Standards kompatibel, um die Oberflächenrauheit verschiedener maschinell verarbeiteter Teile zu messen.alle entsprechenden Messparameter berechnen und deutlich anzeigen.

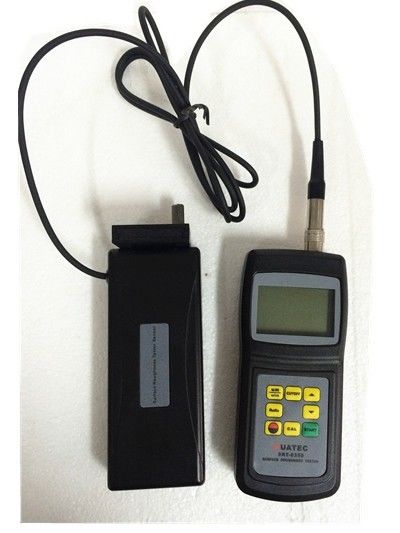

* Bei der Messung der Rauheit einer Oberfläche wird der Sensor auf die Oberfläche gelegt und dann gleichmäßig entlang der Oberfläche gleitet, indem der Mechanismus durch die separate Sonde angetrieben wird.
* Diese Rauheit verursacht eine Verschiebung der Sonde, was zu einer Änderung der Induktionsmenge der Induktionsspule führt, um ein analogues Signal zu erzeugen,der im Verhältnis zur Oberflächenrauheit am Ausgangsende des phaseempfindlichen Geräts steht.
* Der exklusive DSP verarbeitet und berechnet die Messergebnisse und liefert sie anschließend auf LCD aus.
* Mehrfache Parametermessung: Ra, Rz
* Sehr ausgeklügelter Induktionssensor
* Vier Wellenfiltermethoden: RC, PC-RC, GAUSS und D-P
* eingebaute Lithium-Ionen-Wiederaufladbare Batterie und Steuerkreis mit hoher Kapazität
* Klein, leicht und einfach zu bedienen
* Kann mit dem PC-Computer für Statistiken, Druck und Analyse über das optionale Kabel und die Software für RS232C oder USB-Schnittstelle kommunizieren.
*Hand- oder automatisches Herunterfahren. Der Tester kann jederzeit durch Drücken der Power-Taste ausgeschaltet werden. Auf der anderen Seite schaltet sich der Tester etwa 5 Minuten nach der letzten Tastenoperation selbst aus.
* Der Tester kann 7 Gruppen von Messresultaten und Messbedingungen für spätere Verwendung oder zum Download auf den PC speichern.
*Metrische/imperielle Umrechnung
Spezifikationen:
| Anzeige |
4 Ziffern, 10 mm LCD, mit blauer Hintergrundbeleuchtung
|
| Parameter |
Ra, Rz |
| Messbereich |
- Ich weiß nicht. 0.050-10.00um/1.000-400.0uin
Rz: 0.020-100.0um/0.780-4000inches
|
| Genauigkeit |
≤ ± 10% |
| Schwankungen des Anzeigwerts |
Nicht mehr als 6% |
| Sensor |
Prüfprinzip: Induktivitätstyp
Radius der Sonde-Spitze: 5 μm
Material der Sonde-Spitze: Diamant
Dynamo-Messung der Sonde: 4mN ((0,4gf)
Sondenwinkel: 90o
Vertikaler Radius des Leitkopfes: 48 mm
|
| Maximaler Antriebslauf |
17.5 mm- Ich weiß. |
| Grenzlänge (l) |
0.25mm/ 0,8 mm / 2,5 mm optional |
| Dauer der Bewertung |
1 bis 5 L |
| Fahrgeschwindigkeit |
Probenahmelänge = 0,25 mm Vt = 0,135 mm/s
Probenahmelänge = 0,8 mm Vt=0,5 mm/s
Probenahmelänge = 2,5 mm Vt=1 mm/s
Rückgabe Vt=1 mm/s
|
|
Profil-Digitalfilter
|
Gefiltertes Profil: RC
Gefiltertes Profil: PC-RC
Gefiltertes Profil:
Nicht gefiltertes Profil: D-P |
| Entschließung |
0.001u m bei Ablesen<10 um
0.01 um, wenn 10 um ≤lesen<100 um
0.1 um, wenn der Messwert ≥ 100 um beträgt |
| Dauer der Bewertung |
(~5) Grenzwerte freiwillig |
| Leistung Li-Ionen-Batterie |
aufladbar |
| Betriebsbedingungen |
Temperaturen zwischen 0 und 40°C,Luftfeuchtigkeit < 80%
|
| Größe und Gewicht |
140x57x48 mm (5,5x2,2x1,9 Zoll), etwa 420 g
|
Standardlieferung:
Trägerkoffer
Haupteinheit 1 Stück
Standard-Sensor 1 Stück
Standard-Probenplatte... 1 Stück
Antriebsadapter
Betriebshandbuch
Schraubenzieher 1 Stück
Verstellbares Bein 1 Stück
Sensorschutz 1 Stück
Zusätzliches Zubehör:
1. Kabel und Software für RS-232/USB
2. Verlängerungstäbe
3- Groove-Stift
4Krümmungssonde
5. Messstand
6. Bluetooth-Schnittstelle
