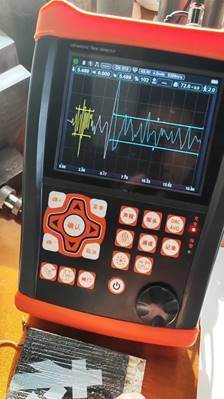

HFD-810 Ultraschall-Schichtdickenmessgerät Wasserdichte Schicht Haftung Tester
Merkmale:
Koppelmittel Schlüsselparameter für die wasserdichte Schicht: Dicke und Haftung.
Koppelmittel Unterstützt vollständige Testverfahren; einfach zu bedienen, ermöglicht die Inspektion der wasserdichten Schicht direkt nach dem Start.
Koppelmittel Unterstützte Inspektion mit B-Scan-Bildgebung.
Koppelmittel Wiederholrate: 16–15000 Hz einstellbar mit hoher Präzision; Hochgeschwindigkeitsscanning stellt sicher, dass keine Defekte übersehen werden.
Koppelmittel Hohes Signal-Rausch-Verhältnis, extrem stabile Wellenform und spezielles Anti-Interferenz-Design für zuverlässigen Betrieb unter rauen Bedingungen.
Koppelmittel 12-Bit-AD-Wandler, kompatibel mit 25-MHz-Prüfköpfen, liefert klare Details mit hoher Empfindlichkeit und Auflösung für winzige Defekte.
Koppelmittel Analysiert und bewertet automatisch die Leistung des Prüfkopfes und erstellt einen Prüfkopf-Bewertungsbericht.
Koppelmittel Hochpräzise Dickenmessfunktion.
Koppelmittel Bluetooth-Funkübertragung; Erstellung und Druck von Fehlererkennungsberichten vor Ort über mobile APP.
Koppelmittel Fehlererkennungsberichte können direkt als bearbeitbare PDF-Dateien ohne spezielle Software exportiert werden.
Koppelmittel Das Gerät unterstützt automatische Updates über USB-Flash-Laufwerk, bequem und effizient.
Koppelmittel IP65-Schutzart, robust, wasser- und staubdicht; Dämpfungsbügel ermöglicht Einstellung in jedem Winkel.
Einzelne Batterie bietet 15 Stunden Dauerbetrieb, 3 Stunden Schnellladung und unterstützt unabhängiges Laden; zwei Batterien ermöglichen nonstop-Arbeit.
|
Tastenverstellbar / Dialogfeld
|
Artikel
|
|
Spezifikation
|
Erfassungsbereich
|
|
0–1000mm (für allgemeine wasserdichte Schichtmaterialien)
|
Schallgeschwindigkeitsbereich
|
|
(100~20000) m/s
|
Wiederholfrequenz
|
|
16–15000
|
Dynamikbereich
|
|
≥38dB
|
Vertikale Linearität (V)V
|
|
< 1,5%
|
Horizontale Linearität (H)H
|
|
< 0,2%
|
Prüfkopf-Frequenz (MHz)
|
|
0,2–25
|
Auflösung
|
|
>40dB (5P14)
|
Empfindlichkeitsreserve
|
|
>65dB (für 200mm tiefe Φ2 Flachbodenloch)
|
Abtastfrequenz
|
|
400M
|
Prüfkopf-Testbericht
|
|
✓
|
Prüfkopf-Testbericht
|
|
✓
|
Farbpalette
|
|
Fünf Typen
|
Prüfkopf-Testbericht
|
|
✓
|
Berichtsexportmethode
|
|
Direkter PDF-Export über USB-Flash-Laufwerk
|
Import des gesamten Erfassungsprozesses
|
|
500 Prozesse zum Import/Export verfügbar
|
Prüfkopf-Testbericht
|
|
✓
|
Digitale Unterdrückung
|
|
(0~80)%, keine Auswirkung auf Linearität und Verstärkung
|
Prüfkopf-Typ
|
|
Einkristall-Geradstrahlprüfkopf, Zweikristall-Prüfkopf, Durchschallungsprüfkopf
|
Tor
|
|
Anfangswellen-Tor, verlorenes Wellen-Tor; Einzel-Tor, Doppel-Tor
|
Alarm
|
|
Summer-Alarm, LED-Licht-Alarm
|
Stromversorgung
|
|
DC 9V
|
Batterie-Betriebszeit
|
|
15 Stunden
|
Gesamtmaße
|
|
260×175×60 (mm)
|
Gewicht
|
|
1,3kg
|
Umgebungstemperatur
|
|
(-10~50)°C
|
Relative Luftfeuchtigkeit
|
|
(20~95)%RH
|
Sendeintensität
|
|
50V, 100V, 200V, 300V, 400V, 500V abgestufte Auswahl, breiter anwendbarer Prüfkopfbereich
|
Pulsbreite
|
|
Kontinuierlich einstellbar innerhalb von 30–510 zur Anpassung an Prüfköpfe unterschiedlicher Frequenzen
|
Prüfkopf-Dämpfung
|
|
50Ω, 100Ω, 150Ω, 400Ω optional, um unterschiedliche Arbeitsanforderungen an Empfindlichkeit und Auflösung zu erfüllen
|
Hardware-Echtzeit-Abtastung
|
|
Hochauflösender 12-Bit-AD-Wandler, Abtastrate 400MHz, High-Fidelity-Wellenform
|
Erfassungsmodus
|
|
Positive Halbwelle, negative Halbwelle, Vollwelle, HF-Erfassung
|
Tor-Messung
|
|
Einzel-Tor- und Doppel-Tor-Messmodi verfügbar; Spitzenwertmessung innerhalb des Tores
|
Parameter-Einstellmodus
|
|
Tastenverstellbar / Dialogfeld
|
Artikel
|
|
Spezifikation
|
Halterung
|
|
Freie Winkelverstellung
|
Gesamtverstärkung
|
|
120 dB (mit Schrittweiten von 0,1 dB, 1 dB, 2 dB und 6 dB)
|
Anschluss
|
BNC optional
Hinweis: Alle oben genannten Indikatoren werden mit einer Prüfkopf-Frequenz von 2,5 MHz und im Vollwellen-Erfassungsmodus gemessen.
