Hochpräziser Oberflächenrauheitsprofiltester 22 ParameterIntegrierter Drucker
Produktbeschreibung

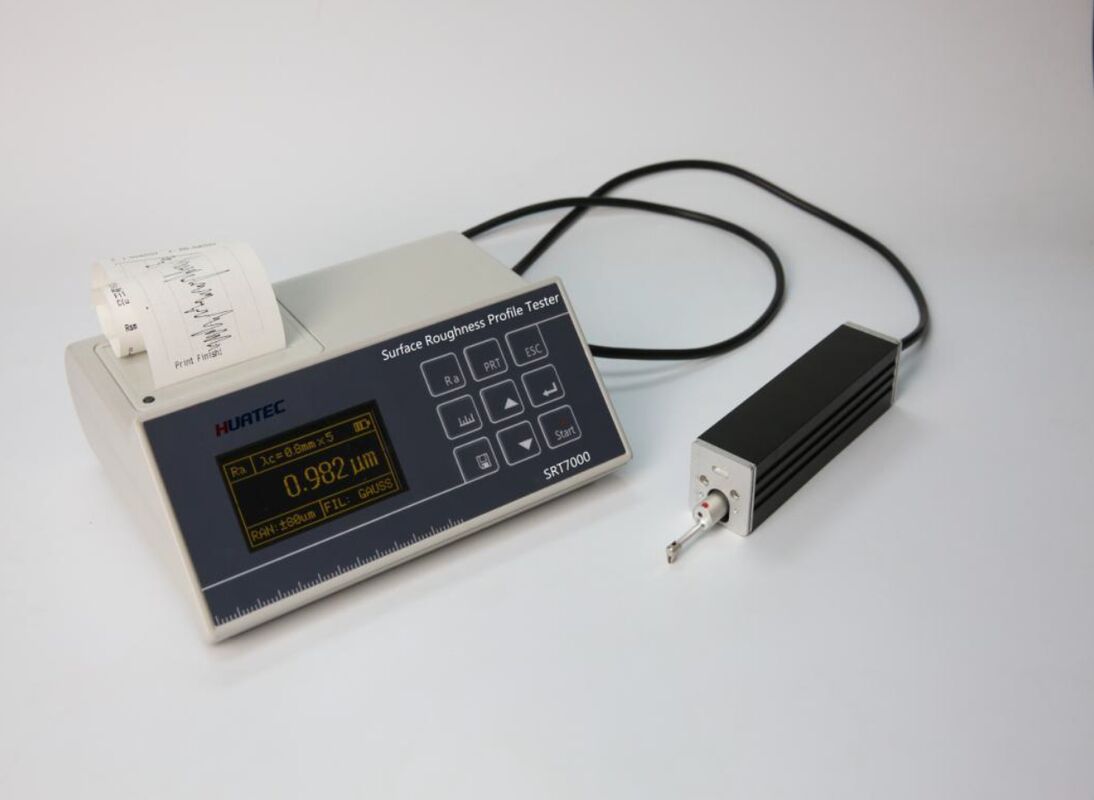

Der Präzisionsrauheitsprüfer SRT7000 ist ein hochpräzises Instrument zur Prüfung des Oberflächenfinishs. Er kann die Oberflächenrauheit von bearbeiteten Teilen messen, einschließlich Ebenen, Fasen, äußeren Zylindern, Oberflächen, Löchern, Gräben und Achsen usw.
Merkmale
Sensor und Haupteinheit sind getrennt, um unterschiedlichen Testanforderungen gerecht zu werden
Verwendet DSP-Chip zur Steuerung und Datenverarbeitung, mit hoher Geschwindigkeit und geringem Stromverbrauch
Kompatibel mit mehreren nationalen Standards: ISO, DIN, ANSI, JIS
Kontinuierliche Arbeitszeit mehr als 20 Stunden
Großkapazitäts-Datenspeicher, kann 100 Gruppen von Rohdaten und Wellenformen speichern.
Thermodrucker und Instrument sind als Ganzes integriert, leiser Betrieb, schneller Druck, Sie können die Konturkurve und die Verhältniskurve des Materials drucken.
Echtzeit-Uhr-Einstellung und -Anzeige für einfache Datenaufzeichnung und -speicherung.
Mit automatischer Sleep-, automatischer Abschalt- und anderen Energiesparfunktionen
Zuverlässiges Schaltungs- und Softwaredesign zur Verhinderung von Motorblockaden.
Das Instrument kann eine Vielzahl von Informationshinweisen und Anweisungen anzeigen. Zum Beispiel Anzeige der Messergebnisse, Menüaufforderungen, Fehlermeldungen und Schalter.
Auswahl der englischen Sprache.
Kann mit Computern verbunden werden
Druckt alle Parameter oder vom Benutzer festgelegte Parameter.
Optionaler Sensor für gekrümmte Oberflächen, Lochsensoren, Messplattform, Sensorhülle, Verlängerungsstange und anderes Zubehör.
Messbereich
| Parameter |
Anzeigebereich |
| Ra, Rq |
0,005 µm~16 µm |
| Rz, R3z, Ry, Rt, Rp, Rm |
0,02 µm~160 µm |
| Sk |
0~100% |
| S, Sm |
1 mm |
| tp |
0~100% |
Technische Parameter
| Name |
Inhalt |
| Messbereich |
Z-Achse (vertikal) |
160 µm |
| X-Achse (horizontal) |
17,5 mm |
| Auflösung |
Z-Achse (vertikal) |
0,01 µm/±20 µm
0,02 µm/±40 µm
0,04 µm/±80 µm
|
| Messgegenstände |
Parameter |
Ra Rz==Ry(JIS)
Rq Rt==Rmax
Rp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2
|
| |
Standard |
ISO, ANSI, DIN, JIS |
| |
Grafik |
Unterstützende Kurve, Rauheitsprofil, direkte Kontur |
| Filter |
RC, PC-RC, Gauss, D-P |
| Abtastlänge (lr) |
0,25, 0,8, 2,5 mm |
| Auswertungslänge (ln) |
Ln=lr×n
n=1~5
|
| Sensor |
Messprinzip |
Differenzialinduktor für Verschiebung |
| Tastspitze |
Natürlicher Diamant, 90° Kegelwinkel, 5 µm Spitzenradius |
| Kraftaufnehmer |
<4 mN |
| Führungskopf |
Hartmetall, Gleitrichtungsradius 40 mm |
| Gleitgeschwindigkeit |
lr=0,25,
Vt=0,135 mm/s
|
| |
|
lr=0,8, Vt=0,5 mm/s |
| lr=2,5, Vt=1 mm/s |
| Rücklauf, Vt=1 mm/s |
| Anzeigefehler |
nicht mehr als ±10% |
| Anzeigeschwankung |
nicht mehr als 6% |
| Stromversorgung |
Eingebaute Lithium-Ionen-Akku, geladen über DC5V, 800mA Ladegerät |
| Abmessungen |
158×63,5×46 mm |
| Gewicht |
Ca. 300 g |
| Betriebsumgebung |
Temperatur: -20℃~40℃
Luftfeuchtigkeit:<90% RH
|
| Lager- und Transportumgebung |
Temperatur: -40℃~60℃
Luftfeuchtigkeit:<90% RH
|
Standardkonfiguration
Rauheitsprüfer SRT7000
Standard-Sensor
Standard-Prüfkörper mit mehreren Nuten
Verstellbarer Halter
Netzadapter
Bedienungsanleitung
Zertifikat
Garantiekarte
PC-Software
Optionales Zubehör:
Sensor für gekrümmte/konkave/genutete Oberflächen, Lochsensor, Messplattform, Verlängerungsstange, Kalibrierplatte.
