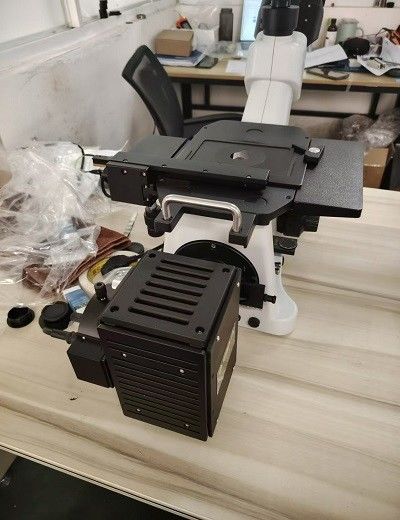

HM-41X Umgekehrtes metallografisches Mikroskop mit halbachromatischem Objektiv für die Materialanalyse
1.Produkteinführung
Das Mikroskop verwendet eine halbachromatische Objektivlinse und ein unbegrenztes optisches System zur Korrektur von chromatischer Aberration.Es ist eines der besten Mikroskope im heimischen metallographischen Mikroskop..
1. Gesamtvergrößerung: 50-500 mal
2. optisches System: Optisches System mit unendlicher Farbkorrektur (CSIS), bessere Bildqualität, höhere Auflösung, komfortablere Beobachtung;
3. Objektivobjektiv: unbegrenztes und ultrafernes professionelles metallografisches Objektiv
50 mal und 100 mal das Objektivobjektiv ist ein halb zusammengesetztes achromatisches Objektiv, und die Bildschärfe wird stark verbessert
4. okular: hoher Fokus, ultraweites Sichtfeld, flacher okular, PL10x/22mm, um einen geräumigeren und flacheren Beobachtungsraum zu schaffen und kann zum Messen der verschiedenen Mikrometerzeiger hinzugefügt werden;
5. Beobachtungszylinder: Scharniertyp drei Augen, einstellbare Sicht, 45 Grad Neigung, Sie können Fotos machen, um die Bildgewinnung und -speicherung zu beobachten,Konfiguration von Computern und professioneller Software zur Bildanalyse;
6: ein feiner und großer Fokussierungsmechanismus, koaxialer Fokussierungsmechanismus, mit einer groben Einstellvorrichtung, grobe pro Zug 38 mm, 0,002 mm Präzisionstrimmer;
7. Beleuchtungssystem: Reflektorleuchter mit variabler Blende und mitten einstellbarem Sichtfeld, adaptive Breitspannung 90V-240V, 12V50W importierte Halogenlampe,Wirksam schützen und die Lebensdauer von Halogenlampen verlängern;
8. Die Bühne: die Installation von koaxialen unterhanden beweglichen Lineal und Einstellung Bühne Erweiterungsplatte, den Anwendungsbereich zu erweitern, um die unterschiedlichen Bedürfnisse der Kunden zu erfüllen.
2.Technische Spezifikationen
| Produktbezeichnung und Modell |
Metallographisches Mikroskop HM-41X |
|
Komponentenkonfiguration und Spezifikationen
|
Beschreibung der Spezifikation |
Anzahl |
| Hochpunktgroße Flachfeldkugel PL10X/22mm |
Paar 1 |
|
Der drei Augen-Körper, drei Augen-Beobachtungsrohr, Beobachtungs- und Fotografielicht:2,45 DEG Neigung, Interpupillarentfernungsbereich: 54-75 mm;
Unter einem koaxialen Fokussierungsmechanismus. 38 mm Schlag, Feinabstimmungsgenauigkeit 0,002 mm. Elastizierungsvorrichtung zum Verhindern von Rutschen.
Fünf-Loch-Wandler mit Reflex-Iris und zentral einstellbarer Feldblende-Reflector-Lumierung 12V50W Halogenlampe mit zentral einstellbarer, breitspannung 100V-240V adaptiv,Helligkeit kontinuierlich einstellbar- Festplatformgröße: 160mmX250mm.
|
1 Satz |
| Unendlich lange Arbeitsdistanz Flachfeld achromatische Objektivlinse 5XLMPL5X/0.15WD10.8mm |
1 |
| Unendlich lange Arbeitsdistanz, flaches Feld, achromatisches optisches Objektiv, 10XLMPL10X/0.3, WD10mm |
1 |
| Unendlich lange Arbeitsdistanz, flaches Feld, achromatisches optisches Objektiv, 20XLMPL20X/0.45, WD4mm |
1 |
| Unendlich lange Arbeitsdistanz, flaches Feld, Halbrekombination, metallurgisches Ziel, 50XLMPL50X/0.55WD7.8mm |
1 |
| Unendlich lange Arbeitsdistanz, flaches Feld, halbe Rekombination, metallurgisches Ziel, 100XLMPL100X/0.80, WD2.1mm (kann angepasst werden) |
Ohne |
| 12V50W Halogenlampenraum, das Zentrum des Glühkörpers ist einstellbar, die Brennweite ist einstellbar. |
1 Satz |
| Metallpaletten mit einem Durchmesser von 12 mm |
1 Block |
| Mechanische bewegliche Linie, Schlag 120 (X) *78 (Y) mm |
1 Satz |
| Rechteckige Plattform |
1 Block |
| Erweiterung der Plattform |
1 Block |
| Polarisator |
1 Block |
| Der Polarisator kann um 360 Grad gedreht werden |
1 Block |
| Farbfilter (blau, grün) |
1 Block |
| 1/2CTV (0,5X), C-Schnittstelle, einstellbarer Fokus |
1 |
| Zinssatz |
50X, 100X, 200X, 500X verstellbar (Standardkonfiguration 10X-Ophel) |
| Lichtquelle |
Reflektiertes Cora-Beleuchtungssystem (12V50W Halogenlampe) mit einstellbarer Helligkeit |
3.Zubehör
| A. Okular und Objektiv: verschiedene Vergrößerung |
B. Metallographische Bildanalyse- und Messsoftware (Image-3000) |
| C. metallographische automatische Bewertungssoftware (MIAS3000) |
D. Computer und Drucker |
