HEF-17B Puls-Wirbelstromprüfgerät

HEF-17B Impuls-Wirbelstrom-Prüfgerät

1. Modell und Konfiguration

2. Kurze Einführung

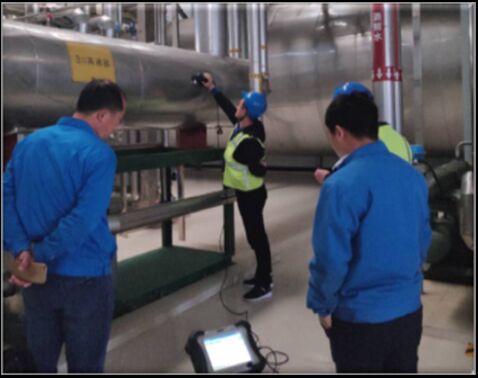

Das Gerät kann zur Inspektion von Metallrohrwanddicken außerhalb der Auskleidungsschicht im laufenden Betrieb eingesetzt werden. Anstelle herkömmlicher sinusförmiger Stromanregung wird ein Pulsstrom verwendet, der ein pulsierendes Magnetfeld außerhalb des Leiters erzeugt. Im pulsierenden Wirbelstromsensor wird durch Messung des Abschwächungsprozesses des pulsierenden Wirbelstrom-Elektromagnetfeldes der Korrosionsgrad der Rohrwanddicke beurteilt. Im Vergleich zu herkömmlichen Wanddickenmessverfahren:kein Schleifen, keine Kopplung, kontinuierliches Scannen des Geräts im laufenden Betrieb, kann die Prüfeffizienz erheblich verbessern.

Im Vergleich zur herkömmlichen pulsierenden Wirbelstromprüftechnologie:Präzisions-Scanfunktionen:geringere Störungen durch Umweltfaktoren, hohe Prüfeffizienz, höhere Auflösung (kann kleine Korrosionen finden, die Fehlentdeckungsrate ist extrem niedrig), geeignet für die Korrosionsprüfung von Hochrisikoteilen ohne Beschichtung (ohne oder nach Entfernung) oder dünne Beschichtung (weniger als 300 mm Korrosionsschutzbeschichtung usw.), zum Beispiel: Prozessleitungen in Produktionsanlagen, Wasserwände, Ofenrohre, kleine Verbindungsrohre, Bögen, T-Stücke usw.

3. Funktionale Merkmale

• ★Es gibt Kurztasten und einen LCD-Bildschirm am Prüfkopf, die den Arbeitsstatus und die Prüfdaten in Echtzeit anzeigen können. Die Arbeitseffizienz wird erheblich verbessert, ohne dass während des Prüfvorgangs häufig die Haupteinheit bedient werden muss.
• ★Der Prüfkopf verwendet eine elektronische Fokussierungstechnologie, die eine höhere räumliche Auflösung, eine bessere Erkennung und eine stärkere Entstörungsfähigkeit für lokale Korrosionsdefekte aufweist.
• Nicht empfindlich gegenüber der Form von Defekten, kann die Wanddickenkorrosion oder andere Dickenreduktionsdefekte von Metallteilen "mit Abdeckung (Isolierschicht, Kühlschicht, Schutzschicht usw.)" erkennen.
• Inspektionen können durchgeführt werden, während das Gerät in Betrieb ist (hohe Temperatur, niedrige Temperatur, Materialien im Gerät usw.).
• Erfasste Materialien: Messung der verbleibenden Wanddicken von ferromagnetischen Metallmaterialien wie Kohlenstoffstahl, niedriglegiertem Stahl.
• ★Es kann auch die verbleibenden Wanddicken von Edelstahl, Aluminiumlegierungen und anderen nicht-ferromagnetischen Metallmaterialien messen.
• Rohrplattentypen: Platte, gerades Rohr, Bogen, Tank.
• Auskleidungsmaterialien: nicht-leitende, nicht-magnetische Materialien (Asbest, Schaumstoff usw.), Metallgitter, Eisenblech, Aluminiumblech und andere metallische Schutzschichten.
• AC/DC-Hybrid-Netzteil, eingebaute wiederaufladbare Lithiumbatterie, kontinuierliche Arbeitszeit über 4 Stunden.
• Vollständig versiegeltes IP64 staub- und spritzwassergeschütztes Design, Silikonhülle stoßfest und vibrationsfest, besser geeignet für raue Arbeitsbedingungen.

4. Technische Parameter

• Maximale Hubhöhe: 300 mm
• Maximale Prüfwanddicke: 2~45 mm
• Rohrdurchmesser: ≥20 mm
• Dicke der metallischen Schutzschicht: ≤1 mm
• ★Wiederholgenauigkeit der Messung: 2 %
• ★Empfindlichkeit der Korrosionsdefekterkennung: 5 % (Volumenanteil)
• Messgeschwindigkeit: 15~0,5 Mal/s (reduziert sich mit zunehmender gemessener Wanddicke)
• Länge des Prüfkabels: 3 m, 10 m (optional)
• ★Eingebaute wiederaufladbare Lithiumbatterie, kontinuierliche Arbeitszeit ≥4 Stunden.
• ★Größe und Gewicht: Haupteinheit: L290×B220×H95mm ≤3,8 kg, Typ P1/kleiner Prüfkopf: L106×B61×H52mm 0,5 kg, Typ P2/mittlerer Prüfkopf: L148×B73×H192mm 1 kg, Typ P3/großer Prüfkopf: L196×B100×H62,5mm 1,5 kg
• Temperatur des geprüften Mediums: -200~800 °C
• Prüfkopf-Kontakttemperatur: -50~+200 °C
• Betriebstemperatur der Haupteinheit: -10 °C~+50 °C
• Luftfeuchtigkeit: ≤85 % R.H.
• Adapter-Netzteil: Einphasig AC100~240V/1,7A, 50/60Hz, Ausgang DC20V/5A
• Leistungsaufnahme: ≤38 VA

5. Packliste

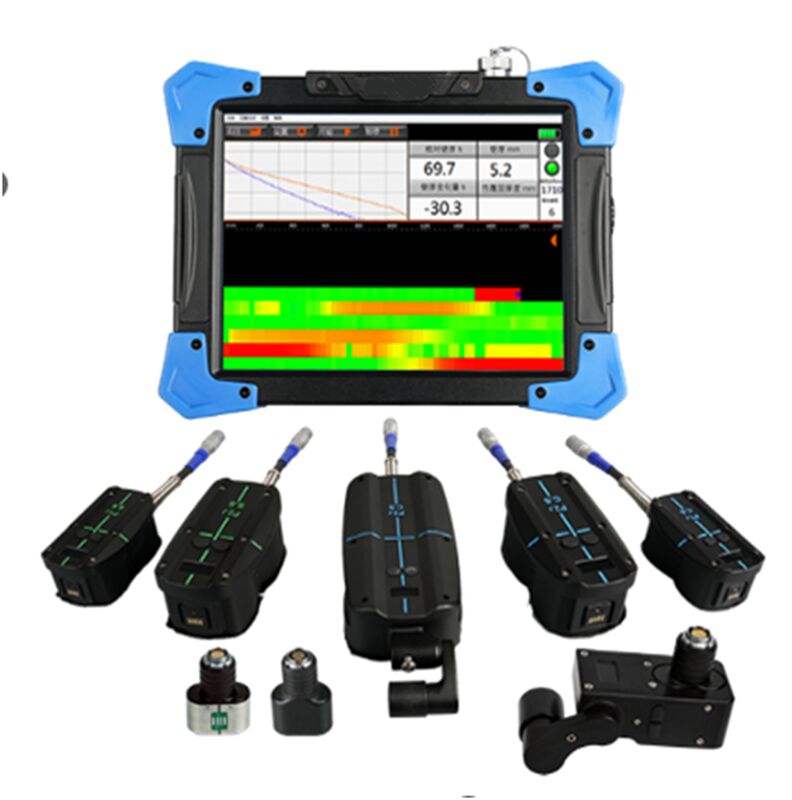

• Haupteinheit (inkl. Datenkabel, Ladegerät, Prüfkabel 3m) 1 Satz
• Kohlenstoffstahl-Blankrohr-Hochauflösungsprüfkopf (C.S inkl. Griff) 1 Stück
• Kohlenstoffstahl-Prüfkopf (C.S: klein, mittel, groß) 1 Gruppe
• Bedienungsanleitung 1 Buch
• HUATEC Kalibrierzertifikat 1 Kopie
• Gerätekoffer/Tasche 1 Stück
