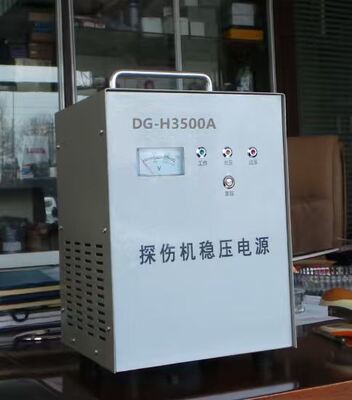

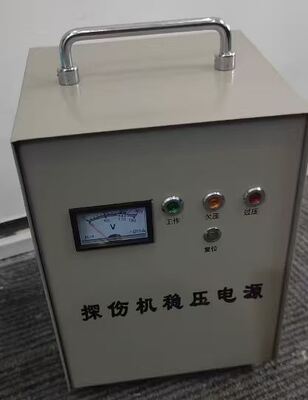

Spannungsstabilisator für Fehlerdetektor DG-H3500A

Spannungsstabilisator für Fehlerdetektor DG-H3500A

I. Hauptfunktionsmerkmale:

Dieses spannungsstabilisierende Netzteil verfügt über ein Ultra-Niederspannungs-Design und kann die Ausgangsspannung innerhalb eines extrem weiten Eingangsspannungsbereichs automatisch und schnell auf den Normalwert anpassen.

Der Ringkerntransformator zeichnet sich durch hohe Effizienz und geringe Verluste aus.

Es ist mit Überspannungsschutz, Unterspannungsschutz, Verzögerungsschutz und Überstromschutz ausgestattet und gewährleistet so zuverlässig den sicheren Einsatz des Fehlersuchgeräts.

II. Wichtigste technische Indikatoren

1. Netzteiltyp: 220VAC 50HZ

2. Nennausgangsleistung: 3500 VA

3. Eingangsspannungsbereich: 130V-270V

4. Ausgangsspannungsgenauigkeit: 220 V ± 8 %

5. Verzögerungsschutz: 5 ± 2 Minuten

6. Elektrische Isolationsstärke: 1500 V AC für 1 Minute

7. Umgebungstemperatur: 0-40℃

8. Umgebungsfeuchtigkeit: 20–90 % relative Luftfeuchtigkeit

9. Ausführungsstandard: SB/T10266-1996

III. Installation und Nutzung

Die Rückseite des spannungsstabilisierenden Netzteils ist mit Klemmenblöcken ausgestattet und mit den Worten „Input“ und „Output“ gekennzeichnet. Die Verkabelung sollte von Personal mit gewissen elektrischen Kenntnissen nach Abschalten der Stromversorgung durchgeführt werden. Der „Eingang“ sollte an die 220-VAC-Stromversorgung angeschlossen werden und die Querschnittsfläche des Kabels sollte nicht weniger als 2,5 mm² betragen. Das Ausgangsende sollte an die Bestrahlungsmaschine angeschlossen werden. Mit „L“ ist das stromführende Kabel, mit „N“ das Neutralkabel und mit „ “ das Sicherheitserdungskabel gekennzeichnet. Es muss während des Gebrauchs sicher geerdet sein, um die Gefahr eines Stromschlags zu vermeiden. Über die seitliche Steckdosenleiste kann auch direkt an das Fehlersuchgerät und andere Elektrogeräte angeschlossen werden. Wenn die Leitung plötzlich Strom verliert oder den Grenzschutz überschreitet, drücken Sie die Taste „Reset“, um in den Betriebszustand zu gelangen.

IV. Notizen

1. Dieses spannungsstabilisierende Netzteil ist mit einem Spannungsstabilisierungsschalter und einem Durchgangsschalter ausgestattet. Wenn der Spannungsstabilisierungsschalter angeschlossen ist, wechselt das Netzteil in den Spannungsstabilisierungszustand. Wenn der Straight-Through-Schalter angeschlossen ist, wechselt das Netzteil in den Straight-Through-Zustand (ohne Spannungsregelung).
2. Die auf dem Bedienfeld angezeigten Instrumenten- und Anzeigeleuchten zeigen den aktuellen Arbeitsstatus an.

3. In der Maschine herrscht Hochspannung. Laien dürfen das Gehäuse nicht öffnen, um die Gefahr eines Stromschlags zu vermeiden.
