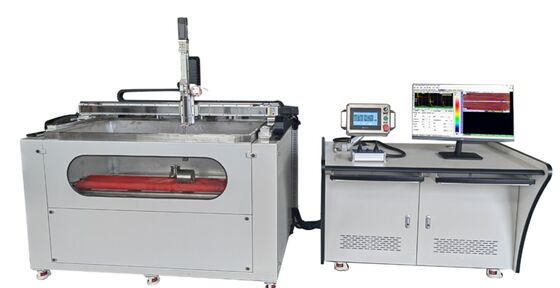

HUT-8 Ultraschallfehlerdetektor für den Luft- und Raumfahrtschiffbau
Produktanwendungen
Der Wasser-Eintauchen-Ultraschallfehlerdetektor eignet sich für C-Scan-Inspektionssysteme von Materialien wie Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, Kupferlegierung,und VerbundwerkstoffeEs handelt sich um eine Ultraschallprüfungsanlage, die in Industriezweigen wie Luft- und Raumfahrt, Schiffbau und Nichteisenmetallen verwendet wird, um innere Defekte wie Risse, Delamination, Klebstoffschichten, Einschlüsse zu erkennen.,und Poren.
Haupttechnische Parameter
| Dickenbereich |
0.8~9999mm (A-Scan)0.8 ~ 500 mm (C-Scan)
|
| Anzahl der einzelnen Kanäle |
1-8 Kanäle, Sende-/Empfangssplit/Kombination wählbar |
| C-Scan |
Tomografische Abschnittsanalyse, minimale Abschnittsgröße 0,1 mm |
| Frequenz der Sonde |
0.2~25MHz |
| Einzelne Sondenstufe Größe |
0.1 ~ 3 mm |
| Große Stufengröße |
80, 200, 400 und 800 mm (vier Spezifikationen) |
| Mindestfehler, der festgestellt werden muss |
eine Tiefe von 5 mm,φ0.2 mm |
| Übertragungsspannung |
-350V auf Wunsch
|
| Übertragungsimpedanz |
400Ω, 80Ω |
| Pulsausfallrand |
< 15 ns (10% bis 90%)
|
| Breite des Pulsens |
30 ‰ 1000 ns, in 5-ns-Schritten
|
| Betriebsfrequenz |
100 MHz
|
| Probenahmekanäle |
1 / 2 / 4Wegwahlbar, Parallelbetrieb
|
| Probenahmefrequenz |
100 MHz (8 Bit)
|
| Gewinnbereich |
0dB~110dB, in Schritten von 1dB und 6dB
|
| Niedrigpassfilter |
3.5 / 5 / 7.5/ 10 MHz wählbar
|
| Bandbreite empfangen |
0.5 MHz ~ 22 MHz
|
| Nachweismethode |
Funkfrequenz/vollständige Erkennung, positive oder negative Hälfte wählbar
|
| Horizontale Linearität |
< 0,5%
|
| Vertikale Linearität |
< 3%
|
| Entschließung |
> 28 dB
|
| Empfindlichkeitsmarge |
> 55 dB
|
| Wiederholungsfrequenz |
2.5 kHz bis 5 kHz (pro Kanal)
|
| Verschlüsselung und Zählung |
2-Achse, AB-Phase oder Puls + Richtung
|
| Optische Isolierungseingang/Ausgang |
8/8 Kanäle
|
| Signaloberfläche |
SMA/BNC nicht erlaubt
|
| Netzwerkoberfläche |
100 Mbps
|
| UmgebungTemperatur |
-30 °C ~ 70 °C
|
| Umgebungsfeuchtigkeit |
< 90%
|
Eigenschaften

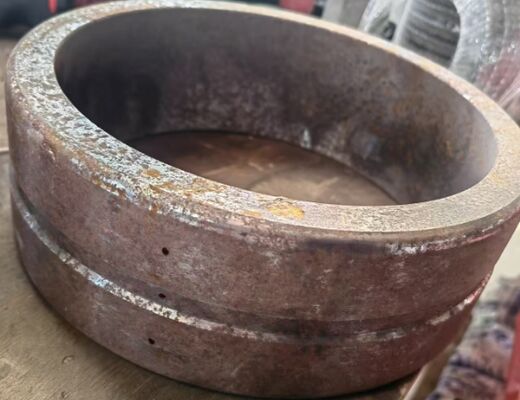

Ø zu prüfende Gegenstände: flache Platten, Zylinder, Zapfen, kugelförmige Kappen und Umdrehkörper;
Ø Die Software zeigt Scanning-Modi wie A-Scan, B-Scan, C-Scan, D-Scan und Dicke Messung an.
Ø C-Scan-Tomographie-Software kann Teile mit einer Mindestgröße von 0,1 mm analysieren;
Ø Sondenarten: Punktfokussierung, Linienfokussierung
Ø Es unterstützt quantitative Analysefunktionen, die die Lage, Form und Größe der inneren Defekte im getesteten Teil in Form von Bildern anzeigen und Statistiken über Defektgröße und -fläche erstellen können.und berechnen automatisch Defektfläche und Defektrate.
Ø Es unterstützt die automatische Fehlerortung und eignet sich für das gleichzeitige Scannen und Analysieren einzelner oder mehrerer Werkstücke.und intuitive C-Scan-Bildgebung.
Ø Die neue Ultraschallplatte verwendet eine breite Bandbreite, eine hohe Probenahme und eine hohe Wiederholfrequenz des Ultraschallsystems.
C-Scanning-Software kann direkt den Defektbereich, den Abstand zwischen Defekten messen, Defekte bewerten und abnormale Bereiche markieren, was die experimentelle Forschung und Aufzeichnung erleichtert.
Ø Das System hat eine unbeaufsichtigte Betriebsfunktion. Nachdem der Benutzer die Parameter eingestellt hat, kann das System automatisch scannen, Daten speichern und andere Aufgaben ausführen.Es kehrt automatisch zum Ursprung zurück und wartet auf den nächsten Scan..
Ø Die Software zur Datenerfassung und -analyse verfügt über eine chinesische Benutzeroberfläche (auch eine englische Benutzeroberfläche ist verfügbar).,Verringerung der technischen Kompetenzanforderungen an die Bediener. Funktionalität kann kontinuierlich entsprechend den Kundenanforderungen verbessert werden.
