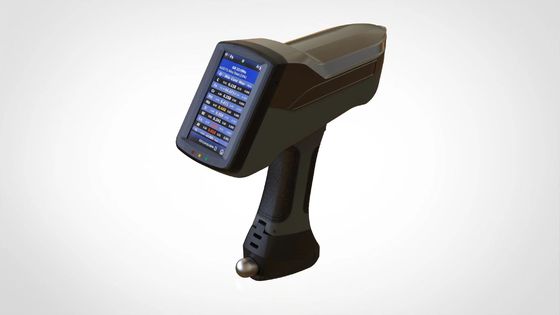

HXRF-1XLIBS Handheld LIBS Laser-PMI-Analysator für die Messung von Legierungsgrad und Elementen

HXRF-1XLIBS Handheld LIBS Laser PMI-Analysegerät für Legierungsgrad und Elementerkennung

Leistungsmerkmale

1) Analysierbare und nachweisbare Elemente (häufig verwendet): Beryllium Be, Magnesium Mg, Aluminium Al, Silizium Si, Titan Ti, Vanadium V, Chrom Cr, Mangan Mn, Eisen Fe, Kobalt Co, Nickel Ni, Kupfer Cu, Zink Zn, Niob Nb, Molybdän Mo, Zinn Sn, Wolfram W, Blei Pb, Bi Bi

2) Kann schnell Aluminiumlegierungen, Kupferlegierungen, Nickellegierungen, rostfreie Stähle, niedrig- und mittellegierte Stähle und andere Legierungsgrade sowie Hauptmengengehalte erkennen und identifizieren. Das Gerät verfügt über eine vorinstallierte UNS-Gradbibliothek, Benutzer können auch benutzerdefinierte Gradbibliotheken erstellen.

Zu analysierende Elemente

Technologische Leistung

1) Das Gerätedesign ist robust und langlebig, und das Aluminiumgehäuse ist nach IP54 staub- und wasserdicht.

2) Schnelle Erkennung: Eine Sekunde reicht aus, um den Materialgrad anzuzeigen. Sie können auch den Hochpräzisionsmodus für die quantitative Erkennung wählen.

3) Sicher und zuverlässig, keine Strahlengefährdung. Es gibt keine behördlichen Sicherheitsvorschriften für Verkauf oder Nutzung.

4) Hervorragendes ergonomisches Design, das Gewicht der gesamten Maschine inklusive 1,25 kg Akku, die Größe ist klein, robust und langlebig, und die standardmäßigen zwei Akkus reichen aus, um die Arbeitslast eines Tages zu bewältigen.

5) Anpassungsfähigkeit an Umgebungstemperaturen: Empfohlene Betriebsumgebungstemperatur 5℃-40℃.

6) Basierend auf dem von Linux entwickelten Betriebssystem ist die Benutzeroberfläche sauber und einfach, und die Touchscreen-Bedienung ist bequem.

8) Die Anregungsquelle verwendet einen gepulsten Laser der Klasse 3B mit geringer Leistung und hoher Leistung, einen 1064-nm-Festkörperlaser mit passiver Gütefaktormodulation, eine Pulsleistung von bis zu 100 Mikrofokus.

9) Ein optisches System basierend auf einem Mikro-Schlitzgitter, das einen hochauflösenden Mikro-CCD/CMOS-Detektor verwendet

10) Übernimmt den fortschrittlichsten empirischen Koeffizientenalgorithmus, kombiniert mit der einzigartigen patentierten Vibrationslichtweg-Erkennungstechnologie: durchdringende Laserablation-Erkennungstechnologie, die die axiale Ablation der Probe hin und her bewegen kann, Verunreinigungen und Oxidfilme auf der Probenoberfläche abtragen kann, tiefere Probensignale analysieren und die genauesten Spektralinformationen erhalten kann

Anwendungsbereiche von Handheld-LIBS-Geräten

1, Identifizierung von Legierungsmaterialien (PMI) - Wareneingangskontrolle, Lagerverwaltung, Nachprüfung von Installationsmaterialien

Im petrochemischen Bauwesen, bei Druckbehältern, in der Metallurgie, im Erdölwesen, in der Elektrizitätswirtschaft, in der Luft- und Raumfahrt und in anderen Branchen ist die Identifizierung von Legierungsmaterialien ein wichtiger Bestandteil des Sicherheitsmanagementsystems. Wie wir alle wissen, kann das Mischen oder die Verwendung von minderwertigen Materialien zu schwerwiegenden Sicherheitsunfällen (Brand, Explosion usw.) führen. Viele Unternehmen und Branchenorganisationen haben strenge Verfahren zur Bewertung von Rohstoffen entwickelt, um sicherzustellen, dass die in Produktion und Installation verwendeten Legierungsmaterialien mit den Anforderungen des Ingenieurdesigns übereinstimmen.

2, Edelmetallschrott-Recycling

In den letzten Jahren hat sich die Entwicklung der Metallschrott-Recyclingindustrie rasant entwickelt. Angesichts komplexer und vielfältiger Legierungstypen und guter und schlechter Materialqualität müssen wir sofortige Nachweismethoden anwenden, um vor Ort schnell und genau zu analysieren und zu erkennen, um uns an veränderte Marktbedingungen anzupassen und so in der harten Branchenkonkurrenz eine unbesiegbare Position einzunehmen. Der Handheld-LIBS-Legierungsanalysator kann vor Ort große Mengen Metallschrott erkennen und schnell sortieren, wodurch Käufern und Verkäufern die notwendigen Informationen für schnelle und zuverlässige Urteile beim Handel mit Rohstoffen zur Verfügung gestellt werden.

3, Qualitätssicherung und Qualitätskontrolle (QA/QC)

In der Metallproduktfertigungsindustrie sind Materialqualitätssicherung und Qualitätskontrolle (QA/QC) unerlässlich. Durch die Verwendung von nicht konformen oder unqualifizierten Metallmaterialien entstehen Produktionsunternehmen oft Verluste. Derzeit werden Hunderte von Handheld-LIBS-Legierungsanalysatoren in dieser Branche eingesetzt, von kleinen Metallherstellern bis hin zu großen Luft- und Raumfahrtherstellern, und Handheld-LIBS-Legierungsanalysatoren werden zunehmend als leistungsstarkes Werkzeug für die Legierungsverifizierung in Qualitätssystemen (QA/QC) bezeichnet.

Anhang:

Anwendungsfälle von Handheld-LIBS-Geräten in der Aluminiumlegierungsindustrie:

1. Die Klassifizierung von Rohstoffen vor der Aluminiumlegierungsschmelze - Normalerweise verfügen große Aluminiumlegierungs-Produktions- und Verarbeitungsunternehmen über Schmelzanlagen. Sie schmelzen Primäraluminium und recycelte Aluminiumlegierungen sowie andere Elemente gemäß den Anforderungen der Kunden oder der Produktion zu der benötigten Legierung. Je näher die Zusammensetzung des verwendeten Rohmaterials an der Legierung ist, die hergestellt werden soll, desto geringer sind die Schmelzkosten. Zu diesem Zeitpunkt wird die Verwendung von teurerem reinem Kupfer, reinem Aluminium oder reinem Magnesium reduziert, und die Schmelzzeit und Haltezeit können ebenfalls verkürzt werden (Energieeinsparung). Dies erfordert ein Werkzeug, das schnell eine Zusammensetzungsanalyse und Graderkennung vor Ort durchführen kann, um bei der Rohstoffklassifizierung zu helfen.

Zum Beispiel wird der von HUATEC HXRF-1XLIBS gekaufte Handheld-LIBS-Legierungsanalysator hauptsächlich zur Klassifizierung von Aluminiumlegierungsschrotten vor dem Schmelzen verwendet. HUATEC HXRF-1XLIBS liefert vier Aluminiumlegierungen für den F-150 Raptor Pickup-Truck von Ford: 6022, 6111, 5182, 5754. Aluminiumschrotte aus dem Ford-Werk werden von American Aluminum recycelt und als Rohstoffe wieder eingeschmolzen. HUATEC HXRF-1XLIBS versucht, Schrotte der Aluminiumlegierung der 6000er Serie bei der Herstellung von Aluminiumlegierungen der 6000er Serie zu verwenden und versucht auch, Schrotte der Aluminiumlegierung der 5000er Serie bei der Herstellung von Aluminiumlegierungen der 5000er Serie zu verwenden, um die Menge an reinem Magnesium und anderen reinen Elementen zu reduzieren.

2. Aluminiumlegierungs-Verarbeitungsunternehmen für Rohstoffe (z. B. Aluminiumbarren) bei der schnellen Qualitätsprüfung/Bestätigung (Qualitätsprüfung) bei Wareneingang.

Aluminiumlegierungs-Verarbeitungsunternehmen kaufen normalerweise Aluminiumbarren/Aluminiumplatten als Rohstoffe und können sich nur auf den vom Verkäufer oder Labor bereitgestellten Prüfbericht nach Probenvorbereitung mittels OES (Funken-Direktablesespektrometer) zur Prüfung verlassen. Die OES-Prüfung ist jedoch umständlicher und kann keine dünnen Platten prüfen. Es gab Materiallieferanten, die versehentlich eine Aluminiumplatte vom Typ 1060 (Magnesium Mg: 0,03, Mangan Mn ≤ 0,05) als Aluminiumplatte vom Typ 3004 (Magnesium Mg: 0,8 ~ 1,3, Mangan Mn 1,0 ~ 1,5) an Kunden für strukturelle Zwecke verkauften, was zu schwerwiegenden Qualitätsunfällen führte. Ein Handheld-LIBS-Legierungsanalysator kann solche Probleme vermeiden.

3. Aluminiumlegierungs-Verarbeitungsunternehmen im Produktionsprozess und Bestätigung des Fertigproduktgrades oder Zusammensetzungsanalyse (Qualitätskontrolle)

Einige Aluminiumlegierungs-Verarbeitungsunternehmen verwenden möglicherweise verschiedene Legierungsgrade von Aluminiumlegierungs-Verarbeitungsteilen, die manchmal versehentlich vermischt werden. Dann können Sie den Handheld-LIBS-Legierungsanalysator zur schnellen Graderkennung zur Bestätigung verwenden. Sie können auch den Handheld-LIBS-Legierungsanalysator für eine 100%ige Vollprüfung von Aluminiumlegierungsprodukten vor Verlassen des Werks verwenden, und die Erkennung ist zerstörungsfrei. Das Funken-Direktablesespektrometer wird normalerweise nicht für die direkte Prüfung des Fertigprodukts verwendet, da es verlustbehaftet ist und eine Probenvorbereitung erfordert. Wenn ein Kupferlegierungs-Produktionsunternehmen verlangt, dass der gesamte Produktionsprozess kein "Beryllium" oder andere schädliche Elemente enthält, können Sie mit dem Handheld-LIBS-Legierungsanalysator jederzeit überprüfen, ob die Rohstoffe, Halbfertigprodukte und Fertigprodukte diese Anforderungen erfüllen.

4. Anwendung der Kohlenstoffmessung (nicht Standard, Sonderbestellfunktion):

Kohlenstoff ist eines der häufigsten Elemente in der Natur. Beim Bergbau, der Metallschmelze, der Materialherstellung und anderen Schritten wird Kohlenstoff unweigerlich in Metallmaterialien eingebracht und hat einen wichtigen Einfluss auf die mechanischen Eigenschaften von Metallen und die Herstellungsverfahren. Daher ist es von großer Bedeutung, den Kohlenstoffgehalt in Metallen genau zu bestimmen. Der HUATEC Handheld-LIBS-Analysator gleicht die Nachteile der traditionellen Röntgenfluoreszenztechnologie für die Kohlenstoffanalyse aus, wie z. B. die Bestimmung des Kohlenstoffstahlgrades und die Analyse des Elementgehalts sowie die Identifizierung von Materialien, bei denen Kohlenstoff ein unterscheidendes Element ist.
