HXPC-200A Rohrsystem für Außenwandkriecher für Doppelwand-Einzel-Schatten-DR-Inspektion
1. Allgemeine Einführung
(1) Gerätemarke: HUATEC
(2) Modell: HXPC-200A
(3) Fahrgeschwindigkeit: ≥100mm/s;
(4) Der Gehmodus verwendet den Raupentyp, um die vertikale Ausrichtung der Schweißnaht sicherzustellen: ±1mm, die Ausrichtung der Gehrichtung
Genauigkeit: ±1mm;
(5) Es kann die Anforderung für den Antrieb von Doppelwand-Einzel-Schatten-Richtstrahlgeräten für Rohre mit einem Durchmesser von weniger als 1600 mm erfüllen;
(6) Verwenden Sie ein 5G Dual-Band-Funkkommunikationssystem, Steuerungsentfernung: 100 Meter (offenes Gelände);
(7) Die Verwendung einer integrierten 36V-Lithiumbatterie mit niedriger Temperatur, einfach auszutauschen, kann bei minus 40°C normal arbeiten;
(8) Arbeitszeit: mehr als 8 Stunden;
(9) Stromverbrauch: ≤150W;
(10) Synchrone Ansteuerung mit dem Rohrwandkletterfahrzeug (Flachscanner) zur Erfüllung der Anforderungen der Doppelwand-Einzel-Schatten-DR-Durchleuchtungsprüfung
2. Tragbares Röntgendurchstrahlungsprüfgerät
Gerätename: Tragbares Hochfrequenz-Konstantspannungs-Röntgen-Durchstrahlungsprüfgerät
| Modell |
XXG 300JYGF |
| Röntgenröhre |
Metallkeramikröhre |
| Röntgenröhren-Netzteilmodus |
Konstante Spannung |
| Röntgenröhren-Spannungsregelbereich |
50-300kV |
| Röhrenspannungsregelschritt |
1kV/Schritt
|
| Röntgenröhrenstrom |
0,5-3,0mA |
| Röhrenstromregelschritt |
0,1mA/Schritt |
| Maximale Belichtungszeit |
99 Minuten 59 Sekunden
|
| Verzögerungs-Hochspannungs-Einstellbereich |
0-99 Sekunden
|
| Maximale Leistung der Röntgenröhre |
900W |
| Betriebsfrequenz |
100kHz
|
| Fokusgröße |
AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm)
|
| Durchdringungsdicke |
65mm (A3-Stahl, Brennweite 700mm, HUATEC D7-Film, Schwarz ≥2,0, 10 Minuten)
|
| Temporäre Lastrate |
100% (bei Umgebungstemperatur von 20°C, maximale Leistungsbedingungen)
|
| Strahlungswinkel |
40°x 55° |
| Interner Filter |
1mmBe |
| Zusatzfilter |
4mm Alequivalent
|
| Rohrkopfgröße |
φ295mmx775mm (einschließlich Endring) |
| Gewicht des Röhrenkopfes |
29kg |
| Anschlusskabel |
50M |
| Netzkabel |
10M |
| Controllergröße |
465mmx154mmx323mm
|
| Gewicht des Controllers |
11,3kg |
| Eingangsleistung |
200-250VAC, 47-400Hz |
| Anodenkühlmethode |
erzwungene Luftkühlung |
| Zulässige Umgebungstemperatur |
-20°C~+40°C |
3. Standardzubehör beinhaltet:

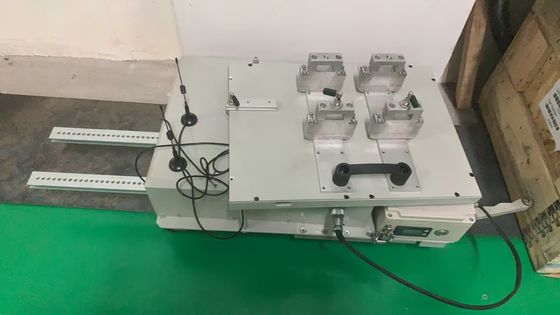

DR-Panel-Detektor-Rohr-Außenwand-Klettermaschine
Röntgenmaschinen-Rohr-Außenwand-Klettermaschine
Digitaler Flachdetektor 1024,76μm, Bildfläche 233 x 97mm

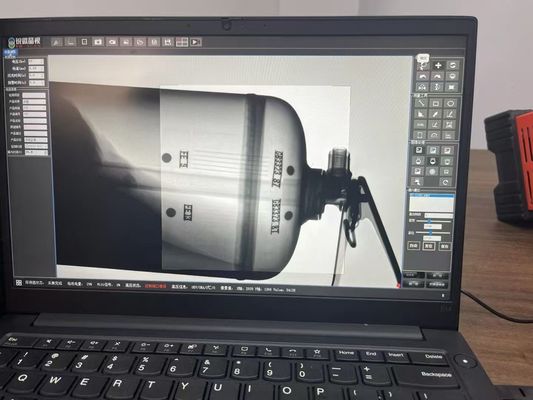

Digitale Bildaufnahme- und -verarbeitungssoftware
Laptop-Computer
Tragbares Hochfrequenz-Konstantspannungs-Röntgen-Durchstrahlungsprüfgerät (gerichtet)
Crawler-Führungsschiene (kundenspezifisch nach Kundenwunsch): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 Stück.
