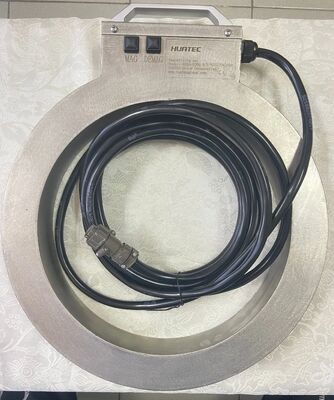

HCDX-C280DC 508GS Hochmagnetfeld DC Magnetisierung Demagnetisierung Spirale
I. Produktübersicht
*Produktbezeichnung: Gleichstrommagnetisierung und -demagnetisierungsspule
*Modell: HCDX-C280DC
*Hauptanwendung: Dieses Produkt ist ein Schlüsselbestandteil einer Magnetpartikelprüfungsanlage.mit einer Breite von mehr als 20 mm,.
*Produktmerkmale: Basierend auf dem Fabrikprüfbericht weist diese Ausrüstung die Eigenschaften eines starken zentralen Magnetfeldes (bis zu 508GS oder höher), eines ausgezeichneten Demagnetisierungseffekts (bis zu 0,1mT) auf.stabiler Betrieb, und Sicherheit und Zuverlässigkeit.
II. Technische Parameter
Die folgenden Parameter, die die Leistungsindikatoren der Ausrüstung unter normalen Betriebsbedingungen repräsentieren, wurden bei Verlassen der Fabrik geprüft und als qualifiziert überprüft:
| Magnetisierungstrom |
Wenn die Betriebsspannung AC230V beträgt, beträgt der maximale Strom 9,8A (der empfohlene Einstellbereich beträgt 0-8A. Übermäßiger Stromverbrauch kann zur Überhitzung der Spule führen). |
| Demagnetisierungsstrom |
9.8A - 0 |
| Zentralmagnetfeldstärke |
> 450 GS (die tatsächliche Grenze beträgt 508 GS).
|
| Fehlerquote des axialen Magnetisierungsstroms |
≤ ± 10% (die tatsächliche Messung beträgt < + 3%), um eine gleichmäßige Magnetisierung zu gewährleisten |
| Demagnetisierungseffekt |
Restmagnetfeld ≤ 0,2 mT (die tatsächliche Messung beträgt 0,1 mT).
|
| Gesamte Isolierfestigkeit |
≥ 2MΩ (die tatsächliche Messung beträgt 5,2MΩ), um die elektrische Sicherheit sicherzustellen |
| Empfindlichkeit |
Kann mit Standardprüfstücken A1 15/50 mit klarer Anzeige kalibriert werden.
|
| Temperaturanstieg |
Bei einer Belastungsrate von 10 bis 20% entspricht der Temperaturanstieg nach 4 Stunden Dauerbetrieb der Norm JB/T8290-2011.
|
| Betriebslärm |
< 60 dB |
III. Arbeitsweise
(1) Inspektion vor dem Betrieb
*Sicherheitsprüfung: Stellen Sie sicher, dass die Ausrüstung ordnungsgemäß geerdet ist, und prüfen Sie die Unversehrtheit des Netzkabeln und des Ausgangskabels.Beobachten Sie, ob die Ausrüstungsoberfläche beschädigt ist, und bestätigen Sie, ob die Sicherheitswarnzeichen deutlich sichtbar sind..
*Zubehörprüfung: Bestätigen Sie, dass alle Zubehörteile (z. B. Verbindungskabel, Steckverbinder usw.) vollständig und in gutem Zustand sind.
* Umweltbestätigung: Stellen Sie sicher, dass die Arbeitsumgebung trocken und sauber ist und keine brennbaren oder explosionsfähigen Gegenstände enthält.
(2) Verfahren für die Aufladung
* Anschließen des Werkstücks: Das Ausgangsende des Geräts wird fest an das zu überprüfende Werkstück angeschlossen.
*Einstellung der Parameter: Auf der Grundlage des Materials, der Spezifikationen und der Prüfstandards des Werkstücks wird ein geeigneter Magnetisierungstrom im Bereich von 0-8A eingestellt.Es wird empfohlen, mit einem niedrigeren Strom zu beginnen.
*Start Charging: Drücken Sie den Ladeknopf, und das Gerät magnetisiert das Werkstück.
* Magnetische Suspension anwenden: Magnetische Suspension während oder unmittelbar nach der Magnetisierung auf die Oberfläche des Werkstücks sprühen.
* Überprüfen Sie Fehler: Bei geeigneter Beleuchtung prüfen Sie, ob magnetische Spuren auf der Werkstückoberfläche vorhanden sind.
(3) Verfahren für die Entmagnetisierung
* Demagnetisieren des Werkstücks: Stellen Sie sicher, dass sich das Werkstück in der Mitte der Spule befindet.
* Demagnetisierung starten: Drücken Sie den Demagnetisierungsknopf, und das Gerät führt automatisch den Demagnetisierungsablauf durch.Die Demagnetisierung ist abgeschlossen, wenn der aktuelle Zählerzeiger auf Null zurückkehrt.
*Effektüberprüfung: Verwenden Sie ein Magnetfeldmessgerät (z. B. ein Gaussmeter), um das restliche Magnetfeld an wichtigen Teilen des Werkstücks zu erkennen.2mT (die tatsächliche Messung beträgt in der Regel 0.1 mT).
IV. Vorsichtsmaßnahmen und Wartung
*Sicherheitswarnung:
Sicherstellung einer zuverlässigen Erdung während des Betriebs zur Vermeidung von Elektroschocks.
Menschen mit Herzschrittmachern, implantierten Medizinprodukten und schwangeren Frauen sollten sich davon fernhalten.
Vermeiden Sie es, die Hochspannungsterminals direkt zu berühren, wenn die Ausrüstung läuft.
*Tipps für die Operation:
Nicht länger als den maximalen Magnetisierungsstrom (8A) betreiben, um eine Beschädigung der Ausrüstung zu vermeiden.
Beim kontinuierlichen Arbeiten ist auf die Belastungsdauer der Ausrüstung (10-20%) zu achten und ein übermäßiger Temperaturanstieg aufgrund eines langfristigen Betriebs mit hoher Belastung zu vermeiden.Es wird empfohlen, die Maschine zum Abkühlen zu stoppen oder die Belastungsrate nach 2 Betriebsstunden zu reduzieren..
Halten Sie die Ausrüstung sauber und trocken und überprüfen Sie regelmäßig, ob die Isolierung funktioniert.
*Tagesunterhalt:
Überprüfen Sie regelmäßig die Qualität des Sprays, und wenn es Schäden gibt, behandeln Sie sie umgehend, um Rost zu vermeiden.
Überprüfen Sie regelmäßig, ob alle elektrischen Geräte und Betriebssysteme normal funktionieren.
Wenn es nicht länger verwendet wird, sollte es an einem trockenen und gut belüfteten Ort aufbewahrt werden.
V. Fehlerbehebung (kurz)
|
Phänomen
|
Mögliche Gründe
|
Vorschläge für Maßnahmen
|
|
Magnetisieren / entmagnetisieren nicht möglich
|
Die Stromversorgung ist nicht angeschlossen und die Verkabelung ist nicht richtig angeschlossen.
|
Überprüfen Sie die Stromversorgung, Schalter und Verbindungskabel
|
|
Unzureichendes zentrales Magnetfeld
|
Die Magnetisierung ist zu niedrig.
|
Richtige Steigerung des Stroms (innerhalb des Bereichs von 8A)
|
|
Das Magnetfeld ist nach der Demagnetisierung sehr stark.
|
Das Verfahren der Demagnetisierung wurde nicht vollständig durchgeführt oder das Werkstück ist aus einem besonderen Material.
|
Wiederholen Sie die Demagnetisierung oder wenden Sie sich an den Techniker.
|
|
Abnormales Geräusch der Ausrüstung
|
Interne Komponenten sind los.
|
Stoppen Sie die Maschine sofort und wenden Sie sich an einen professionellen Reparaturmann.
|
