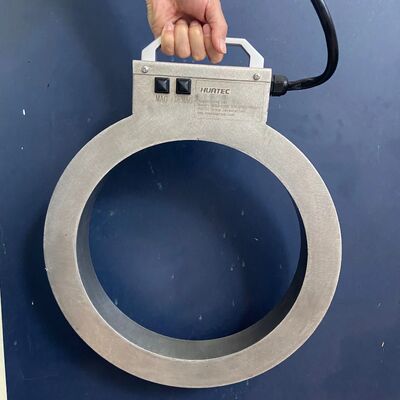

HCDX-C280DC DC-Spule für ferromagnetische Werkstückmagnetisierung & Entmagnetisierung

HCDX-C280DC DC-Spule für die Magnetisierung und Entmagnetisierung ferromagnetischer Werkstücke

I. Produktübersicht

*Produktname: DC-Magnetisierungs- und Entmagnetisierungsspule

*Produktmodell: HCDX-C280DC

*Hauptanwendung: Dieses Produkt ist eine Schlüsselkomponente einer Wirbelstromprüfanlage und wird zur Magnetisierung (Magnetisierung) und Entmagnetisierung von eisenmagnetischen Werkstücken verwendet, um Oberflächen- oder oberflächennahe Defekte am Werkstück zu erkennen.

*Produkteigenschaften: Basierend auf dem Werksprüfbericht weist dieses Gerät die Merkmale eines starken zentralen Magnetfelds (bis zu 508GS oder mehr), eines ausgezeichneten Entmagnetisierungseffekts (bis zu 0,1mT), eines stabilen Betriebs sowie Sicherheit und Zuverlässigkeit auf.

II. Technische Parameter

Die folgenden Parameter wurden getestet und als qualifiziert befunden, bevor das Werk verlassen wurde. Sie stellen die Leistungsindikatoren des Geräts unter normalen Betriebsbedingungen dar:

III. Bedienungsschritte

(1) Inspektion vor dem Betrieb

*Sicherheitsprüfung: Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist, und überprüfen Sie das Netzkabel und das Ausgangskabel auf Beschädigungen. Beobachten Sie, ob die Geräteoberfläche beschädigt ist, und bestätigen Sie, dass die Sicherheitshinweise deutlich sichtbar sind.

*Zubehörprüfung: Stellen Sie sicher, dass sich alle Zubehörteile (wie Verbindungskabel, Stecker usw.) im vollständigen und einwandfreien Zustand befinden.

*Umgebungsbestätigung: Stellen Sie sicher, dass die Arbeitsumgebung trocken und sauber ist und keine brennbaren oder explosiven Gegenstände vorhanden sind.

(2) Ladevorgang

*Werkstück anschließen: Verbinden Sie das Ausgangsende des Geräts fest mit dem zu prüfenden Werkstück.

*Parametereinstellung: Stellen Sie basierend auf Material, Spezifikationen und Prüfnormen des Werkstücks einen geeigneten Magnetisierungsstrom im Bereich von 0-8A ein. Es wird empfohlen, mit einem niedrigeren Strom zu beginnen.

*Aufladen starten: Drücken Sie die Lade-Taste, und das Gerät magnetisiert das Werkstück. Die Magnetisierungszeit ist in der Regel sehr kurz (wenige Sekunden).

*Magnetflüssigkeit auftragen: Sprühen Sie Magnetflüssigkeit auf die Oberfläche des Werkstücks während oder unmittelbar nach der Magnetisierung.

*Defekte inspizieren: Beobachten Sie unter geeigneter Beleuchtung, ob magnetische Spuren auf der Werkstückoberfläche vorhanden sind. Sie können A1 15/50 Prüfstücke verwenden, um zu überprüfen, ob die Empfindlichkeit den Standards entspricht.

(3) Entmagnetisierungsvorgang

*Werkstück entmagnetisieren: Stellen Sie sicher, dass sich das Werkstück in der Mitte der Spule befindet.

*Entmagnetisierung starten: Drücken Sie die Entmagnetisierungstaste, und das Gerät führt den Entmagnetisierungsvorgang automatisch durch. Die Entmagnetisierung ist abgeschlossen, wenn der Zeiger des Strommessgeräts auf Null zurückkehrt.

*Effektüberprüfung: Verwenden Sie ein Magnetfeldmessgerät (z. B. ein Gaussmeter), um das Restmagnetfeld an Schlüsselstellen des Werkstücks zu messen. Es sollte 0,2mT nicht überschreiten (die tatsächliche Messung erreicht normalerweise 0,1mT).

IV. Vorsichtsmaßnahmen und Wartung

*Sicherheitshinweis:

Sorgen Sie während des Betriebs für eine zuverlässige Erdung, um Stromschläge zu vermeiden.

Das Gerät erzeugt ein starkes Magnetfeld. Personen mit Herzschrittmachern, implantierten medizinischen Geräten und schwangere Frauen sollten Abstand halten.

Vermeiden Sie direkten Kontakt mit Hochspannungsterminalen, wenn das Gerät in Betrieb ist.

*Bedienungshinweise:

Betreiben Sie das Gerät nicht über einen längeren Zeitraum über den maximalen Magnetisierungsstrom (8A) hinaus, um Schäden am Gerät zu vermeiden.

Achten Sie bei kontinuierlicher Arbeit auf die Auslastungsdauer des Geräts (10%-20%) und vermeiden Sie übermäßige Temperaturanstiege durch Langzeitbetrieb unter hoher Last. Es wird empfohlen, das Gerät nach 2 Stunden Betrieb zur Kühlung anzuhalten oder die Auslastung zu reduzieren.

Halten Sie das Gerät sauber und trocken und überprüfen Sie regelmäßig die Isolationsleistung.

*Tägliche Wartung:

Überprüfen Sie regelmäßig die Qualität der Oberflächenbeschichtung. Bei Beschädigungen umgehend handeln, um Rostbildung zu vermeiden.

Überprüfen Sie regelmäßig, ob alle elektrischen Instrumente und Betriebssysteme ordnungsgemäß funktionieren.

Wenn das Gerät längere Zeit nicht benutzt wird, sollte es an einem trockenen und gut belüfteten Ort gelagert werden.

V. Fehlerbehebung (Kurz)
