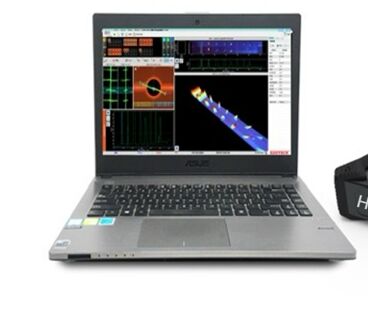

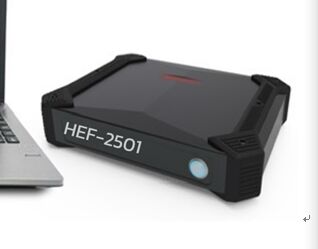

HEF-2501 Hochempfindlichkeit 64 Kanal-Array Eddy-Strom-Tester mit 3D-Bildgebung & Risstiefe Detektion
Der HEF-2501 Array Wirbelstromdetektor ist ein Array-Mehrfrequenzwirbelstromdetektor. Er kann Mängel in Metallmaterialien in Echtzeit erkennen und effektiv Legierungstypen unterscheiden,Wärmebehandlungszustände und Dickenänderungen, etc. Die durch die Kombination mehrerer Nachweismethoden erzielten Prüfresultate können die umfassende Datenanalyse und die gegenseitige Überprüfung durch die Inspektoren erleichtern.Die Kommission hat in diesem Zusammenhang eine Reihe von Maßnahmen ergriffen.Es ist insbesondere für zerstörungsfreie Prüfungen vor und während des Betriebs in Bereichen wie Luftfahrt, Luft- und Raumfahrt, Energie, Kerntechnik, Metallurgie, Schifffahrt, Petrochemie,und Autos.
I. Funktionsbeschreibung
• Erprobung von Wirbelstrom in einer 64-Kanal-Array
• Non-directional Schweißnaht Inspektion
• Einzigartige Funktion zur Erkennung der Risstiefe;
• Impedanz-Glanzdiagramm, Zeitbasis-Scan-Diagramm-Anzeige, Zeitbasis-Überlagene Anzeige, Array-Eddy-Strom-Scan II (B/C) und dreidimensionale Bilddarstellungsfunktionen;
• Hochauflösung und hohe Empfindlichkeit;
• Einfache Bedienung mit chinesischer und englischer Bedienungsschnittstelle (optional);
• Die Datenerfassung der C-Scan-Ansicht ermöglicht die schnelle und effektive Erkennung von Defekten und deren Lokalisierung.
• Unterstützt die Messung von Rohrwanddickenverdünnung, Oberflächenfehlerdetektion und Tiefenmessung, Messung der Oberflächendicke und Plattierungsschichten von Metallmaterialien,und Sortierung verschiedener Metallmaterialien und -härten.
• Es verfügt über 32 umfassende Verarbeitungseinheiten (Mischgeräte), die gleichzeitig mehrere Gruppen von Störsignalen trennen oder unterdrücken können;
•Mehrfachfilterverfahren
• Verschiedene Datenspeichermethoden
• Funktion der Multifrequenzdetektionskonfigurationsanalyse
• Es speichert Erkennungsparameter und Daten und kann Berichte in PDF, EXCEL, WORD usw. exportieren
• Es kann die Signalwellenform des gesamten Detektionsprozesses speichern/wiedergeben
• Es ist mit einer eingebauten Lithiumbatterie ausgestattet und kann mehr als 6 Stunden kontinuierlich arbeiten
二,Leistungsindex
|
Artikel
|
Leistungsindex
|
|
Anzahl der Verbindungen
|
2 Stück
|
|
Anzahl der Kanäle
|
64 Kanal
|
|
Typ der Sondeoberfläche
|
LEMO-Schnittstelle
|
|
Häufigkeit
|
4
|
|
HäufigkeitBereich
|
10 Hz- Ich weiß.15 MHz
|
|
Gewinnbereinigungsbereich
|
0- Ich weiß.90 dB,Mindestschritt 0,5 dB
|
|
Impedanzebene
|
32 Stück
|
|
Automatische Mischungseinheit
|
32 Stück
|
|
Hochpassfilterung
|
0- Ich weiß.500 Hz
|
|
Niedrigpassfilterung
|
10 Hz- Ich weiß.10 kHz
|
|
Digitale Filterung
|
1- Ich weiß.100
|
|
Vorwärtsgewinn
|
10- Ich weiß.35 dB
|
|
Antrieb
|
Stufe 8
|
|
Amplitude- und Phasenmessung
|
Automatisch/manuell
|
|
Layout-Anzeige
|
Impedanz-Planardiagramm, Zeitbasis-Scanning-Kurvenanzeige, A-Scan-Anzeige
|
|
Alarmmodus
|
Halbphasenalarm/Phasenalarm/Boxenalarm
|
|
Alarmausgangssignal
|
Transistoren-OC-Gate-Ausgang
|
|
Balance-Modus
|
Digitale elektronische Bilanz
|
|
Filtermethode
|
drei Arten: Hochpass-, Niedrigpass- und digitale Filterung
|
|
Anzeigemodus
|
Punkt/Linie/Fading kann die maximale Risstiefe anzeigen und zeigt die Risstiefe in Echtzeit
|
|
Kalibrierung der Sonde
|
Es hat die Funktion, die Wellenform des Grundfrequenzsignals vor der Detektion mit Skalierungszeichen anzuzeigen.
|
|
Zwei-Richtungs-Gewinnquote(Y/X)
|
0.1 bis 10/0.1 bis 10, wobei X und Y getrennt eingestellt werden können
|
|
Kalibrierkurve
|
Fehlertiefe (Dicke) - Amplitude / Y-Amplitude/Phasenkurve Kalibrierungsfunktion
|
|
Erweiterte Funktion
|
Wiederholen, analysieren und speichern Sie das Wirbelstromerkennungssignal
|
|
Datenanalyse
|
Automatische Erstellung von Inspektionsberichten, einschließlich Inspektionsinformationen, Defektsignale, Standort, Datum, Personal und sonstigen Inspektionsparametern
|
|
Erfassung und Verwaltung von Daten
|
1.Das System kann das Impedanzzeit-Basisdiagramm lokaler Defektsignale, die Wellenformdatei von Defektsignalen und die entsprechende Parameterkonfiguration während der Prüfung speichern.
2Das System kann die Daten jeder Detektionswellenform in Echtzeit speichern und wiedergeben und die gespeicherten Signalwellenformen analysieren.
3Das System ist mit einer Speicherkarte ausgestattet, mit der die vor Ort erfassten Erkennungsdaten zur Analyse ins Labor zurückgebracht werden können, wodurch die Speicherung erleichtert wird.
|
|
Mensch-Computer-Interaktion
|
Das System kann Signale manuell trennen und klassifizieren, um charakteristische Parameter wie Amplitude und Phase verschiedener Signaltypen zu erhalten.
2Das System kann manuell den Phasenverschiebung von verschiedenen Signalen überarbeiten.
3Das System hat die Funktion, die Amplitude des Standardprobensignals zu kalibrieren.
4Das System kann die Dauer der Datenerhebung festlegen.
|
|
Größe, Gewicht
|
292 × 214 × 69 mm".20,7 kg
|
|
Betriebstemperaturbereich
|
- 20°C - Ich weiß.+55°C
|
|
Außenstromversorgung
|
Adapter: DC19V, wiederaufladbare Lithiumbatterie (14,8V 5,7AH)
|
三,Konfigurationsliste
|
S.N.
|
Name
|
Spezifikation des Modells
|
Anzahl
|
Einheit
|
Anmerkungen
|
|
1
|
Array-Wirbelstromdetektor
|
HEF-2501
|
1
|
pc
|
|
|
2
|
Laptop
|
- Das ist nicht wahr.
|
1
|
pc
|
|
|
3
|
32-Kanal-Sonde
|
Individualisiert
|
1
|
pc
|
Richtungslose Detektionssonde
|
|
4
|
Sonde des Stifttyps
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Sonde mit gebogenem Stift
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Randsonde
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Testblock für die Matrix
|
mit einer Breite von nicht mehr als 20 mm
|
1
|
pc
|
|
|
8
|
Vergleich der Prüfblöcke
|
Stahl
|
1
|
pc
|
|
|
9
|
Wirbel-Wirbel-Akku-Adapter
|
LEMO16 Kern - LEMO19 Kern
|
1
|
pc
|
|
|
10
|
Kommunikationsleitung
|
Netzwerkkabel
|
1
|
pc
|
Superkategorie 5
|
|
11
|
Stromadapter
|
DC-19V
|
1
|
pc
|
|
|
12
|
Gerätekiste
|
|
1
|
pc
|
|
|
13
|
Produktqualifizierungsbescheinigung
|
|
1
|
pc
|
|
|
14
|
Qualitätssicherungsbescheinigung
|
|
1
|
pc
|
|
|
15
|
Qualitätsbewertungsformular
|
|
1
|
pc
|
|
|
16
|
Instrumentenbetriebsanleitung
|
|
1
|
pc
|
|
|
17
|
Sicherung der Systemsoftware
|
Englischsprachiger USB-Stick
|
1
|
pc
|
|
