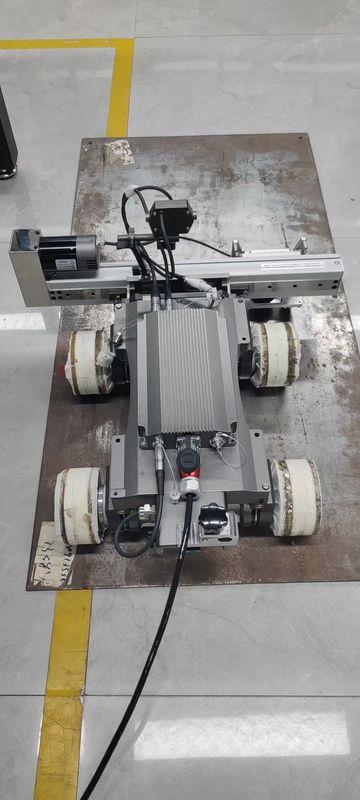

TG-M70 Nichtzerstörungsversuch in großer Höhe Magnet-Crawler-Stärke-Messgerät mit Kamera

TG-M70 Hochleistungs-Magnetkriecher-Dickenmessgerät für zerstörungsfreie Prüfungen mit Kamera

1. Konfiguration

2. Kurze EinführungDieses System benötigt kein Gerüst, keine Politur der Antiseptikschicht und keinen Kopplungsvermittler. Es kann eine schnelle Erkennung von Korrosionen an Hochwänden durch ein Fernsteuersystem realisieren.

Verwendet ein Rad aus seltenen Erden mit hoher Festigkeit und Permanentmagneten, das auch bei unerwartetem Stromausfall nicht von der zu prüfenden Oberfläche fällt. Es kann horizontale, vertikale und umgekehrte Bewegungen in mehreren Lagen auf der Oberfläche von ferromagnetischen Bauteilen ausführen.Installieren Sie eine elektromagnetische Ultraschall-Dickenmesssonde zur schnellen Überprüfung und Positionierung gegen Wanderosion.Genaues Scannen des zu prüfenden Bereichs auf Dickendicke und Korrosion.

• Passende A-Scan- und B-Scan-Anzeige.
• Ausgestattet mit einer Videokamera zur rechtzeitigen Beobachtung der Videosituation der geprüften Oberfläche.
• Das Fernsteuersystem zur Steuerung der Scanrichtung, und die Scanrichtung kann voreingestellt werden.
• Eigenschaften des Zwei-Rad-Magnetkriechers
• Der Zwei-Rad-Magnetkriecher ist ein fortschrittliches Instrument, das eine Vielzahl von Geräten für zerstörungsfreie Prüfungen tragen kann. Bisher hat er eine große Anzahl von Feldversuchen in vielen Bereichen wie Petrochemie, Spezialinspektionen und Elektrizitätswirtschaft gesammelt. Er kann elektromagnetische Ultraschallgeräte in Rohren, Bögen oder Drei-Wege-Verbindungen und anderen Bereichen mit stärkerer Korrosion und Erosion für Inspektionen oder B-Scan-Dickenmessungen tragen und wird in der Industrie als Experte für die Erkennung von Rohrkorrosion bezeichnet.
• Der Zwei-Rad-Magnetkriecher hat folgende Eigenschaften: kompakte Struktur, hohe Flexibilität, magnetische Haftung, hohe Steuerpräzision, fortschrittliche Erkennungstechnologie, kompatible Videoerkennung und einzigartiger Sondenhebemechanismus. Für die automatische Erkennung von Korrosionen an Rohren, Behältern und Platten.

3. 1) Kompakte Struktur und hohe Flexibilität

Das kompakte und exquisite Design ermöglicht eine einfache Korrosionserkennung für verschiedene Arten von ferromagnetischen Rohren und Behältern. Die magnetischen Räder sind 350 mm (Länge) x 140 mm (Breite) x 130 mm (Höhe) und wiegen weniger als 5,5 kg. Die einzigartige Zwei-Rad-Struktur ermöglicht eine freie Bewegung auf Rohren mit einem Mindestdurchmesser von 100 mm. Der minimale Wenderadius beträgt 400 mm und Bögen mit einem minimalen Biegeradius von 100 mm können leicht passiert werden. Daher wurde der Bewegungs- und Scanbereich des Zwei-Rad-Magnetkriechers erheblich erweitert.

2) Starke magnetische Haftung

Im Design werden Magnete aus seltenen Erden verwendet, um hochfeste Permanentmagnete in zwei magnetischen Kletterrädern zu erzeugen. Selbst bei einem versehentlichen Stromausfall besteht keine Gefahr, dass der Fahrzeugkörper von der zu prüfenden Oberfläche fällt. Daher kann der Zwei-Rad-Magnetkriecher sicher horizontale, vertikale und umgekehrte Scanvorgänge durchführen. Die maximale vertikale Last des Zwei-Rad-Magnetkriechers beträgt 5 kg, was bedeutet, dass er bei einem Gewicht von 5 kg keine vertikale Bewegung beeinträchtigt.

3) Hohe Steuerpräzision

Die Geschwindigkeit des Zwei-Rad-Magnetkriechers beträgt 0-6 m/Minute und kann mit konstanter Geschwindigkeit vorwärts fahren. Durch den Präzisions-Encoder kann die Funktion des Einstellen des Erkennungsabstands erreicht werden, was die Erkennungsbedürfnisse des Benutzers besser erfüllt. Zum Beispiel muss der Kunde einen Abstandserkennungsprozess alle 50 mm an einer Stelle auf der Rückseite des Bogens durchführen: Der Controller kann programmiert werden, und der Zwei-Rad-Magnetkriecher kann alle 50 mm betrieben und inspiziert werden. Verbessert die Effizienz und Genauigkeit der Erkennung.

4) Fortschrittliche Erkennungstechnologie

Traditionell wird für die Dickenmessung eine piezoelektrische Dicke verwendet, was dem Inspektionspersonal in vielen Bereichen Schwierigkeiten und Anstrengungen bereitet. Die manuelle Inspektionsmethode des piezoelektrischen Ultraschall-Dickenmessgeräts hat folgende Nachteile: (1) Die Lack- oder Oxidschicht auf der Oberfläche des Werkstücks muss poliert werden, und die Oberfläche muss nach Abschluss der Prüfung wiederhergestellt werden. Die Effizienz ist extrem niedrig; (2) Der traditionelle Ultraschall muss mit einem Kopplungsvermittler beschichtet werden, was die Bedingungen vor Ort sehr schwierig macht; (3) Bei Arbeiten in großer Höhe muss eine feste Plattform gebaut werden, was kostspielig und zeitaufwendig ist; (4) Es ist schwierig, Prüfungen während des Betriebs bei hohen Temperaturen durchzuführen.

Durch die Verwendung des fortschrittlichen automatischen Kriechsystems (elektromagnetischer Ultraschall) zur Erkennung von Wandkorrosionen werden die oben genannten mühsamen Probleme gelöst, und die Erkennungsgenauigkeit ist mit der traditionellen piezoelektrischen Ultraschalltechnik vergleichbar. Kein Gerüstbau, keine Politur der Korrosionsschutzschicht, kein Kopplungsvermittler, durch Fernsteuerung vom Boden aus, um eine schnelle Positionierung und schnelle Erkennung von Rohrwandkorrosionen sowie eine genaue Messung durch dichte Scans zu erreichen. Während die Erkennungsgenauigkeit gewährleistet ist, wird die Erkennungseffizienz erheblich verbessert und die Erkennungskosten gesenkt.

Die Erkennungsposition und die Erkennungsroute von Hochkomponenten können über den Boden in Echtzeit überwacht und angepasst werden, indem die integrierte Vorwärts- und Rückwärts-Doppelkamera des Zwei-Rad-Magnetkriechers verwendet wird, um die Steuerbarkeit der Scanbahn zu gewährleisten.

6) Der Zwei-Rad-Magnetkriecher ist unweigerlich mit mechanischen Aktionen konfrontiert, die ein Anheben der Sonde erfordern, wenn Korrosionspunkte erkannt oder B-Scans durchgeführt werden. Bei der Messung der Dicke eines Punktes muss die Messung an demselben angegebenen Punkt erfolgen. Die Daten jedes Punktes werden erhalten, wenn die Sonde auf die zu messende Oberfläche aufgesetzt wird. Daher kann die Funktion der Sonde angehoben werden, um den genauesten Punkt zu erreichen. Der Dickenwert. Bei einem B-Scan des zu messenden Objekts muss die Sonde angehoben und überquert werden, wenn die Schweißnahtresthöhe groß ist, obwohl die Sonde nahe an der Oberfläche ist. Daher ist die Hebe- und Senkfunktion der Sonde ebenfalls sehr wichtig.

Elektromagnetische Ultraschall-Dickenmesseinheit

5. Elektromagnetischer Ultraschall EMAT und traditioneller piezoelektrischer Ultraschall gehören zur Kategorie der Ultraschallwellen. Ihr wesentlicher Unterschied liegt im Unterschied der Wandler. Piezoelektrische Ultraschallwandler verlassen sich auf den piezoelektrischen Effekt einer piezoelektrischen Scheibe zur Aussendung und Empfang von Ultraschallwellen, während EMATs sich auf elektromagnetische Effekte (Magnetostriktion, Lorentz-Kraft) verlassen, um Ultraschallwellen zu senden und zu empfangen, und ihre Energieumwandlung erfolgt in der Hautschicht direkt auf der Oberfläche des Werkstücks. Die traditionelle piezoelektrische Ultraschallprüfung hat hohe Anforderungen an die Oberflächengüte des Werkstücks. Die elektromagnetische Ultraschallprüfung hat geringe Anforderungen an die Oberfläche des Werkstücks und erlaubt Oberflächen mit Farbe, Beschichtung und Unebenheiten. Im Vergleich zu herkömmlichem Ultraschall. Elektromagnetischer Ultraschall hat folgende Vorteile

Berührungslose Erkennung, kein Kopplungsvermittler (Anheben bis ca. 4 mm)

4. Die Anforderungen an die Oberfläche sind nicht hoch, die Oberflächenrauheit kann erkannt werden, mit Oxidschicht, Beschichtung, Lack und anderen Werkstücken

Schnelle Erkennung

• Piezoelektrischer Ultraschall EMAT
• Kristallmagnet
• Kopplungsvermittler Elektromagnetspule

Vibrations-Wirbelstrom Magnetfeld

Ultraschall Ultraschall

EMAT

Traditionelle piezoelektrische Ultraschalltechnologie EMAT-Technologie

Besonders geeignet für Hochgeschwindigkeits-, Online- und automatische Erkennung

Besonders geeignet für Hochtemperaturumgebungen

Technischer Vergleich der traditionellen piezoelektrischen Ultraschalltechnologie und der EMAT-Technologie in Hochgeschwindigkeits- und Hochtemperaturumgebungen.

Die EMAT-Technologie wurde für die manuelle, halbautomatische und vollautomatische Online-Zerstörungsfreie Prüfung verschiedener Schmiedeteile, Stahlstäbe, Stahlplatten und Stahlrohre (einschließlich nahtloser Stahlrohre, Ölbohrgestänge, geschweißter Rohre usw.) bei Raumtemperatur und hohen Temperaturen eingesetzt.

Funktionale Merkmale

★Die Erkennungsposition und die Erkennungsroute von Hochkomponenten können über den Boden in Echtzeit überwacht und angepasst werden, indem die integrierte Vorwärts- und Rückwärts-Doppelkamera verwendet wird, um die Steuerbarkeit der Scanbahn zu gewährleisten.

Keine Oberflächenpolitur, Korrosionsschutzbeschichtung und Flugrost können durchdrungen werden, und kein Kopplungsvermittler erforderlich.

5. ★Die Dickenmessung kann bis zu 4 mm dicke Oberflächenkorrosion, Farbe, Korrosion und andere Beschichtungen durchdringen. Die vom Instrument angezeigte Dicke des Metallobjekts muss die Berechnung der Beschichtungsdicke nicht berücksichtigen.

• ★Nicht-senkrechte Ausrichtung (Normale der Wandler/Sonde relativ zum Prüfobjekt) bis zu ±25
• o
• , geringe Vertikalität nach dem Aufsetzen der Sonde
• ★Mit elektrischem Sondenhebemechanismus kann die Sonde beim Überqueren von Hindernissen wie Schweißnähten und Wölbungen angehoben werden, um ein Festklemmen zu vermeiden.^{Gatterfunktion: automatisches Gatter, manuelles Einzelgatter, manuelles Doppelgatter}★Verwendung eines intelligenten Expertenalgorithmus, es gibt drei Dickenmessmodi: Automatikmodus, manueller Einzelgattermodus (Messung nach der Ein-Peak-Methode) und manueller Doppelgattermodus (Messung nach der Peak-Peak-Methode). Dies reduziert den Einfluss menschlicher Faktoren erheblich und vereinfacht die Bedienungsschritte.
• Integrierte Datenbank der Scherwellengeschwindigkeiten von Grundmaterialien und Möglichkeit zur Anpassung des Scherwellengeschwindigkeitswerts.
• Direkte Ausgabe von Prüfprotokollen und Dickenwertlisten zur Erleichterung der Datenanalyse und -verarbeitung.
• Technische Parameter
• ★Prüfsteuerkabel: 25 m
• ★Der minimale Krümmungsradius auf der Oberfläche des Objekts wird gemessen: Längsachse ≥ 50 mm, Umfang ≥ 125 mm
• Dickenmessung:

6. Genauigkeit 0,04 mm, Bereich 2~120 mm (Stahl)

• ★Arbeitsabstand / Lift-off: ≤ 4 mm
• ★Mess-Nicht-Senkrechtstellung (Normal zum Wandler/Sonde relativ zum Prüfobjekt): ± 25
• oAnregungsfrequenz: 3,0~5,0 MHz, Messgeschwindigkeit: 16~1 Mal/s
• Schallgeschwindigkeitsbereich:
• 1000~9999 m/s, Einstellschrittweite: 1 m/s^{Gatterfunktion: automatisches Gatter, manuelles Einzelgatter, manuelles Doppelgatter}
• ★Videoüberwachung: Front- und Rückkamera, dynamische und statische Pixel sind 3 Millionen / 2304 x 1296
• Magnetsonde für Normaltemperatur: schwache oder wenige Permanentmagnete, magnetische Haftung ≤ 15 N, rund Φ 30 x Höhe 44 mm, Gewicht ≤ 80 g★Größe und Gewicht des Kriechgeräts (ca.): L380 x B130 x H120 mm, 6 kg
• Arbeitstemperatur:
• -10~+50 °C
• Messanalyse-Software
• Gleichzeitige Anzeige von Dicke, A-Scan- und B-Scan-Ergebnissen
• Direkte Ausgabe eines Prüfprotokolls, ★ Dickenwertliste zur Erleichterung der Datenanalyse und -verarbeitung★Kompatibel mit Win7/10 (32/64 Bit) Betriebssystem

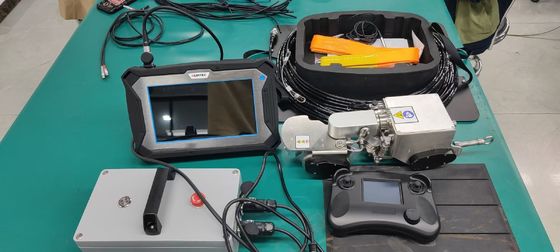

7. Packliste

• Prüfhost/Oberfläche Computer 1 Satz
• HUATEC TG-M70 Zwei-Rad-Magnetkriecher (Video- und Dickenmessmodul enthalten) 1 Satz
• Netzteil und Steuerkasten 1 Stück

8. Steuergriff 1 Stück

• Prüfsteuerkabel 1 Satz
• Standard-Prüfblock (Kohlenstoffstahl rund Φ 30 x Dicke 10 mm) 1 Stück
• Stoßfester Versandkoffer 1 Stück
• Sicherheitsseil-Absturzsicherung 1 Stück (optional)
•
