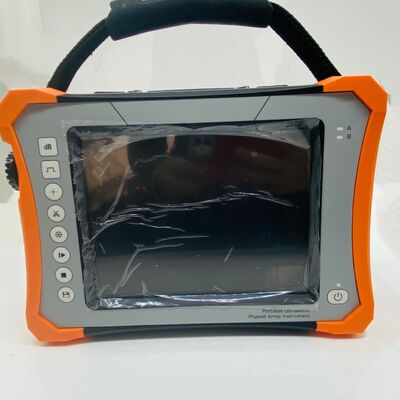

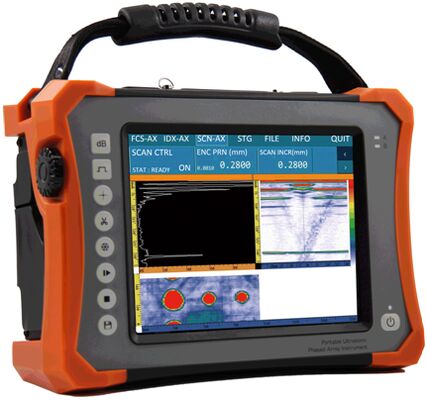

16/64 Portable Phased Array Ultraschallfehlerdetektor Phased Array Fehlerdetektor
Einleitung
HPA-500 ist ein tragbarer Ultraschallfehlerdetektor mit 64-CH-Phase-Array, der ursprünglich von HUATEC entwickelt wurde.Innovative Phasensonden und Inspektionsmethoden sind die Vorteile, garantiert dieses Modell eine überlegene Leistung und Unterstützung, was es für ein hohes C/P-Verhältnis zu den besten seiner Art macht.
Hauptfunktion
★ File & Entry Management System für eine flexible Verbindung zwischen Einstellung (Focal Law & Model), Kalibrierung und Kontrolle
★ Modularkonfiguration: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, Kurbelwelle, Rohrleitung, TOFD, UT (konventionell),
★ 3D-Simulationsmodell
★ Bildanalyse
★ Natürliche Struktur der Wärmeverteilung
★ Dynamische Tiefenfokussierung (DDF)
★ Flüssige Filterung
★ Touchscreen
★ ACG-Kalibrierung
★ TCG-Kalibrierung
Spezifikation
Kanalkonfiguration
| Modus |
PA-Funktion |
UT |
Die Angabe des Zertifikats |
| Kanal |
16:64 |
2 |
2 |
Spezifikation
| Anzeige |
11-Zoll-TFT-Farbbildschirm mit einer Größe von 800 x 600 |
|
Übertrager

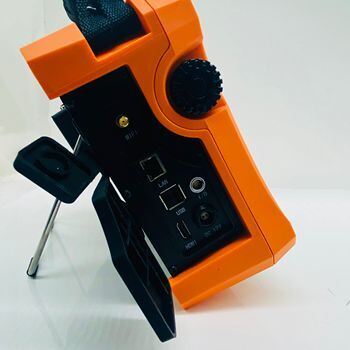

Häfen
|
160-Pin-PA-Wandleranschluss; Lemo-00 herkömmlicher Wandleranschluss, entweder für T-R oder T&R |
| I/O-Häfen |
USB2.0-Anschluss2 ((Qty) |
| HDMI; Encoder |
| LAN ((Gigabit-NIC); |
| WIFI |
| I/O (Inbetriebnahme) |
| 2D-Coder |
| Gedächtnis |
Eingebettet:16 GB RAM + 4 GB FLASH ;SD-Karte (maximal 32 GB);
Außen:USB-Laufwerk
|
| Gewicht |
3.5Kg (mit 1 Batterie) |
| Abmessung |
284 mm × 202 mm × 95 mm |
| Stromversorgung |
AC:100 ∼240V,50 ∼60Hz;DC:12V |
| Aufladen |
(Batterie) innerhalb oder einzeln |
| Akkulaufzeit |
6 Stunden |
| Arbeitsleistung |
24 W |
| Sprache |
Englisch |
|
Temperatur
Bedingungen
|
Umgebung: -20°C/50°C
Aufbewahrung: -20°C-60°C
|
| Eigentumsrecht |
IP54 |
Leistungsspezifikation
| Modus |
PA-Funktion |
UT |
Die Angabe des Zertifikats |
| PRF |
50 Hz ∼ 10 kHz |
50 Hz ∼5 kHz |
50 Hz ∼5 kHz |
| Spannung |
Bipolar,
mit einer Leistung von mehr als 50 W,
mit 5 V pro Schritt
|
Negative Quadratwelle, -75V-250V, mit 25V pro Schritt |
Negative Quadratwelle, -75V-250V, mit 25V pro Schritt |
| Breite des Pulsens |
20 ns ≈ 800 ns,
mit 5 ns pro Schritt
|
20 ̊800 ns, mit 5 ns pro Schritt |
20 ̊800 ns, mit 5 ns pro Schritt |
| Dämpfung |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Stichprobenquote |
125 MHz |
200 MHz |
200 MHz |
| Verzögerungsgenauigkeit |
2.5ns |
N/A |
N/A |
| Rx Verzögerung |
0 ̊40us |
N/A |
N/A |
| Bandbreite |
0.5MHz19MHz |
0.5MHz15MHz |
0.5MHz15MHz |
| Gewinn |
0.080dB |
0.0·110.0 dB |
0.0·110.0 dB |
| Filter |
00,5-9,6 MHz,20,5-12,9 MHz,
3.8-19MHz Optional
|
Breitband, Schmalband |
Breitband, Schmalband |
| Berichtigung |
FW |
FW |
RF |
| Ablehnen |
0 bis 80% |
0 bis 80% |
0 bis 80% |
| Scanmodus |
A/L/S/C |
Eine |
A/D |
| Auslösung |
Verschlüsselung |
N/A |
Verschlüsselung |
| Scan-Linie |
Maximal 128 |
N/A |
N/A |
| Schiefe |
L-Scan: -89°+89°
S-Scan: 89° ∆+89°
|
N/A |
N/A |
| Smart-Cal |
Geschwindigkeit/Verzögerung/ACG/TCG/Encoder |
DAC/DGS |
Verzögerung/X-Wert/PCS/
Welle/Encoder
|
| Reichweite |
00,01 mm,
Min 1 mm
|
0.0·2000 mm |
0.0·2000 mm |
|
Anzeige der Verzögerung
(maximal)
|
1000 mm |
2000 mm |
2000 mm |
|
Pulsverschiebung
(maximal)
|
N/A |
2000 mm |
2000 mm |
| Einheit |
mm |
mm |
mm |
| Tor |
A/B |
A/B |
A/B |
| Startschuss |
Erhältlich im Bereich |
Erhältlich im Bereich |
Erhältlich im Bereich |
| Torbreite |
Erhältlich im Bereich |
Erhältlich im Bereich |
Erhältlich im Bereich |
| Torschwelle |
0-100% |
5 bis 95% |
0-100% |
| Alarmsignal |
Schallluft / LED |
Schallluft / LED |
Schallluft / LED |
| Spotting |
Kamm / Flanke |
Kamm / Flanke |
Kamm / Flanke |
| Ablesung |
Amp/Pfad/
Horizontale/Tiefe
|
Amp/Pfad
/Horizontale/Tiefe
|
Amp/Pfad
/Horizontale/Tiefe
|
| Entschließung |
0.5 mm |
0.1 mm |
0.1 mm |
Anwendung
- Gemeinsame oder spezielle geschweißte Nähte von Stahlkonstruktionen, Versorgungsketten, Druckbehältern, Rohrleitungen, Kernkraftanlagen, Wasserfahrzeugen, Öltanks, Ethylenröhren usw.
- Eisenbahngeschweißte Nähte, Lokomotivräder und -achsen.
- Aluminiumlegierung FSW-Ständer und Verklebungen von Verbundwerkstoffen, die in der Luft- und Raumfahrtindustrie verwendet werden.
- Blades und Schrauben, die in der Energieindustrie verwendet werden.
- Fälle, in denen während der Inspektion nicht genügend Bewegungsraum vorhanden ist; Fälle, in denen konventionelle UT bevorzugt wird.
Verpackungsdaten
HPA-500 1pc
PAUT-Sonde 1 Stück
PAUT Sonde Keil 2 Stück
UT Normalprobe 2.5P20 1pc
UT-Winkelsonde 2.5P13×13 60°1pc
UT Sonde Kabel LEMO 00-BNC 2 Stück
Li-Ionen-Batterie 1 Stück
Ladegerät 1 Stück
Leistungsumwandler 1pc
HDMI-Kabel 1 Stück
Crossover-Kabel 1 Stück
Allen Schraubenschlüssel (S2.5) 1 Stück
Instrumentenkoffer 1 Stück
USB-Laufwerk (8G) 1 PC
Benutzerhandbuch 1pc
Bescheinigung 1pc
Zusätzliches Zubehör
Die Prüfung ist in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel abgeschlossen.
TOFD Keil 60°w/Antiverschleißnagel, 70°w/Antiverschleißnagel
TOFD Keil R100 Kurvenoberfläche R100/0°
Die Anlage ist in der Lage, die Anlage zu überwachen.
Nichtparalleler TOFD-Scanner
Scanner für Phased Array
Verlängerung des Encoder-Kabels
Andere Allen-Schlüssel für TOFD
Andere Sonden/Wegel für Phased Array und TOFD
Kalibrierblock
