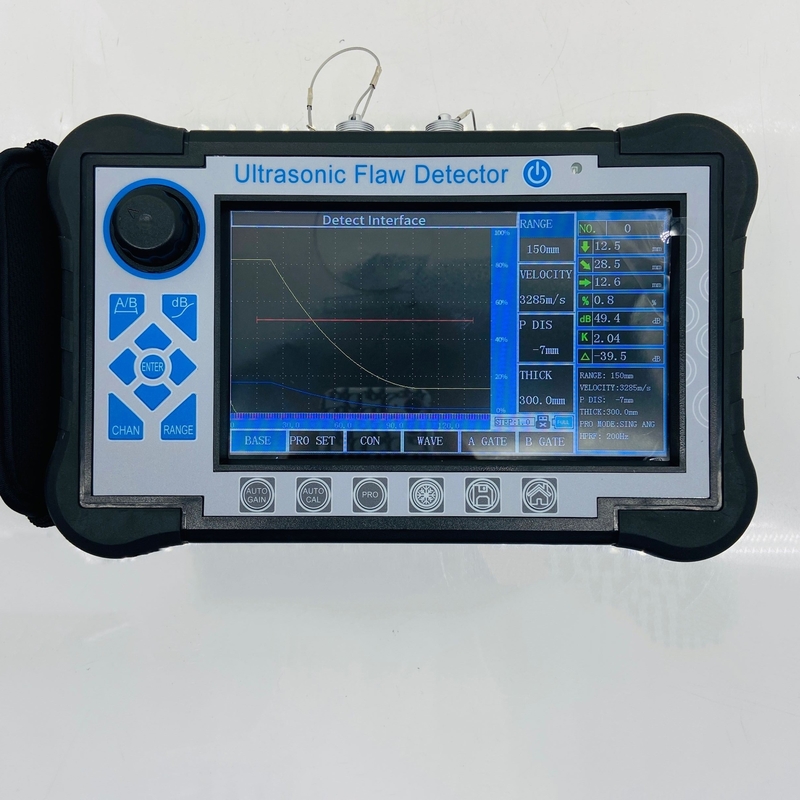

FD580 Digital Touchscreen Ultraschall-Schweißnahtfehler-Schall- und Lichtalarmdetektor
Einleitung
Der digitale Ultraschall-Fehlerdetektor ist ein fortschrittlicher Typ mit Touchscreen, der schnell, einfach und zerstörungsfrei, präzise verschiedene Defekte im Werkstück wie Risse, Schweißnähte, Poren, Sandlöcher, Einschlüsse, Falten usw. erkennen, lokalisieren, bewerten und diagnostizieren kann. Er wurde in den Bereichen Elektrizität, Petrochemie, Kessel und Druckbehälter, Stahlbau, Luft- und Raumfahrt, Eisenbahntransport, Automobil, Maschinenbau und anderen angewendet. Er ist ein unverzichtbares Instrument für die zerstörungsfreie Prüfung.
Merkmale
● Hochpräzise Quantifizierung und Positionierung zur Erfüllung der Anforderungen an die Nah- und Fernbereichserkennung
● Die Nahfeld-Blindzone ist klein und kann die Erkennungsanforderungen für Rohre mit kleinem Durchmesser und dünnen Wänden erfüllen.
● Automatische Kalibrierungsfunktion: Ein-Knopf-Autokalibrierung, einfach zu bedienen, automatische Testsonde "P Delay", "K-Wert", "X-Wert" und die Geschwindigkeit
● Automatische Anzeige der Defektnachhallposition (Tiefe: d, Horizontal: p, Entfernung: s, Amplitude, dB, ф)
● Umschalten von drei Skalen frei (Tiefe: d, Horizontal: p, Entfernung: s)
● Automatische Verstärkung, Spitzenhüllkurve, Spitzenwertspeicherfunktionen, die die Erkennungseffizienz verbessern können.
● Automatische Aufzeichnung des Fehlererkennungsprozesses und dynamische Wiedergabe
● φ-Wert-Berechnung: Schmiedefehlererkennung mit gerader Sonde, kann die höchste Welle automatisch in den Umrechnungs- φ-Wert finden
● 500 unabhängige Kanäle (erweiterbar), die die Erkennungsstandards beliebiger Branchen frei eingeben und speichern können, ohne Standardblöcke für die Inspektion vor Ort mitführen zu müssen.
● Speichern, Wiedergabe von 500 A-Scan-Wellen und Daten frei
● Die DAC-, AVG- und TCG-Kurven (Tiefenkompensation) werden automatisch generiert und können segmentiert werden. Die Abtastpunkte sind uneingeschränkt und können korrigiert und kompensiert werden.
● 14 integrierte Inspektionsstandards
● Freie Eingabe beliebiger Industriestandards
● Pulsbreite und -stärke einstellbar
● B-Scan- und B-Farb-Scan-Funktion;
● Kann mit dem Computer kommunizieren und WORD-Dateien sowie den Prüfbericht exportieren
● IP65 ABS-Kunststoffgehäuse, robust und langlebig, wasser- und staubdicht und mit ausgezeichneter Entstörungsfähigkeit
● Verwenden Sie (drahtlose) Kommunikationssoftware zur Analyse von Daten und zum Drucken von Berichten usw.;
● 260.000-Farben-Echtfarbbildschirm, geeignet für Arbeitsumgebungen bei starkem oder schwachem Licht
● Hochleistungs-Lithiumbatterie, kann 8-10 Stunden ununterbrochen arbeiten
● Echtzeit-Uhraufzeichnung: Echtzeit-Datum der Fehlererkennung, Zeitverfolgung und Speicherung
● Abschaltungsschutz, Speicherdaten gehen nicht verloren
● Fehlererkennungsparameter können automatisch getestet oder voreingestellt werden
● Digitale Unterdrückung, beeinträchtigt Verstärkung und Linearität nicht
● Verstärkungskompensation: dB-Dämpfung kann für Oberflächenrauheit, gekrümmte Oberflächen, Fernfehlererkennung von dicken Werkstücken usw. korrigiert werden.
● Kann den Fehlerdetektor per Software am PC bedienen und so das Ziel der computergesteuerten Fehlererkennung erreichen
Technische Spezifikation
| Anzeige |
7 Zoll TFT-Farbbildschirm, 800*480 Auflösung |
| Bedienungsmodus |
Taste, Drehknopf, Touchscreen |
| Stromversorgung |
Lithium-Ionen-Akku |
| Akkukapazität |
5,0 Ah |
| Versorgungsspannung |
12V |
| Strommenge |
1 |
| Arbeitszeit |
≥ 8 Stunden |
| Adaptereingang |
DC100～240V 50Hz/60Hz |
| Adapterausgang |
AC 12V |
| Adapterleistung |
36W |
| Datenspeicherung |
SD-Karte (16G) |
| Alarm |
1 |
| Arbeitstemperatur |
-10℃～45℃ |
| Lagertemperatur |
-20℃～60℃ |
| IP-Schutzart |
IP65 |
| Abmessungen |
245*155*55mm |
| Gewicht |
1,18 kg (inklusive Akku) |
| Konventionelles UT-Modell |
| Sondentyp |
LEMO 00 |
| Kanaltyp |
Einzelkanal |
| Kanalnummer |
500 Gruppen (skalierbar) |
| Pulsart |
Negative scharfe Welle |
| Sende-Spannung |
50～350V, Schrittweite 50V |
| Dämpfung |
560 Ω |
| Verstärkung |
0~110dB, Schrittweite: 0,5/2/6/12dB |
| Feinabstimmung der Verstärkung |
-4~+4 |
| Oberflächenkompensation |
Gesamter Verstärkungsbereich |
| Arbeitsfrequenz |
0,5~20MHz; |
| Sondentyp |
Einzel-, Doppel-, Durchstrahlungs-, Tauchtyp |
| Filter |
Drei wählbar:
1~4MHz/0,5~10MHz/2~20MHz
|
| Erkennungsmodus |
Negativ/Positiv/Zwei-Wege/RF |
| Unterdrückung |
0~80%, Schrittweite 1% |
| Prüfbereich |
0~15000mm, Minimaler Anzeigebereich: 15mm (in Stahl) |
| Materialgeschwindigkeit |
100~20000m/s |
| Pulsverschiebung |
-10~1000mm |
| P DELAY |
0~200us |
| X-VAL |
0~100mm |
| Leitfaden |
Schweißnaht-, Blech-, Schmiedeinspektion |
| Prüfpunkt |
Spitze/X-Wert/J-Wert |
| Messung |
Tor: Amplitude, Amplituden-dB-Wert, Bereich, horizontale Entfernung, vertikale Entfernung, Differenzwert zwischen Tor A und B
Cursor: 2 Kreuzcursor, können horizontale und vertikale Entfernung sowie den Abstand zwischen den Cursorn messen (unter B-Scan-Funktion)
|
| Tor |
Torstart: gesamter Bereich |
| Torbreite: gesamter Bereich |
| Torpegel: 10~90%, Schrittweite: 1% |
| Kurve |
DAC, maximal sechs Kurven, entsprechen NB/T 47013, GB/T 11345, GB/T 29712 und anderen Standards |
| TCG, maximal sechs Kurven |
| AVG |
| Weitere Funktionen |
Vollbild, Cursorumschaltung (Bereich/Höhe/Horizont), Einzel-/kontinuierliche automatische Verstärkung (10~100%, Schrittweite 10%), Echo-Vergleich, Echo-Vollbild, Spitzenhüllkurve, Spitzenwertspeicher, Schnellscan, externer Modus, Screenshot |
| Spitzenwert-Einfrieren/Riss-Tiefe/Tor-Erweiterung//Oberflächenmodifikation/ B-Scan/Flachschweißnaht-Simulation//Video |
| Alarm |
Schall- und Lichtalarm |
| Empfindlichkeitsreserve |
≥ 65dB (200mm—Φ2FH, 2,5PΦ20) |
| Fehler der horizontalen Linearität |
≤ 0,3% |
| Fehler der vertikalen Linearität |
≤ 3% |
| Fehler der Amplitudenlinearität |
≤ ±2% |
| Dämpfungsgenauigkeit |
20dB ±1 dB |
| Dynamikbereich |
≥ 32dB |
| Fernauflösung |
≥ 26dB |
| Rauschpegel |
＜40×10-9 V/ |
|
|
|
Standardkonfiguration
|
|
Name |
menge |
| 1 |
Haupteinheit |
1 |
| 2 |
Netzteil |
1 |
| 3 |
Sondenanschlusskabel BNC-C6 |
2 |
| 4 |
Instrumentenkoffer |
1 |
| 5 |
Bedienungsanleitung |
1 |
| 6 |
Gerade Sonde 10mm 2,5MHz |
1 |
| 7 |
Winkelsonde 13x13 K2 2,5MHz |
1 |
| 8 |
Garantiekarte |
1 |
