HRD-120Online-Ausrüstung für die nicht zerstörende Prüfung von Drahtseilen
一. Produktübersicht
◆Online-Erkennung von DrahtseilInnen- und Außendrahtbruch, Verschleiß, Rost, Verformung, lose Stränge, übersprungene Drähte, Materialveränderungen und andere Mängel.
◆ Der Prüfbericht kann den Standards verschiedener Branchen entsprechen und enthält die Anzahl der zerbrochenen Drähte und das Verhältnis der zerbrochenen Drahtfläche zur Gesamtfläche des Drahtes.
◆ Die Verwendung einer Computer-USB-Schnittstelle (verkabelt) oder eines "eigenen Wi-Fi-Netzwerks" (drahtlos) zur direkten Probenahmeverarbeitungsanalyse mit Online-Lauf- und Licht-Alarm und Echtzeitanzeige der Ergebnisse.
◆ Umkreisstruktur des Sensors, Umkreisumgebung, axiale Magnetisierung, sofortige Magnetisierung des Drahtseils bis zum Sättigungszustand.
◆ Der Sensor besteht aus einer Aluminiumlegierung, die wasserdicht, staubdicht, stoßfest und feuchtigkeitsdicht ist.
◆ Stabiler Betrieb, zuverlässige Leistung, hohe Detektionsgenauigkeit, starke Interferenzsicherung, genaue Daten.
◆ Software ADAPTES zu Win-dows 98/2000 / xp/Vista/ Win-dows 7/8/10/11 verschiedene Betriebssysteme
◆ Es wird häufig in Bergbau, Seilbahnen, Hebegeräten, Aufzügen, Hafenmaschinen, Seilbrücken und anderen Bereichen eingesetzt.
二.Systemkonfiguration und -modell

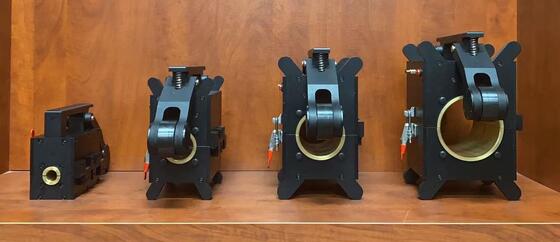

Alle müssen angepasst werden: Drahtseilfehlererkennung (48mm klein - 78mm mittel - 108mm groß)
|
S.N. |
Konfiguration des Namens und Modells |
Anzahl |
Das ist Mark. |
| Sensoren |
1 |
• Integrierte Sensorik
• Hochgeschwindigkeitsreversibler Exzitator • Hochleitfähigkeitsignalkonzentrator
• Anzeige Hall magnetische Empfindlichkeit Gruppe • Schwebende Zentrierung Verschleiß Führer Hülse
• Hochpräzisions-Distanzkodeger • Automatisches Positionierungsradwalzen
|
1Satz |
Ein Encoder enthalten |
| 2 |
• Echtzeit-Alarm (Digital-Analog-Hi-Fi)
•AD-Analog-Digital-Umwandlungsmodul • Automatisches Geräuschabweisungsmodul
• Schall- und Sichtwarmmodul für Defekte • Modul zur Qualitätssicherung der Erkennung
•DAQ Plug and Play-Modus
|
1Satz |
Einschließlich Wi-Fi-Erfassung |
|
3 |
Auswechselbarer Futterhülle |
5 Sätze |
Spezifikationen sind separat zu diskutieren |
| Verarbeitungseinheit |
4 |
USB-Übertragungskabel |
1 Prozent |
20 Meter lang, maßgefertigt |
| 5 |
Wi-Fi-Antenne |
2 Stück |
Einer ist für Ersatzteile. |
| 6 |
V3.0-Version Signal-Echtzeit-Verarbeitungssoftware |
1 Satz |
|
| 7 |
Datenerfassung Computer (Tablet-Typ) |
1 Einheit |
Mitgeliefertes Ladegerät |
| Zubehör |
8 |
Maßgeschneiderter Instrumentenschrank |
1 Prozent |
Maßgeschneidertes Schaltwerk |
| 9 |
Allein-Ladegerät |
1 Prozent |
Rotlicht: Laden
Grün: voll
|
| 10 |
Flexibles Traktionssicherungskabel |
1 Prozent |
Flexible Verbindungen für Sensoren |
| 11 |
Betriebsanleitung (zusammenhängende technische Daten) |
1 Prozent |
|
| 12 |
Bescheinigung (Garantie-Karte) |
1 Prozent |
|
| 13 |
Verpackungsliste |
1 Prozent |
|
Anmerkung: 1, darunter 7 Tablet-Doppelnutzungscomputer sind optional (die Kosten sind je nach Nachfrage zusätzlich);
2, alle Größen können auf Anfrage angepasst werden (und können genau angepasst werden austauschbare Auskleidung); Wie 48mm + 24mm austauschbare Busche
三.Technischer Kern und juristische Qualifikation
1- virtuelles Instrument: Seil unendliche Unsicherheit.und die direkte Probenahmeverarbeitung durch Computer können keine verpasste Erkennung und keine Fehleinschätzung gewährleisten, genau wie beim Ansehen eines Films, beim Scannen des Drahtseils während des gesamten Prozesses, sind die Ergebnisse genau und gut wiederholbar.
2. Drei feste Instrumente: Gemäß den nationalen Normen für Schrott aus Drahtseilen in verschiedenen Industriezweigen, wendet dieses Produkt elektromagnetische qualitative, quantitative, Positionierung,Online-nicht zerstörende Erkennung von Drahtseilen, inneren und äußeren zerbrochenen Drähten, Rost, Verschleiß, Veränderungen des Querschnitts des Metalls, lose Stränge, Übersprungdraht, Verformungen, Materialanomalien und andere Defekte.
3Rechtsinstrument: im Einklang mit der amerikanischen Norm ASTM1571-2021 und der nationalen Norm GB/T21387-2008.
四. Technische Indikatoren
Die gesamte Serie kann dieDurchmesserbereich des Drahtseils:φ1.5-300 mm (es ist notwendig, verschiedene Sensorreihen mit Spezifikationen zu konfigurieren)
Relative Geschwindigkeit von Sensor und Seil: 0,0-6,0 m/s Beste Geschwindigkeit: 0,1-0,5 m/s
Die optimale Lücke zwischen dem Sensorführer-Hülle und dem Drahtseil ist 2-4 mm, und die zulässige Lücke ist 0-15 mm
Fähigkeit zur Erkennung eines defekten Kabels (LF)
Qualitativ: Diedie Genauigkeit der qualitativen Erkennung eines einzelnen zentralisierten zerbrochenen Drahtes beträgt99.99%
Quantitative: Die Anzahl der zerbrochenen Drähte an einem Ort ermöglicht es einer oder einer gleichwertigen Wurzel, falsch zu beurteilen
Die Genauigkeit beträgt mehr als 92%, wenn die Anzahl der zerbrochenen Drähte an einem einzigen Ort für mehr als 100 Mal fehlerfrei erkannt wird
Quantitative Veränderungsrate des Metallquerschnitts (LMA)
Dieder zulässige Wiederholungsfehler der Detektionsempfindlichkeit beträgt± 0,055%
Diezulässiger Fehler des Prüfgenauigkeitsanzeigens:± 0,2%
Position (L) Erkennungsfähigkeit: Prozentsatz des Fehlerwerts der Erkennungslängenanzeige: ±0,2%
Stromversorgung:5V von der Computerbatterie
Sensorgewicht: gemeinsame Spezifikationen < 10 kg (nach Maßgabe der tatsächlichen Situation angepasst)
Umgebungstemperatur:-10°C bis 40°CAtmosphärischer Druck:86 ~ 106Kpa Relative Luftfeuchtigkeit: ≤ 85%
