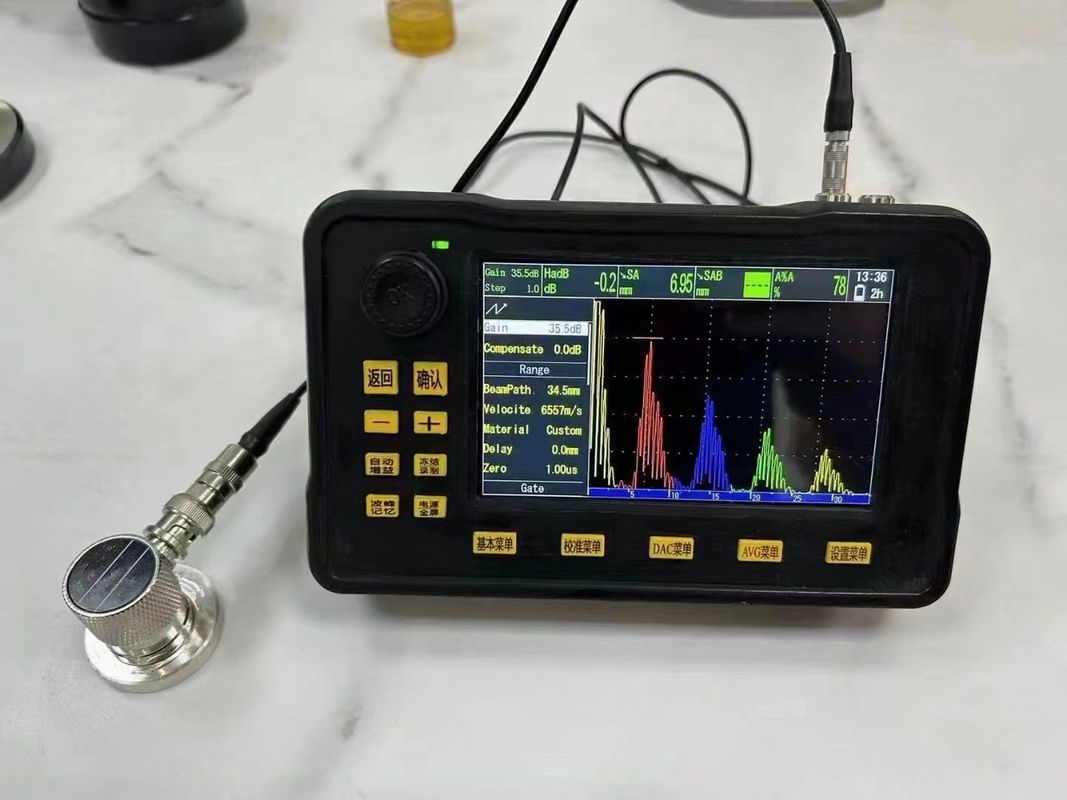

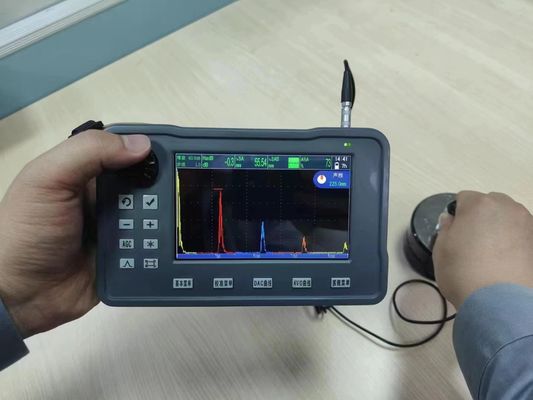

Ultraschallfehlerdetektor FD540mini
Kurze Einführung
FD540mini Ultraschall Fehlerdetektor ist eine neue Art von Ultraschall-Prüfung Produkt von unserer Firma eingeführt, weit verbreitet in Branchen wie Kessel, Druckbehälter, Energie, Erdöl, Chemie,Offshore-Öl, Rohrleitungen, Schiffbau, Automobil, Maschinenbau, Metallurgie, Metallverarbeitung, Stahlkonstruktionen, Eisenbahnverkehr, Atomkraft, Universitäten usw.findenDer digitale Ultraschallfehlerdetektor verfügt über eine kompakte Struktur, eine stabile Wellenform, einestarke Ausdauer, hohe Empfindlichkeit, schnelle Reaktion und eine maximale Wiederholungsfrequenz von bis zu 10000 Hz. Es handelt sich um ein extrem tragbares Ultraschallfehlererkennungsprodukt.
Eigenschaften
1: Die Karosserie ist leicht und kann mit einer Hand bedient werden.
2: PD65W schnelle Ladung + 12 Stunden lange Akkulaufzeit.
3: 5,0-Zoll IPS-Hoch-Definition-Display mit einer brandneuen Benutzeroberfläche.
4: Unterstützung von Vollbild-Touch, schnelle Gesten, virtuelle Tastatur,
leicht zu bedienen
5: mit DAC, AVG, automatischer Verstärkung, Spitzenspeicher, Farbhalbspann, B-Scan
und andere berufliche Aufgaben.
6: Einschließlich chinesischer und englischer Schaltung, Datenexport auf SD-Karte, Online
Upgrade, Screen Capture und viele andere praktische Funktionen.
Technische Parameter
|
Erfassungsbereich
|
10 m(Langwellenkohlenstoffstahl)
(Anforderungen an die metrologische Leistung:
≥3500 mm)
|
|
Im Pulsmodus
|
Scharfer Puls, quadratische Welle, doppel quadratische Welle
|
|
Impulsspannung
|
25 V- Ich weiß.300 V einstellbar Schrittweise 25 V
|
|
Breite des Pulsens
|
0ns- Ich weiß.500 ns kontinuierlich einstellbar, 10 ns Tempo
|
|
Dämpfung
|
Stärke und Schwäche verstellbar
|
|
Wiederholung des Puls
Häufigkeit
|
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
mit einem Tempo von 10 Hz
|
|
Gewinn
|
120 dB, Schritt 0,1 dB, 1 dB, 10 dB
|
|
Bandbreite
|
0.1MHz- Ich weiß.20 MHz
|
|
Wellenfilter
|
1M bis 5M
|
|
Bildschirm
|
5.0-Zoll-LCD, die effektive Bildschirmgröße beträgt 108 mm lang und 64 mm breit
|
|
Entschließung
|
800 × 480
|
|
Instrumentenschnittstelle
|
Bei der Verwendung von LEMO-00 C5
|
|
Alarm
|
Alarm für Gate A, B
|
|
Ausgabeoberfläche
|
USB Typ C
|
|
Erkennungsmodus
|
Vollwelle, positive Halbwelle, negative Halbwelle, HF
|
|
Tor
|
Unabhängig A, B
|
|
Messmodus
|
Spitze, Wellenseite
|
|
Gedächtnis
|
SD-Karte 1G
|
|
Inhalt speichern
|
Einzelbild, Mehrbild-kontinuierliche Aufzeichnung (≤ 200 Bilder)
|
|
Quantitative Art
|
DAC-Kurve,Durchschnittswert (DGS)
|
|
Hilfsfunktionen
|
Unterstützen Sie Touch, virtuelle Tastatur, PD schnell
Aufladen, automatische Verstärkung, Spitzenspeicher, Einfrieren
|
|
Fehlererkennung
Standards
|
AWS D1.1/D1.5,Anmerkung/T 47013,GB/T 29712,Gewichtung und Verringerung
|
|
Größe und Gewicht
|
183 mm × 113 mm × 45 mm 780 g,Batterie inbegriffen
|
|
Batterie
|
12 Stunden
|
|
Einheit
|
Metrische, kaiserliche
|
|
Betriebstemperatur
|
-10°C- Ich weiß.55°C
|
|
Ladegerät
|
Generaldirektion(100- Ich weiß.Schnellspannung,50- Ich weiß.60 Hz)
|
|
Entschließung
|
36 dB
(Metrologische Leistungsanforderungen:≥ 26 dB)
|
|
Dynamischer Bereich
|
40 dB
(Metrologische Leistungsanforderungen:≥ 26 dB)
|
|
Empfindlichkeitsmarge
|
60 dB
(Metrologische Leistungsanforderungen:≥ 42 dB)
|
|
Vertikale Linearität
|
20,8%
(Metrologische Leistungsanforderungen:≤ 6%)
|
|
Horizontale
Linearität
|
00,6%
(Metrologische Leistungsanforderungen:≤ 2%)
|
|
Sprache
|
Chinesisch/Englisch
|
Standardkonfiguration
|
Seriennummerr
|
Name
|
Zahl
|
|
1
|
Gastgeber FD540mini
|
1
|
|
2
|
Sonde (Hochgenauigkeits-Rechtsonde, Winkelsonde)
|
2
|
|
3
|
Sondenleitung
|
2
|
|
4
|
Ladegerät
|
1
|
|
5
|
Stromleitung
|
1
|
|
6
|
Gebrauchsanleitung
|
1
|
|
7
|
Bescheinigung über die Konformität
|
1
|
|
8
|
Garantie-Karte
|
1
|
|
9
|
Stromversorgung
|
1
|
