Hochleistungsfähiges, Mehrzweck- und intelligentes Mehrfrequenz-Fernfeld-Wirbelstromprüfgerät

Hochleistungs-, Mehrzweck- und intelligentes Mehrfrequenz-Wirbelstromprüfgerät für Fernfeld

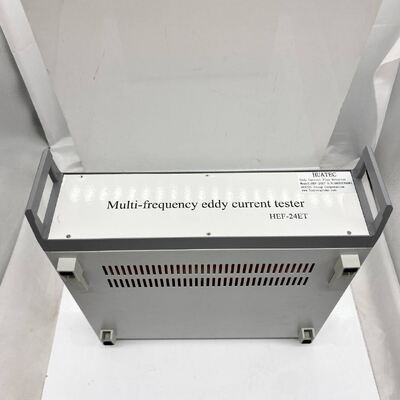

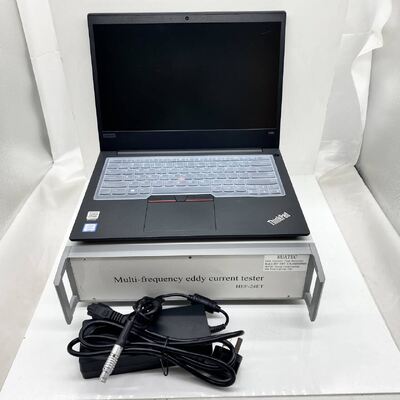

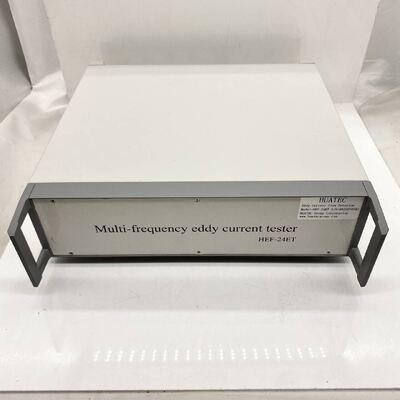

Das intelligente, volldigitale Mehrfrequenz-Wirbelstromprüfgerät HEF-24ET ist ein Wirbelstrom-Prüfgerät der neuen Generation für die zerstörungsfreie Prüfung. Durch die Übernahme modernster digitaler Elektroniktechnologie, Mehrfrequenz-Wirbelstromtechnologie und Mikroprozessortechnologie kann es in Echtzeit effektive Risse an der Innen- und Außenwand von ferromagnetischen und nicht-ferromagnetischen Metallrohren erkennen.

Das HEF-24ET verfügt über ein komplettes Wirbelstromprüfsystem. Integriert mit herkömmlichen Mehrfrequenz-, Mehrkanal- und herkömmlichen Wirbelstromprüfsystemen kann es auch zu einem hochleistungsfähigen, vielseitigen und intelligenten Wirbelstromprüfgerät umfunktioniert werden.

Mit vier relativ unabhängigen Prüfkanälen kann das HEF-24ET vier absolute und vier differentielle Wirbelstromsignale empfangen. Durch Soft-Switching kann das Gerät auch zu zwei Zweifrequenz-Wirbelstromprüfdetektoren mit zwei gleichzeitigen Sondenanschlüssen umgeschaltet werden. Die Prüffrequenz liegt zwischen 50 Hz und 10 MHz mit einem wählbaren Frequenzbereich und verfügt über die Funktion der Verstärkung schwacher Prüfsignale und eine starke Entstörungsfähigkeit. Bei der Prüfung von Rohrbrüchen kann es mit einer Innen-Durchgangssonde leicht Defekte wie Risse an der Innen-/Außenwand, Lochfraß, Korrosion, Ausdünnung, Wandmaterial und interne Defekte erkennen. Es zeichnet sich durch computergesteuerte automatische Prüfung, digitale Anzeige, hohe Prüfempfindlichkeit, stabile Leistung und so weiter aus.

Daher ist das HEF-24ET besonders geeignet für die Fehlererkennung und Wanddickenmessung sowie die Auswertungsanalyse von verschiedenen Metallrohren (Kupfer, Titan, Aluminium, Zirkonium und andere Metallmaterialien) und Metallteilen im Einsatz in den Bereichen Kernenergie, Elektrizität, Petrochemie, Luft- und Raumfahrt, Luftfahrt und anderen Abteilungen. Detaillierter, wie z. B. die Prüfung von Kesselrohren vor oder während des Betriebs, Wärmetauscherrohren, unterirdischen Rohren und Gusseisenrohren usw.

Spezifikation

1. Frequenzbereich: 50 Hz ~ 10 MHz

2. Zwei unabhängig wählbare Frequenzen

3. 3 Mischeinheit (automatischer Mischer)

4. Echtzeit-Spur-Speicher für 4 Wirbelstromsignale

5. Verstärkungsbereich: 0 ~ 99 dB kontinuierlich einstellbar, die Arbeit jeder Stufe in 0,1 dB Schritten

6. Phasendrehung: 0 ~ 359 ° kontinuierlich einstellbar, Präzision 1 °. Während des Phasen-Einstellvorgangs zeigt der Bildschirm sofort die Phasenänderung der Impedanz nach den Plänen und die Amplitude und Phase des Wirbelstromsignals an, was bequem und intuitiv ist

7. Einstellbare Sondenanregung, 1-8

8. Schnelles digitales / analoges elektronisches Gleichgewicht

9. Vier Spuren Impedanzplan- und acht interne Bandkurven-Analyseanzeige,

10. Zeitbasis-Scan-Anzeige.

11. Verzögerte Blanking-Funktion des Speicherpfads

12. Menügeführter Dialog zwischen Mensch und Maschine (in englischer Sprache).

13. Betriebssystem ist WinXp, Win7, Win8

14. Automatische Messung von Signalamplitude und -phase sowie langsame (einstellbare) Wiedergabe von Wirbelstromsignalen

15. Digitale Filterung: Tiefpass: 0 Hz ~ 2000 Hz, Hochpass: 0 Hz ~ 2000 Hz.

16. Konfigurationsanalysefunktion

17. Kann mit absoluten, differentiellen und Selbstvergleichsformen ausgestattet werden, einschließlich Durchgangstyp, Interpolationstyp, Flachtyp, Punkt-, Dreh- und anderen Sonden

18. Mit einem einzigartigen Alarm im Nicht-Konstant-Amplituden-Phasen-/Amplitudenbereich

19. Mehrere Hardware-Alarm-Ausgangsports

20. Echtzeit-Alarm-Ausgabe, verzögerte Alarm-Ausgabe

21. Massenspeicher für verschiedene Prüfverfahren und Testdaten

22. C-Scan-Anzeige

23. Automatische Anzeige von Phasen-/Fehlertiefenkurven

24. Anzeige des Querschnittsdiagramms der im Betrieb befindlichen Rohrleitung, der Rangnummer der geprüften Rohre und der Wirbelstromprüfsignale auf einem Bildschirm.

25. Klassifizierte Markierungen des Rohrquerschnittsdiagramms zur Bildung einer Übersichtskarte der Wirbelstromprüfung von im Betrieb befindlichen Rohrleitungen

26. Klassifizierte statistische Testergebnisse (Tabellen- und Histogrammanzeige) zur Erleichterung der kumulativen Analyse der Testergebnisse

27. Automatische Anzeige von Kalender und Uhrzeit

28. Optionales Datenanalysesystem

Anwendungen

Besonders geeignet für die Bereiche Kernenergie, Elektrizität, Petrochemie, Luft- und Raumfahrt, Luftfahrt und andere Abteilungen für die Fehlererkennung und Wanddickenmessung von im Betrieb befindlichen Kupfer-, Titan-, Aluminium-, Zirkonium- und anderen Rohren, Metallteilen sowie für die Prüfung, Analyse und Auswertung verschiedener ferromagnetischer Rohrleitungen.
