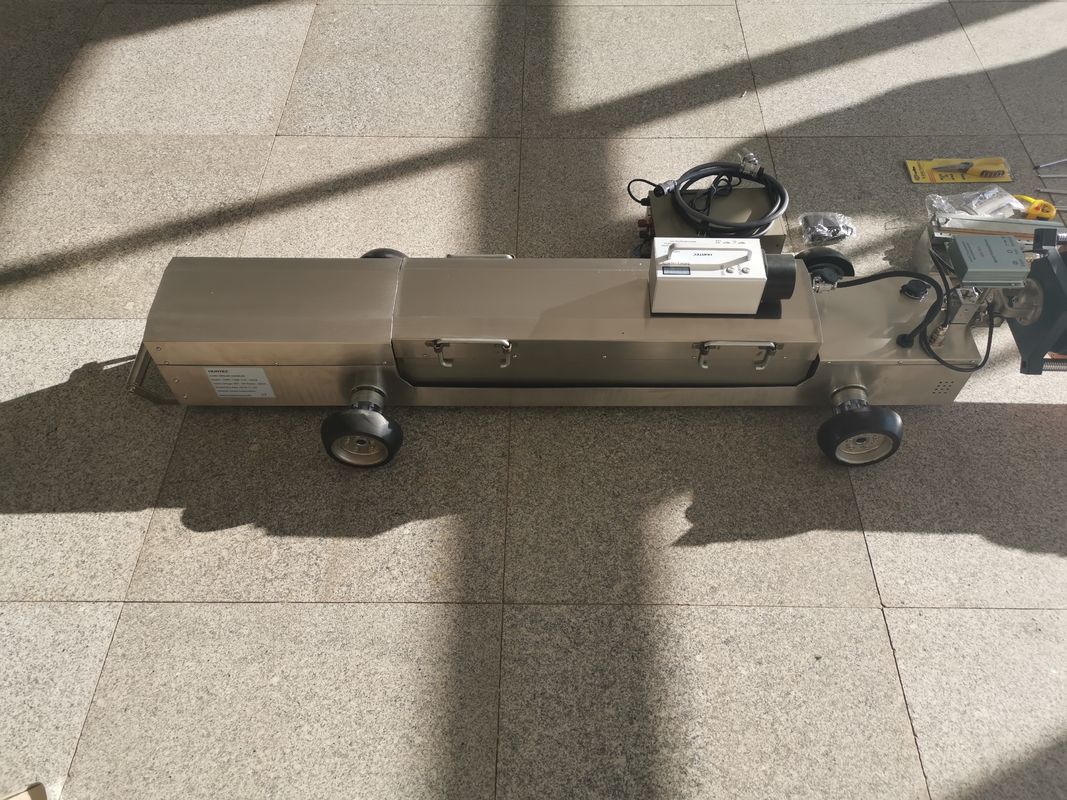

HUATEC Röntgenrohr-Inspektionsroboter HXPC-100B1
Hauptinspektionsobjekte
·Inspektion von Rohrleitungs-Umfangsnahtschweißungen: 100% Panorama-Belichtung wird für Stumpfnahtschweißungen von Rohrleitungen durchgeführt, um Defekte wie Porosität, Schlackeneinschlüsse, mangelnde Durchdringung, Risse usw. zu erkennen. Diese Art der Inspektion verwendet typischerweise einen 360 ° x 30 ° Röntgenstrahl, um eine zirkuläre Schweißnahtabbildung zu gewährleisten.
·Inspektion von Korrosion und Wandstärke des Rohrleitungskörpers: Es kann Korrosion, Erosion und Wandstärkenverlust der Innenwand der Rohrleitung identifizieren, einschließlich Korrosion unter der Isolationsschicht (CUI) von Rohrleitungen mit Isolationsschicht, und erfordert normalerweise keine Abschaltung oder Entfernung der Isolationsschicht.
·Interne strukturelle Anomalien: Verstopfungen, Ablagerungen, Verformungen oder andere mechanische Schäden im Inneren der Rohrleitung werden festgestellt.
Parameter
|
Roboter-Modell
|
HXPC-100B1X
|
|
Anwendbarer Rohrinnen-Durchmesser
|
Φ400-1100 mm
|
|
Optimale Steigung für die Reinigung von Rohren
|
12°
|
|
Steuerungsmethode
|
Magnetische Positionierung
|
|
Ausgangsspannung
|
150-250 kv
|
|
Ausgangsstrom
|
3 mA
|
|
Belichtungszeit
|
0-3 min
|
|
Positionierungsgenauigkeit
|
±5 mm
|
|
Fahrgeschwindigkeit
|
12 m/min
|
|
Batteriespannung / Kapazität
|
108V/7AH,108V/12AH
|
|
Nicht-Belichtungs-Fahrstrecke
|
2000m
|
|
Anwendbare Wandstärke
|
≤34mm
|
|
Gesamtlänge des Roboters mm
|
2100(Karosserie1100mmSchuh550mm)
|
|
Antriebsart
|
Einzelantrieb
|
|
Fokusgröße
|
2.0*2.0
|
|
Röntgenstrahlwinkel
|
360°*30°
|
|
Betriebsumgebungstemperatur
|
-20°C bis +75°C
|
|
Lagertemperatur
|
0°C bis +60°C
|
|
Anwendbare Umgebungsfeuchtigkeit
|
≤85%
|
|
Gewicht des Akkupacks
|
21Kg,42Kg
|
|
Gewicht des Generators
|
13kg
|
|
Gewicht des Kletterwerks
|
30kg
|
|
Wenderadius des Roboters
|
＞7D
|
|
Generatortyp
|
HUATEC XXGH-2505 KeramikröhreMerkmale
|
l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden. l
Der magnetische Empfänger verfügt über 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser gerecht werden.
