Magnaflux Tortenfeldanzeige

Magnaflux Pie Field Indicator

Übersicht

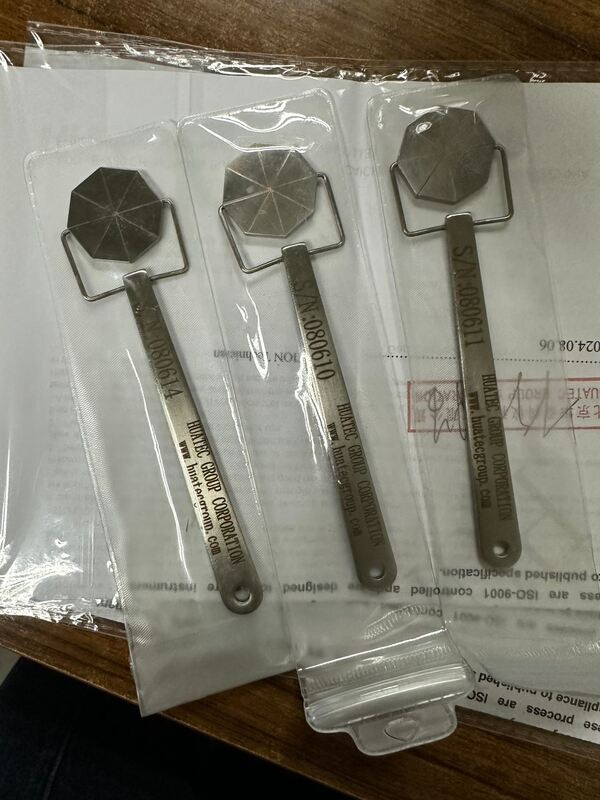

Der Pie Gauge ist ein Werkzeug zur schnellen Überprüfung der Magnetflussrichtung auf einer Oberfläche. Er besteht aus acht ferromagnetischen Segmenten, die zu einem Stück verlötet sind und ein Sternmuster aus nicht-ferromagnetischen Diskontinuitäten bilden. Die acht linearen Diskontinuitäten liefern Anzeigen in alle Richtungen. Typischerweise wird der Pie Gauge mit trockenen Pulvern für die Jochprüfung verwendet, kann in jedem Winkel gehalten werden und erzeugt Anzeigen senkrecht zur Richtung des Magnetflusses. Nicht-ferromagnetischer Griff mit Gelenk.

Anleitung

Legen Sie den Pie Gauge so flach wie möglich auf die Prüfoberfläche, wobei die sichtbaren Kuchensegmente nach unten zeigen. Magnetisieren Sie die Oberfläche und tragen Sie magnetische Partikel auf. Anzeigen bilden sich entlang von Linien, die die Richtung des Magnetflusses kreuzen. Anzeigen senkrecht zum Magnetfluss sind stärker und besser definiert als Anzeigen im Winkel. Keine Anzeigen bilden sich parallel zum Magnetfluss (in einer Linie damit). Hinweis: Der Pie Gauge zeigt nicht die Magnetfeldstärke an.
