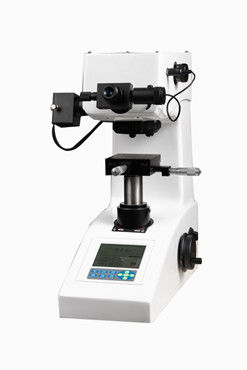

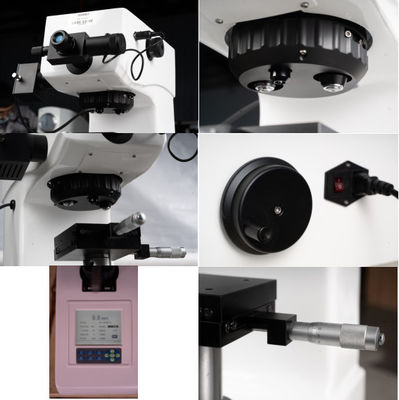

HVS-100MDX-AXY Vollautomatisches Revolver-Digitalanzeige-Touchscreen-Vickers-Härteprüfgerät
Das vollautomatische Mikrovickers-Härteprüfgerät HVS-100MDX-AXY besteht aus zwei Teilen:
l THV-100MDX Automatisches Revolver-Digitalanzeige-Touchscreen-Vickers-Härteprüfgerät
l HVS—AXY Vickers automatische Mess- und Steuersystem für Härte
HV-100MDX Automatisches Revolver-Digitalanzeige-Touchscreen-Vickers-Härteprüfgerät
Ⅰ,Produktvorstellung:
Das HV-100MDXautomatische Revolver-Digitalanzeige-Touchscreen-Vickers-Härteprüfgerät ist ein:
1. 10 Prüfkraftstufen, maximale Kraft 100 kg
2. Automatischer Ziegelstein-Turm
3. Automatische numerische Anzeige des Härtewertes
4. 8-Zoll Touchscreen-Oberfläche, einfach zu bedienen
Ⅱ,Hauptmerkmale
1. 10 Prüfkraftstufen, die alle Prüfkräfte innerhalb des Standards erfüllen
2. 8-Zoll Touchscreen-Oberfläche, einfach für Benutzer zu bedienen;
3. Der drehbare Revolver ist mit zwei Objektiven mit unterschiedlicher Vergrößerung, 10X und 20X, ausgestattet, die bei Bedarf zur Abtastung eines breiten Bereichs von Probenkonturen bei niedriger Vergrößerung verwendet werden können.
4. Sowohl Objektive mit 10-facher als auch mit 20-facher Vergrößerung sind für Messungen verfügbar, 40X ist optional.
5. Während des Tests wechseln sich der Eindringkörper und das Objektiv automatisch ab, und der Prüfpunkt wird automatisch präzise positioniert;
6. Es kann anhand von Standard-Härteblöcken oder Längenskala kalibriert werden, und die Härtekorrektur kann automatisch nach hohen, mittleren und niedrigen Härtewerten durchgeführt werden, wodurch der Härtewert genauer wird.
7. Umrechnung zwischen verschiedenen Härtewerten;
8. Alle Prüfparameter und Prüfergebnisse werden im Excel-Format auf einem USB-Stick gespeichert, um die Datenverarbeitung und die Ausgabe von Prüfberichten zu erleichtern;
9. Prüfeinstellungsparameter sind passwortgeschützt;
10. Die Lichtquelle verwendet eine LED-Lampe, die eine lange Lebensdauer hat und keine Glühbirne ersetzt werden muss;
11. Eingebaute Kamera, klarere Bilder;
12. Mehrere Sprachen, einschließlich Chinesisch und Englisch, stehen zur Auswahl ;
Ⅲ,Technische Parameter:
|
Modell
|
HV-100MDX
|
|
Prüfkraft
|
2,0 kgf (19,6 N), 3,0 kgf (29,4 N), 5,0 kgf (49,0 N), 10,0 kgf (98,0 N), 20,0 kgf (196 N), 30,0 kgf (294 N), 50,0 kgf (490 N) ,60,0 kgf (588 N),80,0 kgf (784 N),100,0 kgf (980 N)(Kraftwert kann angepasst werden)
|
|
Implementierungsstandards
|
GBT4340.1, GBT4340.2, ASTM_E92
|
|
Härtewertumrechnung
|
Nach GB1172-99 und ASTM-Standards
|
|
Genauigkeit entspricht
|
JJG260-91, JIS B 7725, JIS B 7734, GB/T3430.2-99
ASTM E-384, ISO 6507-2, ISO4546
|
|
Lademethode
|
Automatisches Laden/Halten/Entladen
|
|
Drehrevolvermechanismus
|
Automatisch, manuell
Objektiv - Eindringkörper - Objektiv automatische Umschaltung und Drehung
Der automatische Revolver bietet eine schnelle und einfache Bedienungssequenz ohne manuelles Drehen des Revolvers und ermöglicht die automatische Umschaltung von Objektiv und Eindringkörper. Das Objektivzentrum und das Eindringkörperzentrum sind innerhalb von 1 Mikrometer präzise ausgerichtet, um eine genaue Positionierung der Probe während der Eindringung zu gewährleisten. Die Position des Objektivzentrums ist einstellbar.
|
|
Mindest-Prüfeinheit
|
0,01 μm
|
|
Datenausgabe
|
LCD-Anzeige, direkt auf USB im EXCEL-Format speichern
|
|
Umrechnungsskala
|
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
|
|
Härteprüfbereich
|
8~2900HV
|
|
Prüfkraftanwendungsmethode
|
Automatisch (Laden, Halten, Entladen)
|
|
Messokular
|
Elektronisch 10x
|
|
Objektiv
|
10X, 20X
|
|
Gesamtvergrößerung
|
100X, 200X
|
|
Prüfkraft-Haltezeit
|
1~99s
|
|
Maximal zulässige Probenhöhe
|
160mm
|
|
Abstand vom Zentrum des Eindringkörpers zur Außenwand
|
160mm
|
|
Größe
|
580*190*700mm
|
|
Gewicht
|
ca. 55 kg
|
|
Stromversorgung
|
AC220V + 5%, 50-60Hz
|
Ⅴ,Standardzubehör:
|
Name
|
Menge
|
Name
|
Menge
|
|
Mikrometerokular
|
1
|
Flache Prüfbank
|
1
|
|
Vickers-Härteprüfblock
|
2 Stück
|
Ersatzsicherung (2A)
|
2 Stück
|
|
Netzkabel
|
1 Wurzel
|
Staubbeutel
|
1
|
|
USB-Stick
|
1
|
Stift
|
1
|
|
Innensechskantschlüssel (2,5 mm)
|
1
|
Nivellierfüße
|
4
|
|
Produktzertifikat, Garantiekarte
|
1 Portion
|
Handbuch
|
1 Portion
|
HVS—AXY Vickers Härte automatische Mess- und Steuersystem
Das HVS-AXY Vickers Härte automatische Mess- und Steuersystem ist ein computergesteuertes System, das unabhängig von Naibo entwickelt wurde (Software-Registrierungszertifikat Nr.: 2016SR176822). Es lässt sich nahtlos mit verschiedenen Vickers-Modellen (einschließlich Mikrovickers) verbinden, um ein perfektes automatisches Messsystem für Härteprüfgeräte zu bilden.
Dieses automatische Härtemesssystem wird hauptsächlich für Vickers-Härteprüfungen verschiedener Metalle und einiger nichtmetallischer Materialien verwendet. Es kann die Härte verschiedener Metallteile und Teile nach thermischer Nachbehandlung messen. Es eignet sich auch zur Messung der effektiven gehärteten Schichttiefe, von Wärmeeinflusszonen von Beschichtungen und Schweißnähten. Es kann auch zur Beobachtung der inneren metallographischen Struktur verschiedener Metallteile sowie zur Erfassung, Anzeige und zum Drucken von Bildern verwendet werden.
Das System eignet sich besonders zur Messung der Oberflächenhärte, der Härtegradientenverteilungskurve und der effektiven gehärteten Schichttiefe von wärmebehandelten Werkstücken.
一, Technische Parameter
1. Die Kamera ist mit 5 Millionen Pixeln integriert und das Bild ist klar .
2. Computer Betriebssystem: Windows 10
3. Hochpräzise automatische XY-Bühne
|
Antriebsmotor
|
Schrittmotor
|
|
Antriebssteuerung
|
Die Bewegungsgeschwindigkeit auf der XY-Achse kann über die Software flexibel geändert werden
|
|
Größe
|
110 × 110 mm
|
|
Maximale Bewegungsdistanz
|
50 × 50 mm in XY-Richtung
|
|
Minimale Bewegungsdistanz
|
1 mm
|
|
Bewegungsgeschwindigkeit
|
1-10 mm/Sek., einstellbar
|
|
Wiederholgenauigkeit der Verschiebung
|
Innerhalb von 1 um-3 um
|
|
Einstellung des Bühnenbewegungsmodus
|
Sie können Punkte automatisch auswählen, indem Sie mit der Maus auf einen beliebigen Punkt in der Benutzeroberfläche klicken, die Startposition der geraden Linie und die zufällige Bewegungsposition festlegen und die Bewegung der automatischen XY-Übersetzungsbühne in 8 Richtungen durch Klicken mit der Maus steuern. Sie können die Geschwindigkeit anpassen, automatisch zurücksetzen und die Koordinaten nach Belieben löschen.
|
4. Mess- und Steuerungssoftware
|
Systembeschreibung
|
Es kann eine Panorama- und Kantenscans durchführen. Es kann automatisch kontinuierliches Drücken, Halten der Last, Lesen und Aufzeichnen von Daten abschließen. Durch Auswahl einer Messmethode werden alle Messungen automatisch und schnell abgeschlossen.
Wählen Sie je nach Bedarf aus geraden Linien, Zickzacklinien, Kreisen, Bögen, zufälligen Punkten, Matrizen und selbstlernenden Modi; verbessern Sie die Lesbarkeit von unklaren Eindrücken auf nicht glatten Oberflächen durch Datenverarbeitungssoftware;
Die Tiefe der gehärteten Schicht, die sich nach kontinuierlicher Messung der Probe gebildet hat, kann in Tabellenform angezeigt werden;
Es kann bequem verschiedene Messdaten, Härtewerttabellen, gehärtete Schichttiefen, Maximal-, Durchschnitts- und Minimalwerte ausgeben.
|
|
Steuerung des Härteprüfgeräts
|
Automatische Steuerung des Härteprüfgeräts: automatischer Revolver (Objektiv, Eindringkörper, automatische Umschaltung des Objektivs), automatische Beladung, automatische Messsteuerung
Die Helligkeit der Lichtquelle des Mikrohärteprüfgeräts kann eingestellt werden
Wählen Sie die Steuerung der Objektivumschaltung und spiegeln Sie die Änderung der Berechnungsparameter in der Softwareoberfläche wider
Wählen oder starten Sie die Steuerung des Härteprüfgeräte-Eindringkörpers, um automatisch in die Ladeposition zu fahren, zu laden, zu halten, zu entladen und automatisch zur Messobjektivposition zurückzukehren
Die am Härteprüfgerät eingestellte Last kann automatisch in der Softwareoberfläche angezeigt werden
|
|
Steuerung der Bühnenbewegung (Muster)
|
Das Softwaresystem kann die automatische Bühne für programmierte Bewegungen steuern und kann Folgendes ausführen:
1) Messmodus (Zufällig A)
Verwenden Sie diesen Modus, um einen beliebigen Punkt zu stanzen und zu lesen.
2) Messmodus (Zufällig B)
Messen und lesen Sie einen beliebigen Punkt. Drehen Sie die ausgewählte Koordinatenposition um einen beliebigen Winkel.
3) Horizontales Drücken und Lesen (X-Achse)
4) Vertikales Drücken und Lesen (Y-Achsenrichtung)
5) Messmodus (Linien-Set A)
Verwenden Sie diesen Modus, um die Oberfläche in einer gewinkelten Richtung zu stanzen und zu lesen (Z-Bewegung, d.h. gebrochene Linienbewegung für die Fallhärtetiefenmessung).
6) Messmodus (Linien-Set B)
Verwenden Sie diesen Modus, um in festen Intervallen zu stanzen und zu lesen.
7) Nachverfolgung der Koordinatenbewegung und andere Programmiermethoden für die Bewegung
Die oben genannten können 8 gerade Linien gleichzeitig einstellen, und jede gerade Linie kann 999 Positionen einstellen
|
|
Messmethode
|
Automatischer Modus: automatische Beladung + automatische Messung + automatische Anzeige der Messergebnisse
Optionale manuelle Messung
|
|
Bilderfassung / Erkennungsmethoden
|
Verwendet eine hochwertige Kamera mit hoher Auflösung und 5 Millionen Pixeln für die Erfassung von Originalbildern in voller Größe; verschiedene Bildkomprimierungsmethoden sind praktisch (Bild und Messergebnisse werden in gängigen Dateiformaten wie BMP und JPG gespeichert).
Das automatische Vickers-Eindringungs-Messsystem verwendet Pixel-Erkennungstechnologie zur Analyse des Eindringungsbildes durch spezielle Vickers-Härte-Eindringungs-Analyse-Software. Die Analyse-Software verwendet digitale Bildverarbeitungstechnologie und Kantensegmentierungsalgorithmen, um die Kante der Test-Eindringung zu extrahieren, und verwendet dann die Wavelet-Multiresolutionstheorie zur Analyse des Abtastsignals der Test-Eindringung. Die Methode der kleinsten Quadrate wird verwendet, um die gerade Linie der Eindringungskante anzupassen, um die Mikrohärte-Eindringungskante zu extrahieren. Diese Methode kann schnell und genau den Eindringungsbereich der Mikrovickers-Härteprüfung extrahieren und den Vickers-Härtewert automatisch berechnen, wodurch die Lesbarkeit von unklaren Eindrücken auf nicht glatten Oberflächen verbessert wird.
|
|
Automatische Messzeit
|
ca. 0,3 Sek./1 Eindringung
|
|
Messwiederholgenauigkeit
|
±1,0% (700HV/500gf)
|
|
Mindestens messbare Eindringung
|
ca. 5 mm (automatische Messung)
|
|
Kleinste Messeinheit
|
0,01 mm
|
|
Sprache
|
Englisch
|
|
Datenausgabeformat/
Bearbeitungsfunktionen
|
Prüfberichte können nach Benutzeranforderungen angepasst werden;
Durch Datenverarbeitungssoftware können die Tiefenwerte der gehärteten Schicht, die sich nach kontinuierlicher Messung der Probe gebildet haben, in Tabellenform angezeigt werden;
Es kann bequem verschiedene Messdaten, Härtewerttabellen, gehärtete Schichttiefen, Maximal-, Durchschnitts-, Minimalwerte ausgeben und Farbbilder mit Härtewerten anzeigen und ausgeben;
Härtewerte, Härtetabellen, Grafiken der gehärteten Schichttiefe und Bild-Einfügedaten können flexibel bearbeitet und in WORD (EXCEL optional) gedruckt werden, um Prüfberichte mit mathematischen Statistiken und Kurven der gehärteten Schichttiefe (WORD-Format) (EXCEL optional) zu erstellen. Die beobachtete Probenoberfläche kann ebenfalls gedruckt und gespeichert werden, wodurch die Mikrostruktur der Eindringung und des Hintergrunds direkt wiedergegeben wird. Metallographische Analysen und Beobachtungen können auch unter Objektiven mit unterschiedlicher Vergrößerung durchgeführt werden.
|
二, Lieferumfang:
|
|
HVS—AXY Vickers Härte automatische Mess- und Steuersystem
|
1 Satz t
|
|
1
|
Automatische Bühne und Steuerkasten (150 × 150 mm, X, Y-Hub 50 mm)
|
1 Stk.
|
|
2
|
Markencomputer
|
1 Stk.
|
|
3
|
Industrielle Digitalkamera 1,3 Megapixel
|
1 Stk.
|
|
4
|
Optischer Adapter und C-Mount
|
1 Stk.
|
|
5
|
USB-Stick (enthält HVS-AXY-Software)
|
1 Stk
|
三, Kundendienst
1. Lieferzeit
Die Lieferung erfolgt innerhalb von 10 Werktagen nach Vertragsunterzeichnung und Inkrafttreten.
2. Technische Daten
1) Dem Käufer werden die werkseitliche Qualitätsprüfung und vollständige zufällige technische Informationen zusammen mit dem Instrument zur Verfügung gestellt;
2) Dem Käufer wird eine chinesische Version der Bedienungsanleitung zusammen mit dem Instrument zur Verfügung gestellt, einschließlich der Installations-, Betriebs-, Wartungs-, Gebrauchs- und Reparaturanleitung des Instruments;
3) Spezielle Software mit unabhängigen Rechten an geistigem Eigentum und eine Sicherungs-CD werden zufällig bereitgestellt, und Benutzer genießen das lebenslange Nutzungsrecht an der Software.
3. Installation, Inbetriebnahme, Abnahme und Schulung
1) Verantwortlich für kostenlose Installation und Fehlerbehebung der Ausrüstung nach deren Ankunft;
2) Am Standort des Benutzers prüfen und nehmen beide Parteien das Aussehen, den Betrieb und die Genauigkeit der Ausrüstung gemäß den einschlägigen nationalen Standards, technischen Vereinbarungen, Konfigurationslisten, technischen Produktparametern und technischen Werksindikatoren ab;
3) Nach der endgültigen Abnahme der Ausrüstung ist der Lieferant für die kostenlose Vor-Ort-Schulung der Benutzung, Wartung und Reparaturverfahren der Ausrüstung für die Betriebstechniker des Benutzers für einen Zeitraum von 2 Arbeitstagen verantwortlich (um sicherzustellen, dass die Techniker des Benutzers unabhängig arbeiten und grundlegende Wartungsarbeiten an der Ausrüstung durchführen können).
4. Garantie und Reparatur
1) Die Produktqualitätsgarantiezeit beträgt 12 Monate;
2) Nach der endgültigen Abnahme der Ausrüstung werden Teile und Dienstleistungen während der Garantiezeit kostenlos zur Verfügung gestellt und sind zeitnah und wirksam garantiert; (Nach Abschluss der Abnahme beginnt die Garantiezeit ab dem Datum der Abnahmeunterschrift beider Parteien)
3) Nach Ablauf der Garantiezeit der Ausrüstung können wir weiterhin technischen Support und eine bevorzugte Ersatzteilversorgung anbieten. Reparaturgebühren außerhalb der Garantiezeit werden von beiden Parteien ausgehandelt.
5. Verpflichtung zum Kundendienst
1) Wir verfügen über feste Wartungszentren und professionelles Wartungspersonal in China, um lebenslange Wartungsdienste anzubieten;
2) Bei Geräteausfällen muss der Lieferant innerhalb von 8 Stunden nach Erhalt der Benutzerinformationen reagieren, innerhalb von 48 Stunden am Standort des Benutzers eintreffen, das Problem beheben und die Ausrüstung innerhalb von 3 Arbeitstagen wieder in Betrieb nehmen. Wenn das Gerät zur Reparatur ins Werk zurückgeschickt werden muss, garantiert der Lieferant, ähnliche Geräte zur vorübergehenden Nutzung bereitzustellen, um sicherzustellen, dass die Tests und Inspektionen des Benutzers normal fortgesetzt werden können.
3) Garantie, den Benutzer während der Garantiezeit mindestens einmal zu besuchen;
4) Kostenlose technische Unterstützung für Benutzer nach deren Anforderungen anbieten.
