PSM-5 Eindringmittel-System-Monitor-Panel-Kalibrierblock

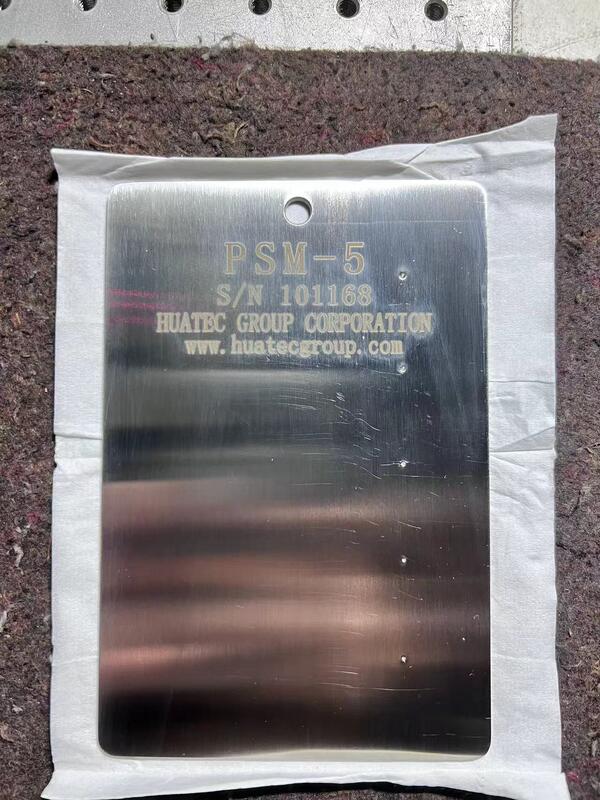

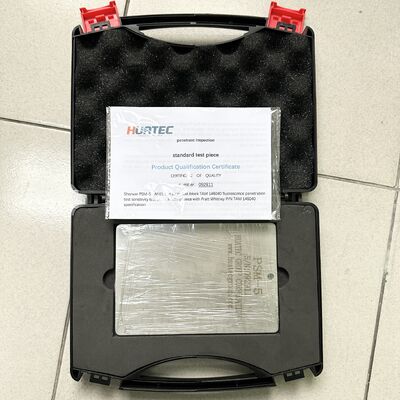

Eindringmittel-System-Monitor-Panel, Ein Edelstahlpanel, 0,090" dick und 4 x 6 Zoll groß. Ein verchromter Streifen verläuft über die gesamte Länge einer Seite des Panels. Fünf Risszentren sind in der Verchromung in aufsteigender Größe gleichmäßig verteilt; das größte ist mit Eindringmitteln geringer Empfindlichkeit leicht sichtbar, während das kleinste selbst mit Materialien hoher Empfindlichkeit schwer zu erkennen ist. Angrenzend an den verchromten Bereich befindet sich eine sandgestrahlte Fläche von "mittlerer Rauheit", um die Eindringmittel-Wascheigenschaften zu beurteilen.
Das PSM-5 Panel ist in zwei Versionen erhältlich. Beide Versionen werden nach Spezifikationen gefertigt:
Sandgestrahlter Typ - hat einen Chromstreifen, der leicht sandgestrahlt wurde, um die Oberfläche matt zu machen.
Glatte Ausführung - der verchromte Streifen der zweiten Version ist nicht sandgestrahlt.
Die Verarbeitung des PSM-5 Panels entspricht den Anforderungen von MIL-STD-6866 und ASTM E-1417 für die tägliche Systemprüfung.
|
Spezifikation
|
Alle linearen Abmessungen gemäß den Anforderungen von AS2083/2005, BS2704/1978/1983, wo zutreffend. Wärmebehandlung gemäß den Anforderungen von GB/T6394/2002. Wo praktikabel, Toleranzen von (+/-0,1 mm), sofern nicht anders angegeben. |
| Material: |
Prüfbericht gemäß ISO 10474-3.1.B, JIS G 0415-3.1.B |
| Tiefe |
106µm |
| Breite |
0,2~0,5µm |
| Oxidierende Eigenschaft |
Bei -55°C ~ 200°C - Lagerung für drei Jahre ohne Metamorphose, keine Oxidation, Farbe und Glanz sind silbern |
| RÜCKVERFOLGBARKEIT |
Verwendete Kalibrierstandards sind rückverfolgbar auf internationale Standards |
Verwendung des PMS-5 Prüfblocks
Der "Prüfblock für Eindringmittelsysteme" kann eine Methode zur schnellen Bestimmung der kontinuierlichen Leistung des Flüssigpenetrationsprüfsystems bieten, die die verschiedenen Faktoren im System widerspiegeln kann. Sind chemische Mittel, Reinigungsmittel, Trockenschränke und Entwicklermittel normal oder nicht. Der PSM-5 Prüfblock, auch bekannt als Block für bekannte Fehlerstandards, kann den plötzlichen Leistungsverlust jedes Faktors aufdecken und somit den Bediener auf einen Ausfall der Systemleistung aufmerksam machen, um Fehler und Auslassungen zu vermeiden. Der PSM-5 Prüfblock ist das praktischste Werkzeug für die Permeationsprüfung, um die Anforderungen von MIL-STD-6866 und ASTM E1417 zu erfüllen, und erfüllt auch die Anforderungen von P&WA TAM146040.
Form und Struktur des PMS-5 Prüfblocks

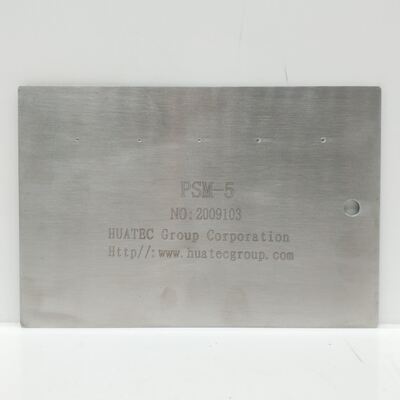

Der PSM-5 Prüfblock wird nach dem P&WA-Standard gefertigt, seine Matrix ist Edelstahl, die Oberfläche ist in zwei Teile unterteilt: Verchromungszone und Sandstrahlzone, es gibt 5 strahlenförmige Risse unterschiedlicher Größe, die gleichmäßig in der Verchromungszone verteilt sind, ihre Form und Größe sind in Abbildung 1 dargestellt. Das Muster der 5 strahlenförmigen Risse auf dem Prüfblock ist ein sternförmiger Kreis oder eine radiale Form. Der Verchromungsbereich ist spiegelpoliert, und der Sandstrahlbereich hat eine mittlere Rauheit.
