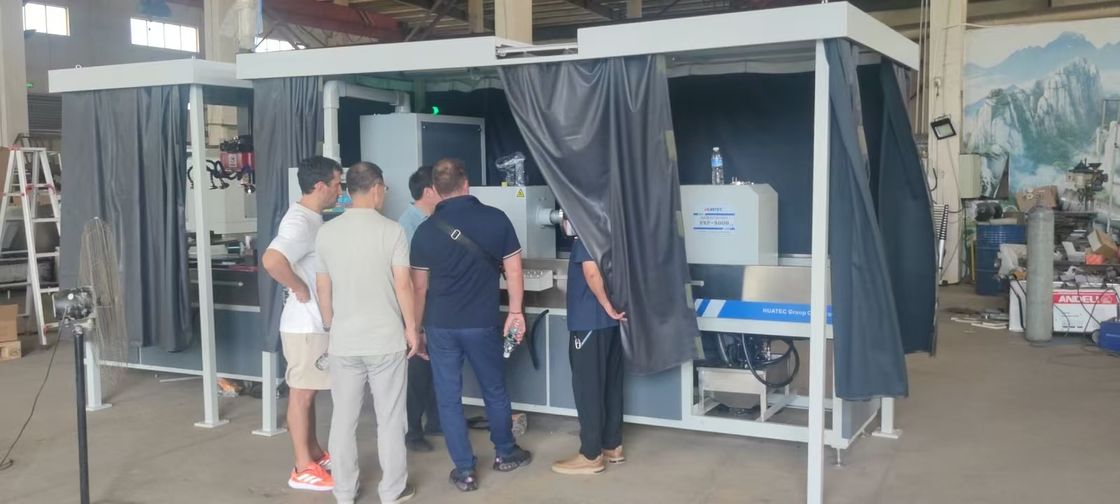

Fluoreszierende Magnetpartikel-Inspektionsmaschine

Maschine zur Inspektion von fluoreszierenden magnetischen Partikeln

1.Arbeitsprinzip

Bei der magnetischen Partikelerkennung wird die Wechselwirkung zwischen dem Magnetleckagefeld und dem Magnetpulver am Defekt des Werkstücks verwendet.Sie nutzt die Unterschiede zwischen Oberflächen- und nahe Oberflächenfehlern von Eisen- und Stahlprodukten (z. B. Risse)Nach der Magnetisierung wird das Magnetfeld an der diskontinuierlichen Stelle dieser Materialien verzerrt.mit einer Breite von mehr als 20 mm,- magnetische Spuren, die unter geeigneten Lichtverhältnissen den Ort und die Form des Defekts zeigen

2.Gebrauch

Fluoreszierende magnetische Partikelfehlererkennungsmaschine wird verwendet, um die Oberfläche und die Oberfläche in der Nähe des ferromagnetischen Werkstücks (wie z. B. Zahnrad, Zahnradring, Zahnradwelle usw.) durch Schmieden, Löschen,Schleifen, Müdigkeit durch Risse und Schlackeinschlüsse und andere feine Defekte.

Wie es funktioniert: Das Teil wird magnetisiert. Wenn es einen Riss oder einen Fehler gibt, entsteht ein "Leckage-Feld". Fluoreszenzmagnetpartikel werden aufgetragen, die sich an diesen Leckagefeldern sammeln.Diese Partikel leuchten hell., um Fehler sichtbar zu machen.
· Zielfehler: Es identifiziert Risse, Nähte, Einschlüsse, Runden und andere feine Defekte, die durch Müdigkeit, Wärmebehandlung, Schmieden, Gießen oder Bearbeitung verursacht werden.

Technischer Parameter

Erfassungsbereich:Durchmesser des Zahnrads ≤ 700 mm,Höhe≤410 mm".

Achsendurchmesser ≤ 300 mm,Länge<700 mm

Abstand zwischen Elektroden:0~410 mm(Verstellbar)

Umkreisstrom:AC 0~8000A Wirkungswert(mit Ausfallphasen-Regler)

Längsmagnetpotenzial:AC 0~18000AT Effektivwert(mit Ausfallphasen-Regler)

Nachweismethode:Fluoreszierende magnetische Partikeldetektion

Magnetisierungsmodus:Umfangsmagnetisierung, Längsmagnetisierung, Verbundmagnetisierung

Klemmmodus:Luftverschluss

Demagnetisierungseffekt:Remanenz weniger als 0,3 mT

Empfindlichkeit der Erkennung:A1-Standard-Prüffilm (15/50) mit klarer Anzeige

Stromversorgung:Dreiphasige Fünf-Draht-Wechselstrom 380V 50Hz

3.Beschreibung des Geräts

3.1Elektrische Steuerung

Das Steuerungssystem basiert auf einem programmierbaren Logikcontroller (PLC), der den Betrieb von zwei Elektroden und dem Magnetisierungs-Demagnetisierungsgerät steuert.mit dem Steuerfach als Hauptkörper, es enthält verschiedene Exekutivkomponenten, Magnetisierungsauslösungsschaltung, Haupttransformator usw.

Eingangsmagnetisierender Strom und andere Parameter über den Touchscreen. Mit PLC-Analog-Eingangs-/Ausgangsmodul zur Erreichung der vorgegebenen Magnetisierungsstromfunktion.

Alle Anzeigen, Knöpfe und Arbeitsleuchten des Defektdetektionsmoduls haben eine Sicherheitsspannung von 24 V.

Die Fehlererkennung Host, Demagnetizer und Verteilung Schrank Schale sind zuverlässig geerdet.

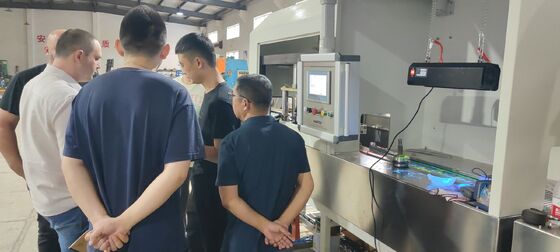

3.2Gastgeber

Hauptmaschine:Rumpf, Sammelbehälter aus Edelstahl, Magnetiser, Sprühsystem.

Flugkörper:Der Rumpf ist aus hochwertigem Material geschweißt, stark und schön. Es gibt keine offensichtliche scharfe Winkelstruktur im Höhenbereich des Bedieners um den Rumpf.

Sammelbehälter aus Edelstahl:Hergestellt aus hochwertigem Edelstahl für die Sammlung von Magnetsuspensionen.

Magnetisierer:Die magnetisierende Elektrode magnetisiert das Werkstück umfangsmäßig und die magnetisierende Spirale magnetisiert es in Längsrichtung.Die Spirale und die Elektrodenplatte sind aus hochwertigem KupferDer Klemmmechanismus wird durch pneumatische Komponenten angetrieben, und das Werkstück wird zwischen zwei Elektroden geklemmt, um einen Umfangsmagnetisierungskreis zu bilden.

3.3Magnetische Suspensionssprühsysteme

Es besteht aus einem magnetisch aufgehängten Sammelbehälter, einer Wasserpumpe, einer Rohrleitung und einem Sprinklerkopf.die Rückflussmagnetsuspension an die Düse zu rühren und zu pumpenDer Flüssigkeitsspeicher befindet sich außen und das universelle Rad mit Bremsvorrichtung befindet sich unten.Beobachtungsplattform und demagnetisierender Förderband des Hauptmotors werden alle in den Flüssigkeitsspeicher zurückgewonnen, um Tropfen zu vermeiden.

4.Hauptmarke und Lieferant von elektrischen Teilen

Alle Komponenten und Komponenten der Ausrüstung sind importierte oder inländische bekannte Markenprodukte, hausgemachte Produkte haben die Qualitätsprüfung bestanden.

5.Andere

5.1Installation und Debugging

5.1 Qualitätssicherung und Kundendienst

5.1.1 Alle Komponenten und Rohstoffe der Ausrüstung müssen durch strenge Überprüfung und Zertifizierung erworben werden, um sicherzustellen, dass sie von regulären Herstellern hergestellt werden.

5.1.2 Alle selbstgefertigten Teile müssen aus qualifizierten Materialien in strenger Übereinstimmung mit den Anforderungen des Konstruktionsprozesses hergestellt werden.

9.1.3 Die Garantiezeit beträgt 12 Monate ab dem Tag, an dem der qualifizierte Annahmebericht von beiden Parteien unterzeichnet wird, und die Wartung erfolgt lebenslang.

5.2Verpackung und Transport

5.2.1 Verpackung Die Verpackungen sind in strenger Übereinstimmung mit den Normvorschriften zu verpacken.

5.2.2 Verpackungs- und Transportkosten, Transportkosten und Transportversicherungsprämien werden vom Antragsteller gemäß den nationalen Normen getragen;Die Verpackungskosten werden vom Lieferanten getragen..

6.Konfigurationstabelle:

Vertikaler Magnetisierungsmechanismus (Gangdetektion)   1 Satz

Horizontales Magnetisierungsmechanismus (Werkzeugwelle und Kleinteildetektion)   1 Satz

Magnetisierte Stromversorgung (Stromsteuerung)   1 Satz

Dunkelraum   2 Sätze

Fluoreszierendes Magnetpulver  1 Dosen

Standard-Prüffilm  1 Satz

Rückstände Magnetometer  1 Satz

Fußschalter  1 Satz

Hängende UV-Lampe  1 Satz

UV-Lampe für Handheld  1 Satz
