HD-150 Untergrund 6 Meter Rohrlocker und Lochporositätdetektor

HD-150 Unterirdischer Rohrleitungsortungs- und Lochporositätsdetektor, 6 Meter

Anwendung

Das HD-150 Rohrleitungsortungs- und Porositätsdetektionsgerät ist einfach zu bedienen. Die Zuverlässigkeit und die Erkennungsgenauigkeit wurden erheblich verbessert. Ohne das Erdreich auszuheben, kann dieses Instrument bequem und genau die Position, Richtung, Tiefe und Leckstellen erkennen. Es ist eines der fortschrittlichsten Instrumente in China. Es ist unerlässlich für Rohrleitungsbau, Chemie usw.

Technische Parameter

  (1)  Parameter des Sendegeräts

   (2) Parameter des Detektionsinstruments

      1. Positionsgenauigkeit:  <5cm

      2. Erfassungsbereich:< 6m

      3. Präzision der Entfernungsberechnung:<0,1% der Erfassungsentfernung

      4. Stromversorgung: 9,6V-Ladegerät

      5. Arbeitstemperatur: -10°C - 50°C

      6. Größe: 165*110*68mm

   (3) Parameter des Lecksuchgeräts

      1. Lecksuchpräzision: >0,5mm²

      2. Stromversorgung: 9,6V-Ladegerät

      3. Arbeitstemperatur: -10°C - 50°C

      4. Größe: 165*110*68mm

Gerätevorstellung

1. Geräteeigenschaften

  (1) Dieses Instrument verwendet ein kompaktes Design und eine Tastaturbedienung, was die

      Zuverlässigkeit im Feldeinsatz verbessert.

  (2) Durch die Verwendung eines volldigitalen Filters kann der Bereich der Leckstellen eingestellt und die

      Anzahl der Leckstellen automatisch aufgezeichnet werden. Es zeigt auch die Entfernung zwischen den Punkten an.

  (3) Dieses Instrument verfügt über zwei Methoden zur Erkennung von Spitzen- und Nullwerten, die automatisch wechseln. Es schaltet sich bei niedrigem Batteriestand des Sendegeräts ab. Es sendet

ein Erinnerungssignal automatisch an das Empfangsgerät. Die Daten werden beim Ausschalten gespeichert.

  (4) Dieses Instrument kann den Widerstand zwischen der Rohrleitung und dem Erdreich erkennen und ein Signal zur Modulation des Alarms ausgeben, wodurch die Entstörungsfähigkeit verbessert wird. Das Sendegerät passt sich

automatisch an die Erkennungsentfernung an. Es schaltet sich nach der Erkennung automatisch ab. Dies spart erheblich Ressourcen.

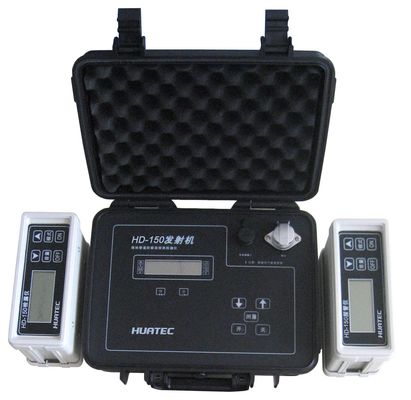

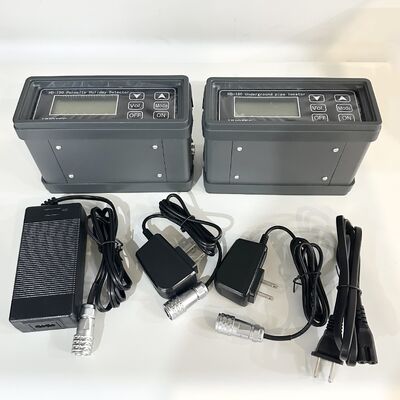

2. Einführung in das Gerätesystem

 Das HD-150 Inspektionsgerät für den Korrosionsschutz von eingebetteten Rohrleitungen umfasst hauptsächlich

 ein Sendegerät, ein Detektionsinstrument, ein Lecksuchgerät und weiteres Zubehör.

 Dieses Instrument verwendet ein kompaktes Design, ist feuchtigkeits- und staubdicht und verbessert die Zuverlässigkeit im Feldeinsatz.

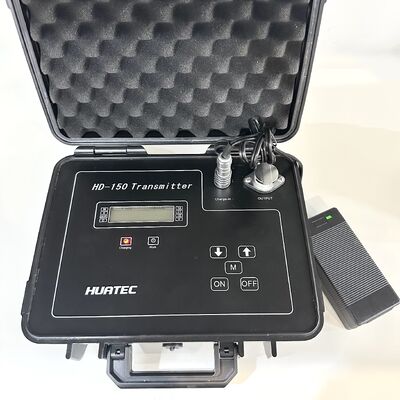

(1)  Funktion des Sendegeräts: Es wird verwendet, um spezifische Hertz-Wellen mit einer bestimmten Frequenz zu senden und wird

    normalerweise mit dem Empfangsgerät verwendet. Es kann bequem und genau die Position,

    Richtung, Tiefe und Leckstellen erkennen.

(2) Funktion des Detektionsinstruments: Das Detektionsinstrument wird zur Erkennung der Rohrleitungsposition,

    Richtung und Tiefe verwendet. Es kann auch die Rohrlänge mit dem Entfernungsberechnungsinstrument

    erkennen.
