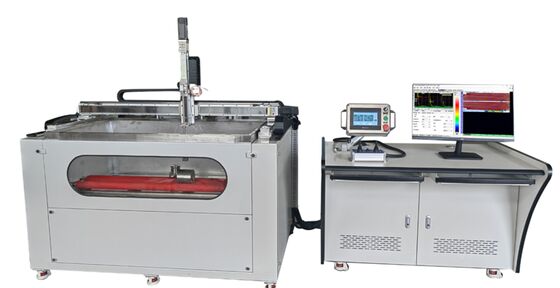

HUT-8 1-128 Mehrkanal-Wasserimmersion A&C-Scan-Inspektion Ultraschall-Fehlerdetektor
Produktverwendung
Der Wasserimmersion-Ultraschall-Fehlerdetektor eignet sich für C-Scan-Inspektionssysteme von Materialien wie Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, Kupferlegierung und Verbundwerkstoffen. Es handelt sich um ein Ultraschallprüfgerät, das in Branchen wie Luft- und Raumfahrt, Schiffbau und Nichteisenmetallen zur Erkennung interner Defekte wie Risse, Delamination, Klebeschichten, Einschlüsse und Poren eingesetzt wird.
Haupttechnische Parameter
| Dickenbereich |
0,8~9999 mm (A-Scan)0,8~500 mm (C-Scan)
|
| Anzahl der Kanäle pro Einheit |
1-8 Kanäle, Sende-/Empfangs-Split/Kombination wählbar |
| C-Scan |
Tomographische Schnittanalyse, minimale Schnittgröße 0,1 mm |
| Prüfkopf-Frequenz |
0,2~25 MHz |
| Schrittgröße einzelner Prüfkopf |
0,1~3 mm |
| Große Schrittgröße |
80, 200, 400 und 800 mm (vier Spezifikationen) |
| Minimal zu erkennender Defekt |
Tiefe 5 mm,φ0,2 mm |
| Sende-Spannung |
-350V optional
|
| Sendewiderstand |
400Ω, 80Ω |
| Puls-Flankensteilheit |
<15 ns (10 %~90 %)
|
| Pulsdauer |
30–1000 ns, in 5 ns Schritten
|
| Betriebsfrequenz |
100 MHz
|
| Abtastkanäle |
1 / 2 / 4Pfad wählbar, paralleler Betrieb
|
| Abtastfrequenz |
100 MHz (8 Bit)
|
| Verstärkungsbereich |
0 dB~110 dB, in Schritten von 1 dB und 6 dB
|
| Tiefpassfilter |
3,5 / 5 / 7,5 / 10 MHz wählbar
|
| Empfangs-Bandbreite |
0,5 MHz ~ 22 MHz
|
| Detektionsmethode |
Radiofrequenz/Voll-Detektion, positive oder negative Halbwelle wählbar
|
| Horizontale Linearität |
<0,5 %
|
| Vertikale Linearität |
<3 %
|
| Auflösung |
>28 dB
|
| Empfindlichkeitsreserve |
>55 dB
|
| Wiederholfrequenz |
2,5 kHz~5 kHz (pro Kanal)
|
| Kodierung und Zählung |
2-Achsen, AB-Phase oder Puls + Richtung
|
| Optische Isolations-Ein-/Ausgänge |
8/8 Kanäle
|
| Signal-Schnittstelle |
SMA/BNC optional
|
| Netzwerk-Schnittstelle |
100 Mbps
|
| Umgebungstemperatur-30°C ~ 70°C |
Umgebungsfeuchtigkeit
|
| <90 % |
Merkmale
|
Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Die C-Scanning-Software kann direkt die Defektfläche, den Abstand zwischen Defekten messen, Defekte bewerten und abnormale Bereiche markieren, was die experimentelle Forschung und Aufzeichnung erleichtert.
Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden. Ø
Die Datenaufnahme- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls erhältlich). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die technischen Anforderungen an die Bediener reduziert werden. Die Funktionalität kann gemäß den Kundenanforderungen kontinuierlich aufgerüstet werden.
