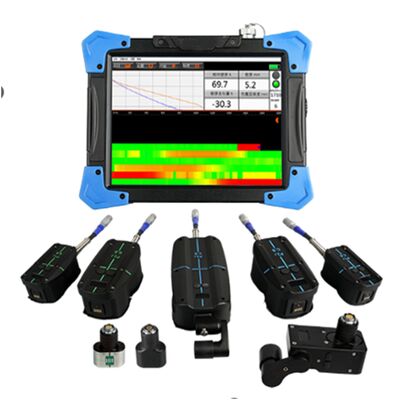

HEF-17B Pulse Eddy Current in Betrieb Inspektion Metallrohrwandstärke außerhalb der Verkleidungsschicht Nachweisgerät

HEF-17B Pulse Eddy Current in Betrieb Inspektion Metallrohrwandstärke außerhalb der Verkleidungsschicht Nachweisgerät

1       Kurze Einführung

Die Ausrüstung kann zur Betriebskontrollen der Metallrohrwandstärke außerhalb der Verkleidungsschicht verwendet werden., anstelle der traditionellen Sinusstrom Anreize zu Pulsstrom, Puls Magnetfeld außerhalb des Leiters, der Leiter in der pulsierten Wirbelstrom-Sensor,durch Messung des Dämpfungsverfahrens von pulsierendem Wirbelstrom, um den Grad der Korrosion der Rohrwandstärke zu beurteilen.ohne Blitz, ohne Kupplung, kann die kontinuierliche Scan in Betrieb, die Detektionseffizienz erheblich verbessern.

Verglichen mit der herkömmlichen Technologie zur Prüfung von pulsierendem WirbelstromPräzisionsscan-Elementen:weniger Störungen durch Umweltfaktoren, hohe Detektionswirksamkeit, höhere Auflösung (kann geringe Korrosion erkennen, die Verfehlungsrate ist extrem gering),für die Korrosionserkennung von hochgefährdeten Teilen ohne Beschichtungsschicht (ohne oder nach Entfernung) oder dünne Beschichtungsschicht (weniger als300mm Antikorrosionsbeschichtung usw.),z. B. Prozessleitung der Produktionsanlage, Wasserwand, Ofenröhre, kleine Verbindungspfeile, Ellenbogen, Tief usw.

2      Modell und Konfiguration

3 Funktionsmerkmale

Ich...  ★Es gibt Verknüpfungstasten und LCD-Bildschirm auf der Sonde, die den Arbeitsstatus und die Erkennungsdaten in Echtzeit anzeigen können,und die Arbeitseffizienz wird erheblich verbessert, ohne häufigen Betrieb des Wirts während des Erkennungsprozesses.

Ich...  ★Die Sonde nutzt eine elektronische Fokussierungstechnologie, die eine höhere räumliche Auflösung, eine größere Erkennbarkeit und eine stärkere Interferenzfähigkeit bei lokalen Korrosionsfehlern aufweist.

Ich...  Nicht empfindlich für die Form des Defektescts, kann es dieKorrosion der Wanddicke oder andere Verminderungsfehler von Metallbauteilen "mit Abdeckungsschicht (Isolier-Schicht, Kühlschicht, Schutzschicht usw.) ".

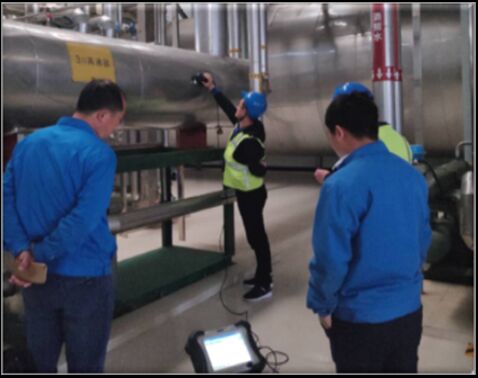

Ich...  Inspektionen können während des Betriebs der Ausrüstung durchgeführt werden (hohe Temperatur, niedrige Temperatur, Materialien in der Ausrüstung usw.).

Ich...  Ermittelte Materialien: Nachweis der verbleibenden Wandstärken ferromagnetischen Metallmaterials wie Kohlenstoffstahl, Niedriglegierstahl.

Ich...  ★Es kann auch die verbleibenden Wandstärken von Edelstahl, Aluminiumlegierung und anderen nichtferromagnetischen Metallmaterialien erkennen.

Ich...  Form der Rohrplatte: Platte, StreifenDie Rohre, der Ellenbogen, der Tank..

Ich...  Beschichtungsmaterialien: nicht leitfähige, nicht magnetische Materialien (Asbest, Schaum usw.), Metallnetze, Eisenbleche, Aluminiumbleche und andere Metallschutzschichten.

Ich...  AC/DC-Hybridstromversorgung, integrierte wiederaufladbare Lithiumbatterie, die mehr als 4 Stunden kontinuierlich arbeitet.

Ich...  Vollverschlossen IP64-Anti-Staub- und Anti-Spritz-Design, Silikonschicht-Anti-Tropfen- und Anti-Vibrations-Design, besser geeignet für raue Arbeitsbedingungen.

4 Technische Parameter

Ich...  Höchsthebehöhe: 300 mm

Ich...  Höchstgröße der Entdeckungswand: 2- Ich weiß.45 mm

Ich...  Rohrdurchmesser:≥20 mm

Ich...  Die Dicke der Metallschutzschicht:≤1 mm

Ich...  ★Wiederholungsgenauigkeit: 2%

Ich...  ★Empfindlichkeit der Korrosionsfehlererkennung: 5% (Volumenverhältnis)

Ich...  Messgeschwindigkeit: 15~0,5 mal/s (mit zunehmender gemessener Wandstärke abnehmend)

Ich...  Die Länge des Sondenkabels:3m, 10m (nicht erwünscht)

Ich...  ★Eingebettete wiederaufladbare Lithiumbatterie, kontinuierlich arbeitend≥Vier Stunden.

Ich...  ★Größe und Gewicht: Wirt: L290×W220×H95mm≤3,8 kg, Typ P1/kleine Sonde: L106×W61×H52mm 0,5 kg, Typ P2/mittlere Sonde:L148×W73×H192mm 1 kg,P3/große Sonde:L196×W100×H62,5 mm 1,5 kg

Ich...  Temperatur des Prüfmediums: -200- Ich weiß.800°C

Ich...  Kontakttemperatur der Sonde:-50- Ich weiß.+200°C

Ich...  Betriebstemperatur des Host: -10°C- Ich weiß.+50°C

Ich...  Luftfeuchtigkeit≤85% R.H

Ich...  Stromversorgung des Adapters: EinphasigeAC100~240V/1,7A,50/60 Hz,Ausgang DC20V/5A

Ich...  Leistungsausfall:≤38VA

5    Verpackungsliste

Ich...  Haupteinheit(einschließlich Datenkabel, Ladegerät, Sondenkabel 3 m)                   1 Satz

Ich...  Kohlenstoffstahlkabel (C.S.einschließlich des Griffes)  1 Stück

Ich...  Kohlenstoffstahlsonde (C.S.: kleiner, mittlerer,Groß)                            1 Gruppe

Ich...  Bedienungsanleitung                                                                                1 Buch

Ich...  HUATEC-Kalibrierungszeugnis                                                        1 Exemplar

Ich...  AusrüstungskasseE/Tasche                                                                             1Stück
