Einrichtung zur Prüfung von magnetischem Seil (MRT)

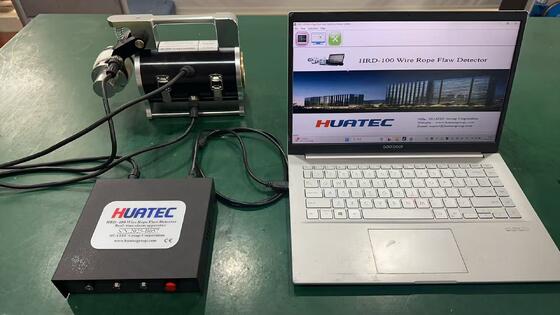

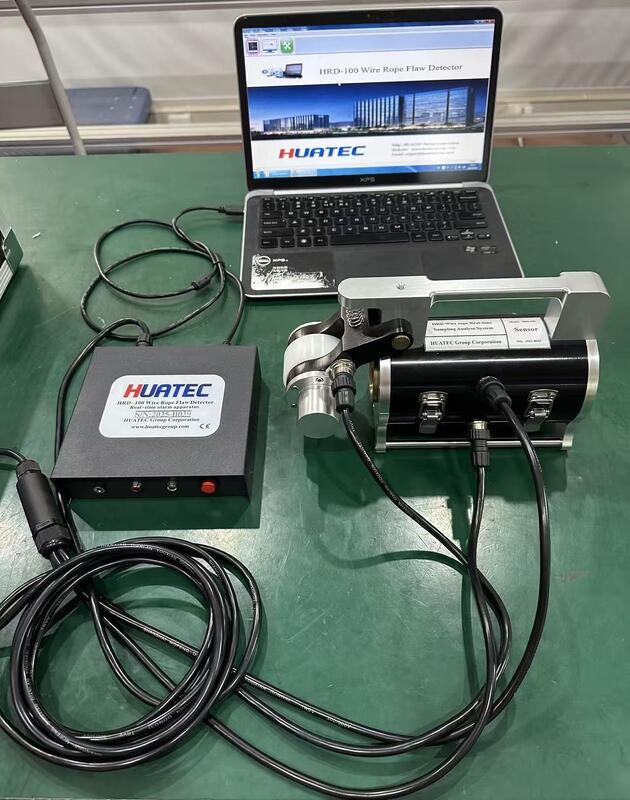

HRD-100 MAGNETISCHES SEILPRÜFGERÄT (MRT)

1. Spezifikationen

Normen: GB/T21837-2008, ASTM E1571-2001 (Standard Spezifikation für die elektromagnetische Prüfung von ferromagnetischen Stahldrahtseilen), GB/T5972-2006/ISO 4309:90, GB8918—2006

Erfassungsbereich: Φ1,5—300 mm (unterschiedliche Sensoren wählbar)
Relative Geschwindigkeit zwischen Sensor und Drahtseil: 0,0—6,0 m/s Beste Wahl: 0,3—1,5 m/s
Bester Spalt zwischen Führungsbuchse und Drahtseil: 2—6 mm, zulässiger Spalt: 0—15 mm

Ausgabedateityp: Word-Dateien

Alarm: Ton- und Lichtalarm
Ortung von Bruchstellen im Drahtseil (LF)
Genauigkeit der qualitativen Beurteilung: 99,99%
Quantitative Bewertung
Wiederholgenauigkeitsfehler der Empfindlichkeit: ±0,055%
Anzeigefehler: ±0,2 %
Fehler der Ortsbestimmung (L): ±0,2 %
Stromversorgung: 5V Computer-Stromversorgung
GEWICHT DES SENSORS: < 10 kg (Standard-Sensor)

Umgebungstemperatur -10℃~40℃

Luftdruck: 86~106 Kpa

Relative Luftfeuchtigkeit: ≤85 %

Das Windows-System des Drahtseil-Computerdetektors ist das Erneuerungsprodukt des GB-Systems, das auf der Theorie der DOS-Software und der Leitidee der Echtzeit-Anzeige und Alarmierung basiert und unter Verwendung der Programmiersprache Visual Basic 6.0 kompiliert wurde.

Die Hardware dieses Systems verwendet fortschrittliche magnetische Sensoren und unabhängige Forschungs- und Entwicklungs-Sampling-Module im In- und Ausland, die über die RS232 (oder USB) Hauptleitung angesteuert werden und Daten direkt auf dem Computer speichern.

Der Softwareteil dieses Systems basiert auf der Wavelet-Transformation-Analyse und wurde unter Verwendung der Programmiersprache Visual Basic 6.0 kompiliert. Es erfüllt Funktionen wie Datenerfassung und -steuerung, Datenanalyse, Datendisplay, Datenspeicherung usw. Es erhöht die sichtbaren Merkmale der DOS-Softwarefunktionen und kann durch seine einzigartige Tendenz zur kontinuierlichen Verfolgung kontinuierlich und dynamisch die Datensignale und ihre Veränderungen beobachten und die erhaltenen Ergebnisse in Echtzeit anzeigen und einen Alarm ausgeben; Die Software hat eine automatische Bewertungsfunktion hinzugefügt; Bei der Darstellung von Teilfehlern wurden der prozentuale Anteil der Querschnittsfläche und der Gesamtquerschnittsfläche erhöht; Die Software ist vollständig mit Windows kompatibel und eignet sich für die träge Bedienung des Benutzers, wobei Word-Dateien zur Erstellung von Prüfberichten verwendet werden.

Diese Systemsoftware kann das Abtastdatenformat der DOS-Software des Drahtseil-Computerdetektors kompatibel machen und diese analysieren und verarbeiten.

Das Windows-System verfügt über ein unabhängiges Betriebssystem und ein sicheres Prüfsystem, das bequem für alle Arten von modernen Computern geeignet ist und eine Reihe von Prüfverfahren abschließt.

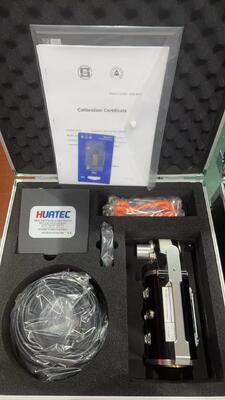

2. Systemkonfiguration

3. Sensorvorstellung

Magnetsensor: Der Sensor besteht aus einem Distanzmesser (Leitrad, Encoder), einer Magnetisierungseinrichtung und einer Abtastorganisation. Nach der Aktivierung des Systems bewegt sich das Drahtseil relativ dazu und sammelt dann das Signal.

Distanzmesser: Wenn sich das Leitrad einmal dreht, sendet der Fotoelektrische Encoder den Abtastbefehlspuls aus und realisiert die Abtastung in gleichen Abständen.

Magnetisierungseinrichtung: Wenn sich das Drahtseil relativ dazu bewegt, erfolgt die axiale Magnetisierung des Drahtseils.

Abtastorganisation: Wenn sich das Drahtseil und der Sensor relativ zueinander bewegen, wandelt der Hall-Effekt-Sensor, der den Abtastkanal bildet, die Änderung des magnetischen Flusslecks des Drahtseils in ein analoges Spannungssignal um.

4. HUATEC Echtzeit-Alarmgerät

Das HUATEC Echtzeit-Alarmgerät ist ein tragbares Mehrzweck-Datenerfassungsgerät, das über die RS232-Übertragungsleitung das umgewandelte Datensignal an den Computer sendet und speichert. Es nutzt die leistungsstarke CPU-Funktion des Computers zur Online- und Echtzeit-Verarbeitungsanalyse und gibt gemäß dem voreingestellten Schwellenwert einen Echtzeit-Alarm aus. Eine Gruppe von Lithium-Batterien versorgt den Sensor mit Strom, die Ausgangsspannung beträgt 5V. Es gibt einen zusätzlichen Ladeanschluss, der zum Aufladen und zum Netzschalter dient.

5. Softwarevorstellung

Abbildung 3 Hauptfunktionspunkte

6. Sensoroption
