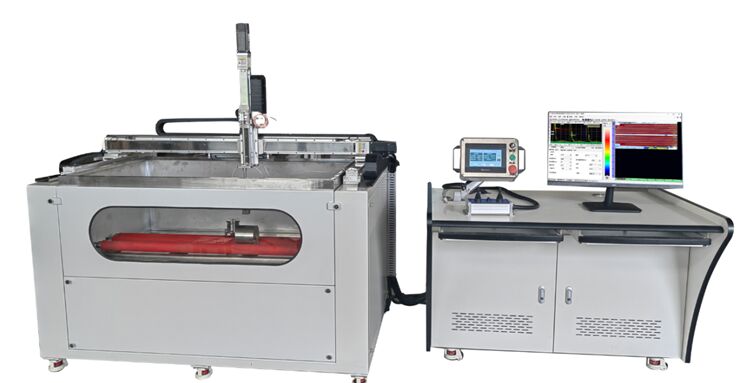

Wasserimmersion Mehrkanal Ultraschall-Fehlerdetektor

Wasserimmersion Mehrkanal-Ultraschall-Fehlerdetektor

(Kanäle 1-128 verfügbar)

Produktanwendungen

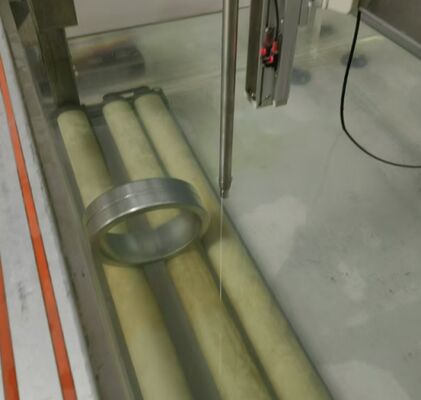

Der Wasserimmersion-Ultraschall-Fehlerdetektor eignet sich für C-Scan-Inspektionssysteme von Materialien wie Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, Kupferlegierung und Verbundwerkstoffen. Es handelt sich um eine Ultraschallprüfausrüstung, die in Branchen wie Luft- und Raumfahrt, Schiffbau und Nichteisenmetallen zur Erkennung interner Defekte wie Risse, Delamination, Klebeschichten, Einschlüsse und Poren eingesetzt wird.

Merkmale

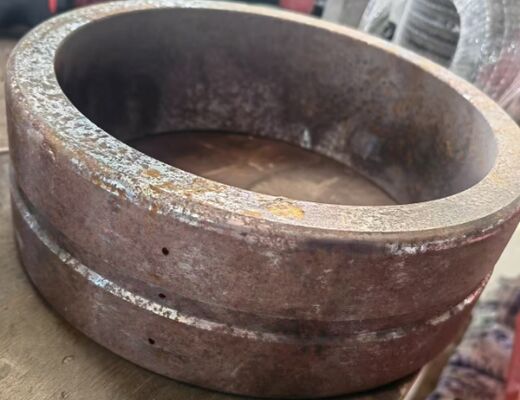

• Zu prüfende Objekte: flache Platten, Zylinder, Kegel, Kugelkappen und Rotationskörper;
• Die Software zeigt Scanmodi wie A-Scan, B-Scan, C-Scan, D-Scan und Dickenmessung an.
• Die C-Scan-Tomographiesoftware kann eine Schichtanalyse von Teilen durchführen, mit einer minimalen Schichtgröße von 0,1 mm;
• Prüfkopfarten: Punktfokussierung, Linienfokussierung
• Es unterstützt quantitative Analysefunktionen, die den Ort, die Form und die Größe interner Defekte im geprüften Teil in Form von Bildern anzeigen, Defektgrößen- und Flächenstatistiken durchführen und automatisch die Defektfläche und die Defektrate berechnen können.
• Es unterstützt die automatische Defektlokalisierung und eignet sich für gleichzeitiges Scannen und Analysieren von einzelnen oder mehreren Werkstücken. Es zeichnet sich durch präzise Positionierung, hohe Erkennungsgenauigkeit und intuitive C-Scan-Bildgebung aus.
• Die neue Ultraschallplatine verfügt über einen großen Bandbreitenbereich, eine hohe Abtastrate und eine hohe Wiederholfrequenz des Ultraschallsystems.

Die C-Scanning-Software kann direkt die Defektfläche, den Abstand zwischen Defekten messen, Defekte bewerten und abnormale Bereiche markieren, was die experimentelle Forschung und Aufzeichnung erleichtert.

• Das System verfügt über eine unbeaufsichtigte Betriebsfunktion. Nachdem der Benutzer die Parameter eingestellt hat, kann das System automatisch scannen, Daten speichern und andere Aufgaben ausführen. Nach Abschluss des Scans kehrt es automatisch zum Ursprung zurück und wartet auf den nächsten Scan.
• Die Datenerfassungs- und Analyse-Software verfügt über eine chinesische Benutzeroberfläche (eine englische Benutzeroberfläche ist ebenfalls verfügbar). Die Benutzeroberfläche ist benutzerfreundlich, einfach zu bedienen und liefert intuitive Ergebnisse, wodurch die Anforderungen an die technischen Fähigkeiten der Bediener reduziert werden. Die Funktionalität kann je nach Kundenwunsch kontinuierlich erweitert werden.

C-Scan-Schichtbildsoftware, minimale Schichtdicke 0,1 mm

(Die Haupteinheit kann auf bis zu 128 Kanäle erweitert werden)

Haupttechnische Parameter

• Dickenbereich: 0,8~9999 mm (A-Scan)

0,8~500 mm (C-Scan)

• Einzelgerätekanaanzahl: 1-8 Kanäle, Sende-/Empfangs-Split-/Kombinationsauswahl
• C-Scan: Tomographische Schnittanalyse, minimale Schnittgröße 0,1 mm
• Prüfkopf-Frequenz: 0,2~25 MHz
• Einzelprüfkopf-Schrittgröße: 0,1~3 mm
• Große Schrittgröße: 80, 200, 400 und 800 mm (vier Spezifikationen)
• Mindest zu erkennender Defekt: Tiefe 5 mm, φ0,2 mm
• Sende-Spannung: -350 V optional
• Sende-Impedanz: 400 Ω, 80 Ω
• Puls-Abfallflanke: <15 ns (10 %~90 %)
• Pulsbreite: 30–1000 ns, in 5-ns-Schritten.
• Betriebsfrequenz: 100 MHz
• Abtastkanäle: 1 / 2 / 4 Pfade wählbar, paralleler Betrieb
• Abtastfrequenz: 100 MHz (8 Bit)
• Verstärkungsbereich: 0 dB~110 dB, in Schritten von 1 dB und 6 dB.
• Empfangs-Bandbreite: 0,5 MHz ~ 22 MHz
• Tiefpassfilter: 3,5 / 5 / 7,5 / 10 MHz wählbar
• Erkennungsmethode: Hochfrequenz/Vollwellen-Gleichrichtung/Halbwellen-Gleichrichtung (positiv oder negativ) wählbar.
• Horizontale Linearität: <0,5 %
• Vertikale Linearität: <3 %
• Auflösung: >28 dB
• Empfindlichkeitsreserve: >55 dB
• Wiederholfrequenz: 2,5 kHz~5 kHz (pro Kanal)
• Kodierung und Zählung: 2-Achsen, AB-Phase oder Puls + Richtung
• Optische Isolations-Ein-/Ausgänge: 8/8 Kanäle
• Signal-Schnittstelle: SMA/BNC optional
• Netzwerkschnittstelle: 100 Mbps
• Umgebungstemperatur: -30℃~ 70℃Umgebungsfeuchtigkeit:
• <90 %
