HRD-100 MRT Test Magnetseil Stahldrahtseile Defekte Verschleiß Defektdetektionsgerät

HRD-100 MRT Magnetseilprüfgerät für Stahlseile, Verschleißerkennung

1. Spezifikationen

Normen: GB/T21837-2008, ASTM E1571-2001 (Standard Spezifikation für die elektromagnetische Prüfung von ferromagnetischen Stahlseilen), GB/T5972-2006/ISO 4309:90, GB8918—2006

Erfassungsbereich: Φ1,5—300 mm (unterschiedlicher Sensor wählbar)
Relative Geschwindigkeit zwischen Sensor und Seil: 0,0—6,0 m/s Beste Wahl: 0,3—1,5 m/s
Bester Spalt zwischen Führungsbuchse und Seil: 2—6 mm, zulässiger Spalt: 0—15 mm

Ausgabedateityp: Word-Dateien

Alarm: Ton- und Lichtalarm
Ortung von Seilbrüchen (LF)
Genauigkeit der qualitativen Beurteilung: 99,99 %
Quantitative Bewertung
Wiederholungsfehler der Empfindlichkeit: ±0,055 %
Anzeigefehler: ±0,2 %
Fehler der Ortungserkennung (L): ±0,2 %
Stromversorgung: 5V Computer-Stromversorgung
GEWICHT DES SENSORS:< 10 kg (Standard-Sensor)

Umgebungstemperatur -10℃~40℃

Luftdruck: 86~106 Kpa

Relative Luftfeuchtigkeit: ≤85 %

Das Windows-System des Seil-Computerdeteektors ist das GB-System-Erneuerungsprodukt, das auf der DOS-Softwaretheorie und der Echtzeit-Anzeige-Alarm-Leitidee basiert und unter Verwendung der Programmiersprache Visual Basic 6.0 kompiliert wurde.

Der Hardwareteil dieses Systems verwendet fortschrittliche in- und ausländische Magnetsensoren und unabhängige Forschungs- und Entwicklungs-Sampling-Module, die über die RS232 (oder USB) Hauptleitung angesteuert werden und Daten direkt auf dem Computer speichern.

Der Softwareteil dieses Systems basiert auf der Wavelet-Transformation-Analyse und wurde unter Verwendung der Programmiersprache Visual Basic 6.0 kompiliert. Er erreicht Funktionen wie Datenerfassung und -steuerung, Datenanalyse, Datendarstellung, Datenspeicherung usw. Er erhöht die sichtbaren Merkmale der DOS-Softwarefunktion und kann durch seine einzigartige kontinuierliche Tendenz zur Verfolgung des Weges kontinuierlich und dynamisch die Datensignale und ihre Veränderungssituation beobachten und die erhaltenen Ergebnisse in Echtzeit anzeigen und einen Alarm ausgeben; Die Software hat eine automatische Bewertungsfunktion hinzugefügt; Bei teilweisen Fehlern wird der prozentuale Anteil der Querschnittsfläche und der Gesamtquerschnittsfläche angezeigt; Die Software ist vollständig mit Windows kompatibel, passt sich der trägen Bedienung des Benutzers an und verwendet das Word-Dateiformat zur Erstellung von Prüfberichten.

Diese Systemsoftware ist mit dem Sampling-Datenformat der DOS-Software des Seil-Computerdeteektors kompatibel und kann diese analysieren und verarbeiten.

Das Windows-System verfügt über ein unabhängiges Betriebssystem und ein sicheres Prüfsystem, das sich bequem an alle Arten von modernen Computern anpassen lässt und eine Reihe von Prüfverfahren abschließt.

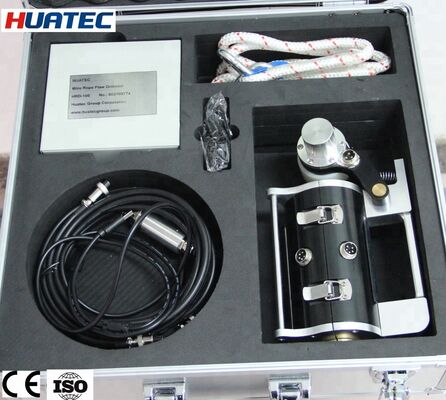

2. Systemkonfiguration

3. Sensorvorstellung

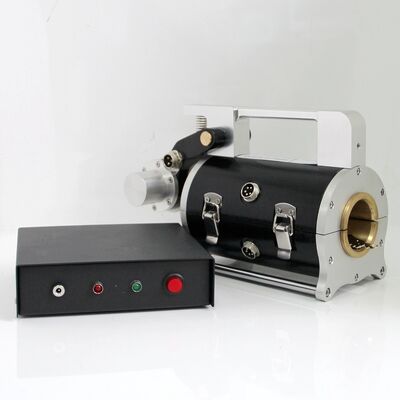

Magnetsensor: Der Sensor besteht aus einem Distanzgeber (Leitrad, Encoder), einer Magnetisierungseinrichtung und einer Sampling-Organisation. Nach der Aktivierung des Systems bewegt sich das Seil relativ dazu und sammelt dann das Signal.

Distanzgeber: Das Leitrad dreht sich einmal, der Fotoelektrische Encoder sendet einen Sampling-Befehlsimpuls aus und realisiert so eine gleichmäßige Abtastung.

Magnetisierungseinrichtung: Wenn sich das Seil relativ dazu bewegt, erfolgt die axiale Magnetisierung des Seils.

Sampling-Organisation: Wenn sich das Seil und der Sensor relativ zueinander bewegen, wandelt der Hall-Effekt-Sensor, der den Sampling-Kanal bildet, die Änderung des magnetischen Streuflusses des Seils in ein Simulationsspannungssignal um.

4. HUATEC Echtzeit-Alarmgerät

Das HUATEC Echtzeit-Alarmgerät ist ein tragbares Mehrzweck-Datenerfassungsgerät, das über das RS232-Übertragungskabel die konvertierten Datensignale an den Computer sendet und speichert. Es nutzt die leistungsstarke CPU-Funktion des Computers für die Online- und Echtzeit-Verarbeitungsanalyse und gibt gemäß dem voreingestellten Schwellenwert einen Echtzeit-Alarm aus. Eine Gruppe von Lithium-Batterien versorgt den Sensor mit Strom, die Ausgangsspannung beträgt 5V. Es gibt einen zusätzlichen Ladeanschluss zum Aufladen und einen Netzschalter.

5. Softwarevorstellung

Abbildung 3 Hauptfunktionspunkte

6. Sensoroption
