Untergrundleitungsdetektor Erkennt Position, Richtung und Tiefe der unterirdischen Leitungen

Untergrundleitungsdetektor Erkennt Position, Richtung und Tiefe der unterirdischen Leitungen

Der HD-18A unterirdische Rohrleitungsdetektor wurde sorgfältig von HUATEC entwickelt, integriert fortschrittliche Technologien wie Ultra-Schmalbandfilter und verfügt über hervorragende Detektionsleistung.einschließlich einer starken Antinterferenzfähigkeit , genaue Positionierung und Tiefenmessung. Es eignet sich für die Erkennung und Inspektion verschiedener unterirdischer Metallrohrleitungen, Rohrleitungsführung und -wartung,Stadtplanung und Bau, Stromversorgung und andere Abteilungen, und ist eines der wesentlichen Instrumente für Rohrleitungswartungseinheiten.

Eigenschaften:

1Es verwendet einen 10W Breitbandsender, der für die Detektion in verschiedenen Umgebungen geeignet ist.

2- sowohl der Empfänger als auch der Sender werden durch Lithiumbatterienbetriebe betrieben, die energiesparend, umweltfreundlich und mit einer extrem langen Arbeitszeit ausgestattet sind;
3. Der Monitor verfügt über eine Hintergrundbeleuchtung, die bei Notfällen nachts verwendet werden kann;

4. Funktionen links und rechts Pfeil-Indikatoren für die schnelle Lage der Pipeline;

Technische Parameter

(a) Positionierungsgenauigkeit des Empfängers: ± 5% der Tiefe (ohne Störungen durch benachbarte Rohrleitungen)

Tiefenmessgenauigkeit: ± 5% der Tiefe (ohne Störungen durch benachbarte Rohrleitungen)

Strommessgenauigkeit: ± 5% des tatsächlichen Stroms (ohne Störungen durch nahegelegene Rohrleitungen)

Tiefenmessbereich: < 6 m

Arbeitsmodi: Talmodus, Spitzenmodus, Weitspitzenmodus, Spitzenpfeilmodus

Betriebsfrequenzen: 50Hz, 512Hz, 1kHz, 33kHz, 83kHz

Menüeinstellungen: chinesische und englische Menüoptionen.

Betriebstemperatur: -20°C+50°C

Batterie: 7,4 V Lithiumbatterie

Außenabmessungen: 595 mm × 136 mm × 238 mm

Gewicht: 1,6 kg (einschließlich Batterie)

(II) Sendegerät

Ausgangsleistung: 10 W

Betriebsfrequenzen: 128Hz, 512Hz, 1KHz, 2KHz, 8KHz, 33KHz, 65KHz, 83KHz

Betriebsarten: Automatisches Wechseln zwischen direkten Anschluss-, Induktions- und Klemmmodi.

Batterie: eingebautes Lithium-Akkupaket mit 14,8 V

Betriebstemperatur: -20°C+50°C

Außenabmessungen: 348 mm × 228 mm × 84 mm

Gewicht: 2,5 kg (einschließlich Batterie)

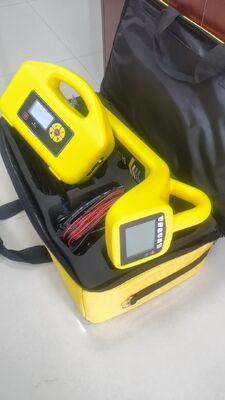

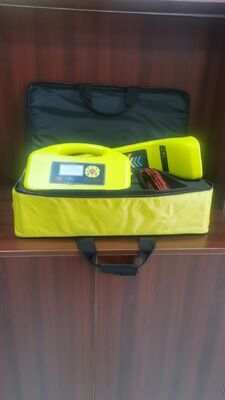

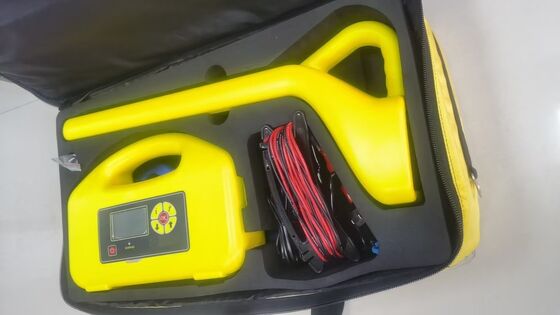

HD-18A Rohrleitungsdetektor Hauptzubehörkonfiguration

a) Standardkonfiguration

1 PC HUATEC HD-18A Empfänger;

1 Stück HUATEC HD-18A-Sender;

1 Stück Induktionsklemme; 1 Stück Ausgangskabel;

1 Stück Erdungsstange;

2 Stück Ladegeräte;

1pc Anschlussmagnet;

1 Stück 220-Volt-Stromkabel;

1 PC Bedienungsanleitung;

1 Stück Instrumentenbeutel.

1 Stück HUATEC-Kalibrierzertifikat
