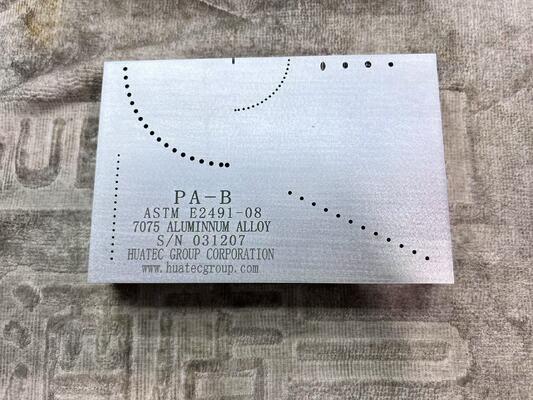

ASTM E2491 Phased Array Typ B Block Kalibrierblock - NDT Dienst

Großes Bild : ASTM E2491 Phased Array Typ B Block Kalibrierblock - NDT Dienst

Produktdetails:

Herkunftsort:	China
Markenname:	HUATEC
Zertifizierung:	ISO,CE
Modellnummer:	PA Typ B

Zahlung und Versand AGB:

Min Bestellmenge:	1 Stk
Verpackung Informationen:	in Karton
Lieferzeit:	3 ~ 7 Tage nach Zahlung
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	100 Prozent pro Monat

Kontakt

ASTM E2491 Phased Array Typ B Block Kalibrierblock - NDT Dienst

Beschreibung

Produktname:

Kalibrierungsblock

Material:

Kohlenstoffstahl

Modell:

PA-B

Standard:

ASTE2491

Hervorheben:

ASTM E2491 Kalibrierblock

Phase-Array-NDT-Kalibrierblock

NDT-Ausrüstung des Typs B

ASTM E2491 Phased Array Typ B Block Kalibrierblock - ZfP-Service

Beschreibung

Der PH Tool ASTM E2491 Phased Array Assessment Block ist ein Mehrzweck-Phased-Array-Kalibrierblock, der zur Strahlencharakterisierung und Bewertung der Systemleistungseigenschaften verwendet wird. Verwenden Sie ihn als Basisblock, um langfristige Änderungen der Geräteperformance zu ermitteln, DAC-Kurven zu erstellen und die lineare/winkelmäßige Auflösung, die Fokussierfähigkeit und die Strahllenkungsfähigkeit zu bewerten. Mit einer Vielzahl von Zielen ist dieser kleine, leichte Block auch perfekt für Kundenvorführungen der Phased-Array-Ultraschallfähigkeiten geeignet. Dieser Block wird auch als „Typ B“-Block bezeichnet.

Zoll

Abmessungen: 1 Zoll dick x 4 Zoll breit x 6 Zoll lang
Nickelbeschichtet
In Übereinstimmung mit ASTM E2491 und PH Tool Zeichnungs-Nr. 10235.

Blockmerkmale:

Vier (4) abgewinkelte Löcher (30°, 45°, 60°, 75°) mit einem Durchmesser von 1/16 Zoll (0,0625)
Anordnung von 18 Löchern auf einem Radius von 1 Zoll mit einem Durchmesser von 0,040 Zoll. Der Winkelabstand zwischen den Löchern beträgt 5,0°, mit einem Abstand von 2,5° zwischen den letzten beiden Löchern in der Anordnung.
Anordnung von 18 Löchern auf einem Radius von 2 Zoll mit einem Durchmesser von 5/64 Zoll (0,0781). Der Winkelabstand zwischen den Löchern beträgt 5,0°, mit einem Abstand von 2,5° zwischen den letzten beiden Löchern in der Anordnung.
Vertikale Spalte von 16 Löchern mit einem Durchmesser von 0,040 Zoll mit einem Abstand von 0,120 Zoll zwischen den Löchern.
Abgewinkelte Reihe von 12 Löchern mit einem Durchmesser von 1/16 Zoll (0,0625) mit einem Abstand von 0,200 Zoll zwischen den Löchern.
Maschinell gravierte Strichmarkierung auf der Radiusmittellinie
Maschinell gravierte Blockbeschreibung, Legierung und eindeutige Seriennummer.

Metrisch

Abmessungen: 150 mm x 100 mm x 25 mm
Nickelbeschichtet
In Übereinstimmung mit ASTM E2491 und PH Tool Zeichnungs-Nr. 10208.

Blockmerkmale:

Vier (4) abgewinkelte Löcher (30°, 45°, 60°, 75°) mit einem Durchmesser von 1,5 mm
Anordnung von 18 Löchern auf einem Radius von 25 mm mit einem Durchmesser von 1,0 mm. Der Winkelabstand zwischen den Löchern beträgt 5,0°, mit einem Abstand von 2,5° zwischen den letzten beiden Löchern in der Anordnung.
Anordnung von 18 Löchern auf einem Radius von 50 mm mit einem Durchmesser von 2,0 mm. Der Winkelabstand zwischen den Löchern beträgt 5,0°, mit einem Abstand von 2,5° zwischen den letzten beiden Löchern in der Anordnung.
Vertikale Spalte von 16 Löchern mit einem Durchmesser von 1,0 mm mit einem Abstand von 3,0 mm zwischen den Löchern.
Abgewinkelte Reihe von 12 Löchern mit einem Durchmesser von 1,5 mm mit einem Abstand von 5,0 mm zwischen den Löchern.
Maschinell gravierte Strichmarkierung auf der Radiusmittellinie
Maschinell gravierte Blockbeschreibung, Legierung und eindeutige Seriennummer.
