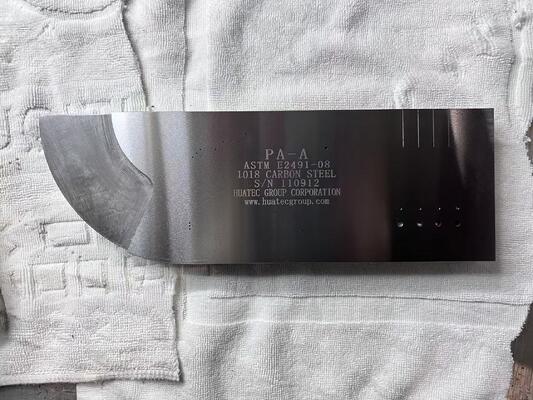

Der Phased-Array-Kalibrierblock Typ A wird während der ersten Einrichtung und Kalibrierung einer phasischen Ultraschall-Anlage verwendet.,Kalibrierung für Keilverzögerung, Empfindlichkeitskalibrierung, Ausführung von DAC/TCG und mehr. Dieser Block hat ähnliche Abmessungen wie ein IIW-Block,aber speziell für Anwendungen mit Phasen-Array entwickelt wurde.
Inch
Die Blöcke umfassen sowohl 4.000 als auch 2.000 Radien, (19) durch Löcher mit 0,040 Durchmesser, (1) durch Löcher mit 0,080 Durchmesser, (4) FBHs mit 0,080 Durchmesser x 0.080, 0.160, 0.235, und 0,315 Tiefe, (4) FBHs bei 0,157 Durchmesser x 0.040, 0.120, 0.200, und 0,275 tief, (3) FBHs mit 0,080 Durchmesser x 0,120 Tiefe in den Radius von 2.000 bearbeitet, und (4) EDM-Einschnitte bei 0.004, 0.008, 0.012, und 0,016 Tiefe x 0,020 Breite x 1,00 Länge.
Die Blockmaße sind 1.000 Dicke x 4.000 Höhe x 12,00 Länge.
Metrische
Die Blöcke umfassen sowohl 100,0 mm als auch 50,0 mm Radius, (19) durch Löcher mit einem Durchmesser von 1,0 mm, (1) durch Löcher mit einem Durchmesser von 2,0 mm, (4) FBHs mit einem Durchmesser von 2,0 mm x 2.0, 4.0, 6.0, und 8,0 mm tief, (4) FBHs mit einem Durchmesser von 4,0 mm x 1.0, 3.0, 5.0, und 7,0 mm tief, (3) FBHs mit 2,0 mm Durchmesser x 3,0 mm Tiefe in 50 mm Radius bearbeitet, und (4) EDM Kerben bei 0,1, 0.2, 0.3, und 0,4 mm tief x 0,5 mm breit x 25,0 mm lang.
Die Abmessungen der Blöcke sind 25,0 mm dick x 100,0 mm hoch x 300 mm lang.
