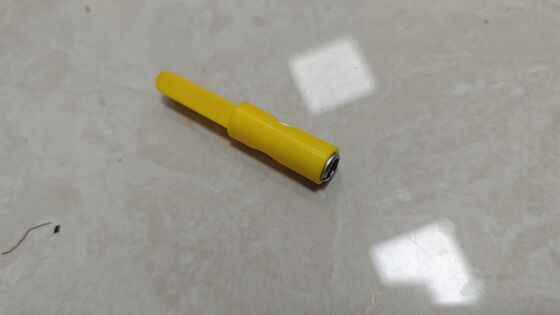

Wirbelstrom-Schweißnaht-Sonde-Sensor

Wirbelstrom-Schweißnaht-Sonde-Sensor

Einführung in Eddy-Strom-Sondensoren

Unsere Sensorenforscher haben herausgefunden, dass das Sondendesign und die entsprechende Sondenstruktur Fehlersignale verstärken können, die ursprünglich schwer zu erkennen waren, so dass sie leichter zu erkennen sind.Nach jahrelanger Erfahrung, wir sorgfältig entwerfen und streng kontrollieren die Qualität der Details, um verschiedene Arten von Hochleistungswirbelstrom-Sensorsonden zu liefern,mit einer Breite von mehr als 20 mm,. Bei der Auswahl des Wirbelstromgeräts der ET-Serie und seiner passenden Sonde können die besten Passendaten und die höchste Detektionsempfindlichkeit erreicht werden. Zu den von uns bereitgestellten Sensorsonden gehören:DifferentialDie Standardsonde-Serie kann in der Regel die meisten Anwendungsbedürfnisse des Kunden erfüllen, wie z. B. die Erkennung und Auswertung von Oberflächenfehlern,Schraubloch-Risserkennung in der Innenwand, Wärmetauscherrohr-Korrosions-Risse und Verschleiß-Dünnung, mehrschichtige Strukturkorrosion und ferromagnetische Schweiß-Risserkennung.

Auswahl der Sondensensoren

Wenn Kunden besondere Prüfbedingungen haben oder die Spezifikationen und Funktionswahl von Proben nicht kennen, geben Sie bitte folgende Angaben an:und wir werden Ihnen empfohlene Optionen zur Verfügung stellen1. das Material und die Wärmebehandlung des geprüften Werkstücks; 2. die physikalischen Abmessungen, Oberflächen und Endbedingungen des Materials des geprüften Werkstücks;Hersteller und Modell der für die Prüfung verwendeten Geräte4. Inhalt und Normen der Prüfelemente; 5. Erkennung der Geschwindigkeit oder des Rhythmus.Die allgemeine Frequenz beträgt 10Hz-10MHzJe nach den verschiedenen Prüfmaterialien kann man wählen, ob man eine Anregungsspule haben möchte oder nicht.

Typen von Sondensensoren

Nach den Prüfvorgaben können verschiedene Sonden konfiguriert werden: Punktart, flache, geschwungene/profilierende Sonden, interne/externe Durchschnittssonden, rotierende Sonden, Härtenmaterialsortierung,Leitfähigkeit, Beschichtungsdickenheitsmessproben, maßgeschneiderte Prüfproben, die am besten für die Kundenprodukttests geeignet sind.

Die Verwendung von Sondensensoren

Eine typische Wirbelstromsonde hat einen bestimmten Detektionswinkel.Der Winkel der Sonde wird entsprechend der relativen Bewegungsrichtung zwischen Werkstück und Sonde eingestellt.Die Erfassungsfläche der Sonde ist senkrecht zur Oberfläche des zu prüfenden Werkstücks (Aufstellungsart, Punktsonde).die Sonde und das Werkstück halten eine relativ gleichmäßige Geschwindigkeit und einen relativ stabilen HeberabstandDer beste Heberabstand liegt im allgemeinen zwischen 0,2-0,8 mm. Der Gewinnbereich des Geräts muss entsprechend den verschiedenen Heberabständen angepasst werden.

Anpassungsverfahren:

1. Stellen Sie Standardproben an;

2. Setzen Sie die Richtung der Bewegung der Sonde und installieren Sie sie senkrecht;

3- die Aufzugsdistanz auf 0,2-0,8 mm (je nach Oberflächenrauheit und Abmessungstoleranz des Werkstücks) einstellen;

4. Laufen Sie die Software, passen Sie die Frequenz und Gewinn, bis die Standard-Fehler-Alarme an der kritischen Position. (Wenn die Sonde zu nah angehoben wird, wird es einen Signalsättigungszustand erzeugen,und wenn es zu weit ist, wird es zu einer schlechten Empfindlichkeit führen).

Verwendung von Sondenleitungen

Nach den verschiedenen Schnittstellen des Geräts werden verschiedene Strukturen verwendet, um Sondenleitungen herzustellen.Es ist notwendig, die Instrumentenschnittstelle und die Schnittstellendefinition zu kennen., und erstellen nach verschiedenen Definitionen Sondenleitungen.
