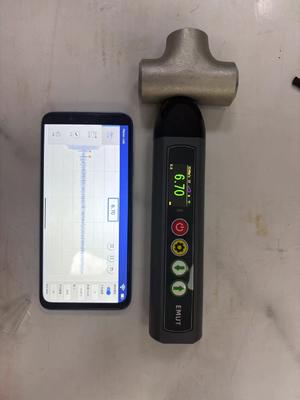

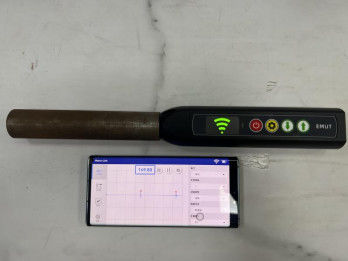

TG-14 Temperaturkompensations-Penetrationsbeschichtung Elektromagnetischer Ultraschall-Dickenmesser
Der elektromagnetische Ultraschall-Dickenmesser TG-14+ ist ein ultrakleines, berührungsloses Dickenmessgerät, das keinen Schallkoppler benötigt und die Dicke von Metall- oder magnetisch leitfähigen Materialien messen kann.
Grundparameter:
| Abtastung |
80 MSPS |
| Bandbreite |
2,5 MHz～6 MHz |
| Senden |
±600V_400Hz_125ns |
| Verstärkung |
Automatisch 0 ~ 96 dB, Schritt 1 dB |
| Messgenauigkeit |
±0,01 mm |
| Schallgeschwindigkeitsbereich |
400～9999 m/s |
| Effektiver Bereich |
0,75～1280 mm |
| Durchschnittliche Güte |
L, M, H Drei Gänge einstellbar |
| Hubhöhe |
5 mm (Aluminium), 4 mm (Kohlenstoffstahl), 3 mm (Edelstahl) |
| Messbereich |
Messung von Kohlenstoffstahl — 1X:160 mm 2X:320 mm 3X:640 mm 4X:1280 mm |
| Messtyp |
Aluminium, Kupfer, Eisen, Kohlenstoffstahl, Stahlguss, legierter Stahl, Edelstahl, Titanlegierung und andere metallische Werkstoffe |
|
|
| Messkanal |
2* Dünnes Stück, Allzweck, Stange |
| Messmodus |
Single Echo (I-E), Double Echo (E-E) |
| Suchmuster |
Grenze - Grenze, Scheitel - Scheitel, Scheitel - Grenze |
| Zusatzfunktion |
Auto-Freeze, Auto-Gain, Auto-Sleep, A-Scan-Wellenformanzeige, Wi-Fi-verbundenes Telefon |
| Korrekturfunktion |
Gate-Höhenanpassung, Verzögerungs-Blanking-Anpassung, manuelle Verstärkungsanpassung, Schallgeschwindigkeitskalibrierung, Hochtemperaturkompensation |
|
|
| Kommunikation |
RS-485 oder USB2.0 |
| Ladegerät |
5V2A, Standard Typ-C-Schnittstelle |
| Anzeigebildschirm |
1,47 ZOLL 320× 172 IPS_LCD |
| Gehäusegröße |
178,4 mm× 42 mm× 32 mm |
| Akkulaufzeit |
3,7 V 3400 mAh Lithiumbatterie für 6 Stunden |
| Gewicht |
A Metallgehäuse: 358 g B Spritzgussgehäuse: 255 g C Spritzguss + Schnellzerlegung: 289 g |
Standardkonfiguration
| Seriennummer |
Name |
Menge |
Markierung |
| 1 |
Hauptgerät |
1 |
|
| 2 |
Normaltemperatursonde |
1 |
4 MHz, 42 mm * 32 mm |
| 3 |
Ladekabel |
1 |
|
| 4 |
Ladestecker |
1 |
|
| 5 |
Handbuch |
1 |
|
| 6 |
Eisenbasis-Testblock |
1 |
|
| 7 |
Aluminiumbasis-Testblock |
1 |
|
| 8 |
Verpackungskarton |
1 |
|
Optionale Artikel (können nach Bedarf bestellt werden, nicht in der Standardkonfiguration enthalten)
| SN. |
Name |
Menge |
Markierung |
| 1 |
Hochtemperatursonde |
1 |
4 MHz, Φ33 mm * 40 mm |
| 2 |
Normaltemperatursonde mit kleinem Durchmesser |
1 |
4 MHz, Φ13 mm * 36 mm |
| 3 |
Normaltemperatursonde mit großem Durchmesser |
1 |
4 MHz, Φ40 mm * 60 mm |
| 4 |
Mobiltelefon |
1 |
Telefone, die Android und HarmonyOS unterstützen |
| 5 |
Pad |
1 |
Unterstützt Android, HarmonyOS Pad |
| 6 |
Uhr |
1 |
Uhren, die Android und HarmonyOS unterstützen |
| 7 |
Übergeordnete Computersoftware |
1 |
APP-Software |
Instrumenteneigenschaften
l kleine Größe, leicht zu tragen
l Die Anforderungen an die Werkstückoberfläche sind nicht hoch, die raue Oberfläche ohne Schleifbehandlung kann eine berührungslose Messung erreichen
l Es ist unempfindlich gegen Beschichtungen und kann zur Messung der Dicke beschichteter Teile verwendet werden
l Ohne Schallkoppler kann die Dickenmessung von Hochtemperatur-Werkstücken erreicht und eine Temperaturkompensation durchgeführt werden
Allgemeine Merkmale:
A. Das Instrument besteht aus einem Host und einem Mobiltelefon, die drahtlos über WLAN verbunden sind
B, das Instrument verwendet das Prinzip des elektromagnetischen Ultraschalls, der Inspektionsprozess muss die Oberfläche des Werkstücks nicht polieren, es wird kein Kopplungsmittel benötigt
C, die Sonde und der Host sind integriert, die Sonde kann ausgetauscht werden
D, verbunden mit dem Mobiltelefon, Tablet-Computer nach A-Scan, B-Scan zwei Funktionen
E, konfigurierbarer Sondentyp: Sonde (≤80℃, Kurzzeitmessung), Hochtemperatursonde (≤800℃, Kurzzeitmessung)
F, konfigurierbarer Hochtemperaturgriff: kurzer Griff (um die Inspektionsanforderungen von bis zu 350℃ zu erfüllen, Kurzzeitmessung), langer Griff (um die Inspektionsanforderungen von bis zu 800℃ zu erfüllen, Kurzzeitmessung)
