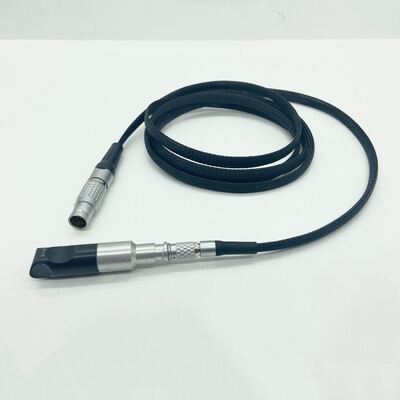

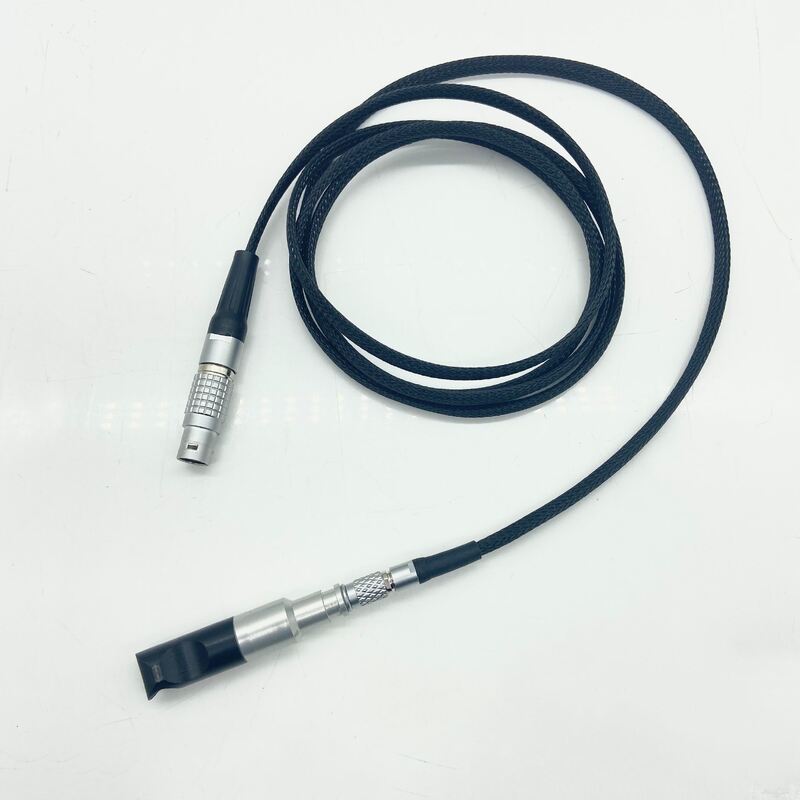

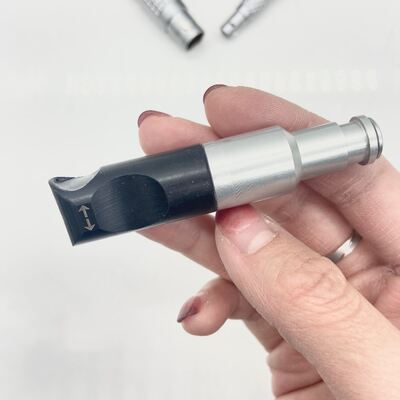

GE Locator 3S Wirbelstrom-Tastkopf-Sensor

GE Locator 3S Eddy-Strom-Sonde-Sensor

Wirbelstrom-SondensensorEntzifferung

Unsere Sensorenforscher haben herausgefunden, dass das Sondendesign und die entsprechende Sondenstruktur das ansonsten nicht nachweisbare Defektsignal verstärken können, wodurch es leicht zu erkennen ist.sorgfältiges Design und strenge Qualitätskontrolle der Details, bieten wir verschiedene Arten von Hochleistungswirbelstrom Sensor Detektionssonde, die sich an die Verwendung von verschiedenen Arten von Wirbelstrom-Testinstrumenten anpassen kann.Bei der Auswahl des Wirbelstrommessers der ET-Serie und seiner passenden SondeDie von uns angebotenen Sensorsonden umfassen: Differential-, Absolute- und Reflection-Spule,Die Standardsonde-Serie liefert die Differenz, Differential, Absolut und Reflexion für die meisten Anwendungen unserer Kunden, wie die Erkennung und Auswertung von Oberflächenfehlern, die Erkennung von inneren Rissen in Schraubenlöchern,Korrosionsspaltungen in Wärmetauscherrohren und Verschleißverdünnung, mehrschichtige Strukturkorrosion und ferromagnetische Schweißspaltenerkennung.

Auswahl des Sondensensors

Wenn Kunden besondere Anforderungen an das Prüfprojekt haben oder nicht viel über die Sondenspezifikation und Funktionswahl wissen, geben Sie bitte folgende Informationen an:Wir geben Ihnen die empfohlene Wahl1. das Material des zu überprüfenden Werkstücks und die Wärmebehandlung; 2. physische Größe, Oberfläche und Ende des zu überprüfenden Werkstücks;Hersteller und Modelle der zur Prüfung verwendeten Geräte■ 4. Inhalte und Normen der Prüfelemente; 5. Geschwindigkeit oder Schlag erkennen.Die Sonde kann nach dem unterschiedlichen Ausgangssignal der Detektionsspule in Parametertyp und Transformatortyp unterteilt werden. Die allgemeine Frequenz beträgt 10Hz-10MHz. Je nach unterschiedlichem Prüfmaterial kann man mit oder ohne Anregungsspule wählen.

Sensortyp der Sonde

Nach den Prüfungsanforderungen kann mit einer Vielzahl von Sonden konfiguriert werden: Punkt-, Ebene-, Bogen-/Profilsonde, innen/außen durch die Sonde, Drehsonde, Härte-Materialtrennung,Leitfähigkeit, Beschichtungsdickenheitssonde, entsprechend den Anforderungen des Kunden Produkttests die am besten geeignete Detektionssonde angepasst.

Verwendung von Sondensensoren

Allgemeine Wirbelstromsonde hat einen bestimmten Detektionswinkel, entsprechend den Detektionsanforderungen, entsprechend dem Werkstück und der relative Bewegungsrichtung der Sonde, um den Sondenwinkel anzupassen,Sondenerkennfläche senkrecht zur Oberfläche des ermittelten Werkstücks (eingestellt, Punktsonde), die Sonde und das Werkstück eine relativ gleichmäßige Geschwindigkeit beibehalten, einen relativ stabilen Heberabstand halten, der Heberabstand zwischen 0,2 mm und 0,8 mm ist im Allgemeinen am besten.Feinabstimmung des Gewinnbereichs des Geräts entsprechend den unterschiedlichen Hebanforderungen.

Anpassungsverfahren:

1. Stellen Sie Standardproben an;

2, Einstellung der Bewegungsrichtung der Sonde, vertikale Montage;

3, Anpassung des Hebens auf 0,2-0,8 mm (nach der Oberflächenrauheit des Werkstücks, Abmessungstoleranz);

4, die Software ausführen, die Frequenz und die Verstärkung einstellen, bis der Defekt der Standardprobe im Alarm für die kritische Position auftritt.und zu weit führt zu einer schlechten Empfindlichkeit).

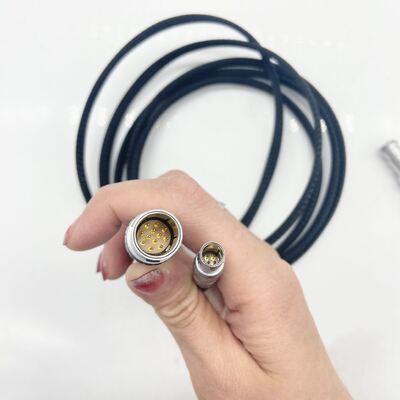

Verwendung von Sondenkabeln

Gemäß der unterschiedlichen Schnittstelle des Geräts, das verschiedene Strukturen verwendet, um das Sondenkabel herzustellen,die allgemeine Produktion der Sondenleitung müssen die Instrumentenschnittstelle und Schnittstellendefinition kennenUnsere Firma kann Wirbelstrom-Sonden und Sondenkabel für GE Locator, Olympus NORTEC und andere Maschinen liefern.
