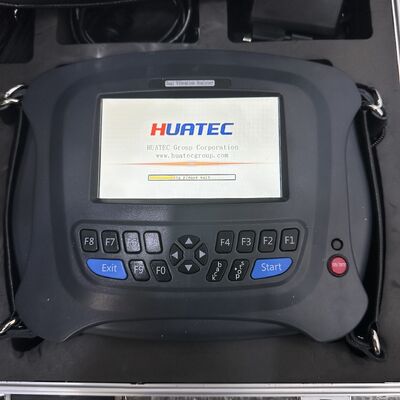

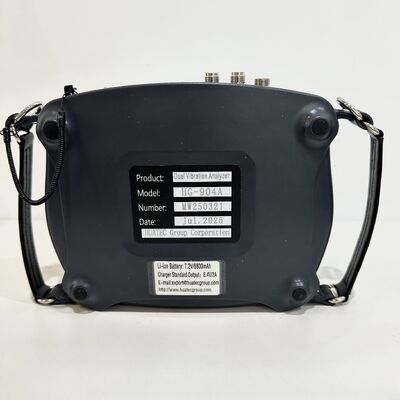

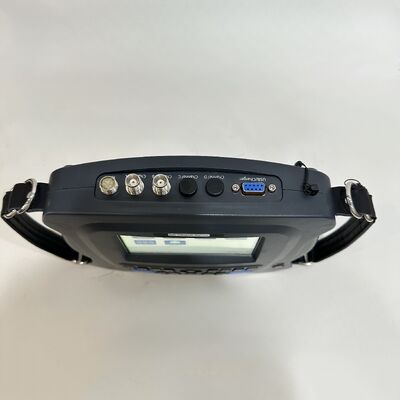

Vierkanaliger multifunktionaler Vibrationsanalysator mit vielseitigem Eingangsport, der an verschiedene Sensortypen angeschlossen werden kann
Das HUATEC HG-904A Vierkanal-Multifunktionsinstrument verfügt über einen vielseitigen Eingangsport, der an verschiedene Sensortypen angeschlossen werden kann. Es verwendet fortschrittliche Mikroelektronik-, Signalanalyse- und Fehlerdiagnosetechnologien und integriert Zustandsüberwachung und Fehlerdiagnose in einem einzigen Gerät.
Das Analysatorinstrument umfasst die Funktion der vierkanaligen Schwingungsdatenerfassung, mit der Schwingungsmessungen vor Ort durchgeführt und Zehntausende von Schwingungsmerkmalwerten und -spektren von Messpunkten automatisch gespeichert werden können. Es kann auch ein bis vier Kanäle von Wellenformen und Spektren vor Ort synchron anzeigen. Darüber hinaus kann es als Unwucht-Detektor dienen und eine ein- und zweiseitige dynamische Gleichgewichtsprüfung vor Ort durchführen.
BT4 &IP54
Bitte beachten Sie: Es gibt einen großen Unterschied in der Hardwarekonfiguration zwischen Vier- und Zweikanal.
| Hauptfunktion |
Modell |
| Modell |
HG-904A4 |
HG-904A2 |
| Kanalanzahl |
Vierkanal |
Zweikanal |
| Hauptfunktionen |
|
1, Dreikanalige synchrone Inspektion, mit gleichzeitiger Erfassung von Beschleunigungs-, Geschwindigkeits-, Verschiebungs- und Achsumschlingungswerten von jedem Kanal sowie Frequenzspektrumdiagrammen von Alarmparametern.
|
JA |
1 Kanal |
| 2, Einzelkanal- oder Mehrkanal-Synchronerfassung beliebiger Parameter, beliebiger Frequenzbereich und beliebiger Diagramm. |
1 oder 2 oder 3 oder 4 Kanal |
1 oder 2 Kanal |
| 3, Achsverfolgung, Start-Stopp-Analyse, Stoßprüfung. |
JA |
NEIN |
| 4, Echtzeitüberwachung von Hardwarewerten und Echtzeitanalyse von Trenddiagrammen für beliebige Parameter und beliebige Frequenzbereiche; Echtzeitanalyse von Frequenzspektrum und Wellenform. |
1 oder 2 oder 3 oder 4 Kanal |
1 oder 2 Kanal |
| 5, Rolling-Bearing-Impulsmessungstechnologie (Beurteilung der Schmierung und des Stoßes des Lagers) |
Optional (Bestellhinweise) |
Optional (Bestellhinweise) |
| 6, 1 oder 2 Ebenen Auswuchten |
JA |
JA |
| 7, Anlagenverwaltungssoftware-Analysesystem |
JA |
JA |
| 8, Kann an ICP-, Ladesensor, Wirbelstrom-Verschiebungssensor, magneto-elektrischen Geschwindigkeitssensor angeschlossen werden |
JA |
JA |
| 9, Relative Phasenanalyse |
Optional (Bestellhinweise) |
Optional (Bestellhinweise)
|
Hauptfunktion
Multifunktionale Eingangsanschlüsse für verschiedene Sensoren: (Piezoelektrisch, elektromagnetisch, Wirbelstrom, ICP)
-- 5-Zoll-Farbdisplay mit chinesischer Oberfläche für eine klare und schöne Visualisierung
-- Riesiger Speicherplatz mit einer 16 GB Festplatte, die automatisch Zehntausende von Schwingungsmerkmalwerten und Spektren von Messpunkten speichern kann
-- Vier Kanäle synchrone Erfassung mit 24-Bit-AD-Abtastung
-- 1600,3200,6400 oder 12800 Zeilen FFT-Spektrum
-- USB 2.0-Kommunikationsschnittstelle mit einer brandneuen chinesischen Menüanzeige im Windows-Stil für eine einfachere Bedienung
-- Analysefrequenz bis zu 35 kHz mit 8 optionalen Stufen
-- Hochgeschwindigkeits-Dynamikanalyse mit vollem Funktionsumfang, einschließlich Amplitudenspektrum, Leistungsspektrum, logarithmischem Spektrum usw.
-- Anzeige verschiedener Zeitbereichsmerkmalswerte, einschließlich Spitzenwert, Spitze-Spitze-Wert, Effektivwert, Spitzenfaktor, Schiefe, Kurtosis usw.
-- Mehrere Analyse- und Diagnosefunktionen: Lager-/Zahnradanalyse (Hüllkurvendemodulationsanalyse) Fehlerdiagnose, (Klopfprüfung) Eigenfrequenzdiagnose usw.
-- Daten-/Datenspeicherung und -wiedergabe für Rotorauswuchtung
-- Testgewicht kann selektiv entfernt oder beibehalten werden und seine Qualität kann geschätzt werden
-- Hochpräzise Auswuchtoperation mit schnellem Auswuchten zur Messung und Anzeige von Schwingungswerten, Amplituden, Phasen
-- Erkennung und Diagnose von Lager-/Zahnradfehlern mithilfe der Hardware-Hüllkurvendemodulation
-- Geschwindigkeitsmessung, Geräuschmessung, Phasenmessung, Phasendiagnose
-- Manuelle Einstellung der Triggerschwelle (groß, mittel, klein)
-- Es kann mit der EMD-Software des Anlagenverwaltungssystems (einschließlich Lagerdatenbank) ausgestattet werden
Hardwarespezifikation
| Statistik |
Spezifikation |
| Modell |
HG-904A4 Vierkanal / HG-904A2 Zweikanal |
| Kanalanzahl |
Vier Schwingungskanäle, ein Tachometerkanal |
| Hauptfunktionen |
Einzelkanal- oder Mehrkanal-Synchronerfassung verschiedener Parameter, einschließlich Beschleunigung, Geschwindigkeit, Verschiebung und axiale Hüllkurve |
| Genauigkeit |
±5% |
| A/D-Wandlung |
24-Bit-AD-Abtastung |
| LCD-Anzeige |
Unterstützt Touchscreen-Eingabe, 5-Zoll-Farbdisplay |
| Tachometerbereich |
120—12000 U/min |
| Temperaturbereich des Instruments |
-20—55°C |
| Temperaturbereich des Sensors |
-20°—120°C |
| Akku |
Wiederaufladbarer Lithium-Akku 7,2 V, 6800 mA; Ladezeit 7 Stunden, ununterbrochene Arbeitszeit 8 Stunden |
| Ladegerät |
8,V, 2A |
| Diagnosebibliothek |
Lagerdatenbank |
| Messfunktion und -bereich |
Misst gleichzeitig vier Parameterwerte und Alarmlarameterspektren mit einer Empfindlichkeit von 100 mV/g
Beschleunigung von 0,1——199,99 m/s²
Geschwindigkeit von 0,1——199,99 mm/s
Verschiebung von 1 um——1999 um
axialer Hüllkurvenwert von 0,1——30 m/s²
|
| Software-Analysefunktion |
Schwingungsspektrum- und Zeitbereichswellenformanalyse, Hüllkurvenanalyse, präzise Fehlerdiagnosefunktion für Wälzlager (vier Teile) Separate Fehlerdiagnosefunktion: Die Instrumentenhardware verfügt über eine separate Fehlerdiagnosefunktion zum Sammeln anderer Parameterspektren, Cepstrum, logarithmischem Spektrum und Leistungsspektrumdiagnose (Echtzeiterfassung und Echtzeitanzeige) |
| Speicherkapazität |
16G |
| Externe Schnittstelle |
Laden und Kommunikation USB2.0 |
| Berichtausgabefunktion |
Erkennt Datenausgabe |
| Frequenzgangbereich der Schwingungsmessung: |
2—35 kHz |
| Anschließbare Sensortypen: |
Piezoelektrischer Beschleunigungssensor, ICP-Sensor, magneto-elektrischer Geschwindigkeitssensor, Wirbelstromsensor |
Softwareübersicht
Mit der rasanten Entwicklung des Internets der Dinge und der Big-Data-Plattformen haben wir die funktionalen Vorteile unseres bestehenden Softwaresystems integriert und die Windows.Net 3.5-5.0-Plattform, die Microsoft Visual Studio 2019-Suite und die MySQL-Datenbank übernommen. Die Kommunikation zwischen dem Softwaresystem und dem Sammler verwendet eine einheitliche UDP-Architektur, und das Softwaresystem ist sowohl mit Netzwerk- als auch mit Standalone-Versionen ausgestattet. Nach fast einem Jahr Anstrengung haben wir die neueste Version des Enterprise Equipment Intelligent Monitoring and Diagnosis System (im Folgenden als EMD-System bezeichnet) auf den Markt gebracht. Durch die Nutzung der flexiblen Client-Software-Bedienung und der Vorteile umfassender Analysetools können Benutzer Daten bequemer überwachen und die Ursachen von Anomalien effektiver analysieren. Die Systemsoftware ist kompatibel mit Mehrkanal-Netzwerk-Datensammlern, drahtlosen Überwachungssammlern und Offline-Handheld-Analysatoren. Während der Analyse von Online-Datentrends kann der Handheld-Analysator die Datenerfassung ergänzen, um die Analyse der Geräte vor Ort umfassender zu gestalten und so die Einheitstrends und -anomalien umfassend zu analysieren, die Ursachen von Anomalien genau zu identifizieren und die Sicherung der Geräte vor Ort zu maximieren.
Softwarespezifikation
| Statistik |
|
| Hauptfunktionen |
1. Das System erfordert die gleichzeitige Anzeige von vier Parametern: Beschleunigung, Geschwindigkeit, Verschiebung und axiale Hüllkurve.
2. Trenddiagramme für beliebige Parameter können durch Zeitauswahl abgerufen und angezeigt werden.
3. Einzelparameter-Trenddiagramm, Wellenformdiagramm und Frequenzspektrumanalyse-Diagramm können auf derselben Oberfläche angezeigt werden.
4. Vier Parameter-Trenddiagramme (Beschleunigung, Geschwindigkeit, Verschiebung und axiale Hüllkurve) können auf derselben Oberfläche angezeigt werden.
5. Drei Parameter-Trenddiagramm von Beschleunigung, Geschwindigkeit und Temperatur (einschließlich Beschleunigungs- und Geschwindigkeitsfrequenzspektrumanalyse-Diagramme) können auf derselben Oberfläche angezeigt werden.
6. Die Zeitbereichsanalyse umfasst 13 empfindliche Fehlerdiagnoseindikatoren.
7. Die Autokorrelationsanalysefunktion ist verfügbar.
Systemfunktionserweiterungsanforderungen:
8. Lagerrestlebensdauer-Vorhersagereferenz.
9. Trenddiagramm und Frequenzspektrumanalyse sollten selbstdiagnostische Referenzmeinungen haben.
10. Berichte können mit einem Klick exportiert werden.
11. Eine Multi-Parameter- und Mehrdimensional-Diagnose- und Analysefunktion ist erforderlich.
Systembetriebs- und Wartungsstatusstatistik:
12. Alarmstatusstatistiken werden angezeigt.
13. Der Planausführungsstatus wird angezeigt.
Systembetriebs- und Wartungsmanagement:
14. Der Status der Datensammler kann angezeigt werden.
15. Der Gerätestatus kann angezeigt werden.
Ein-Klick-Import des Geräteinventars ist verfügbar.
|
