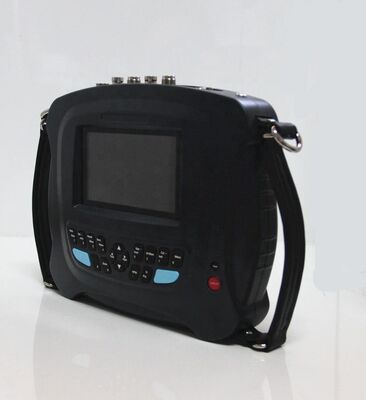

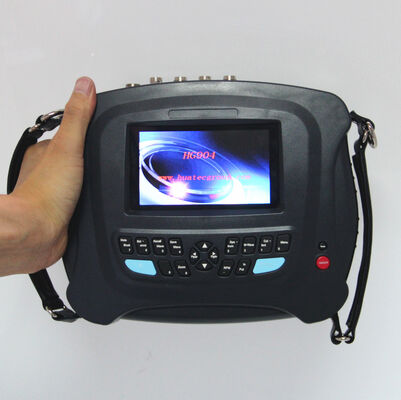

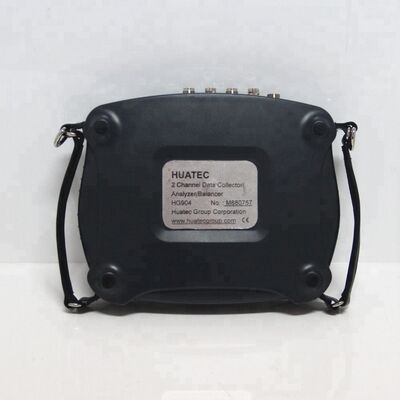

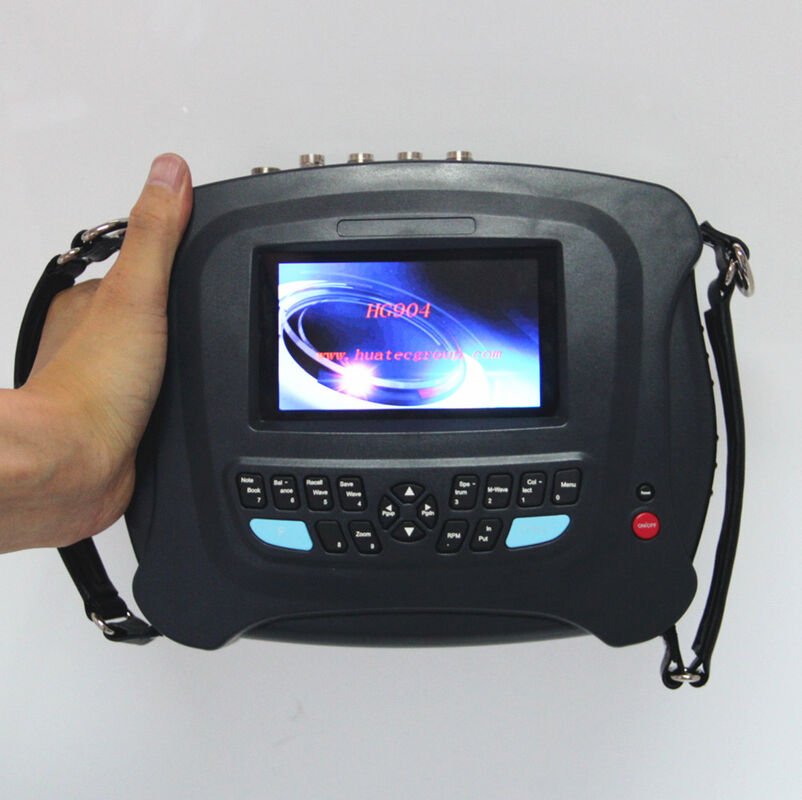

Vibrationsanalysator 2 Kanal Datensammler / Analyzer / Balancer

Vibrationsanalysator 2 Kanal Datensammler / Analyzer / Balancer

Ungleichgewicht ist eine der Hauptursachen für Vibrationen von Maschinen, und schätzungsweise 50 Prozent aller Störungen werden durch Ungleichgewicht der Rotoren verursacht.Das beste Mittel zur Beseitigung eines mechanischen Ungleichgewichts ist die Ausbalancierung vor Ort.. HG904 Maschinenanalysator/Balancer ist besonders nützlich für diesen Zweck. Es kann die Intensität der Vibration messen; Diagnose der Vibrationsursache durch Analyse des Frequenzspektrums.Es kann auch verwendet werden, um die Drehgeschwindigkeit und Vibrationsphase zu messen, und zur Berechnung des Ungleichgewichtsgewichts und der Lage.

Eigenschaften:

• Einfach zu bedienen
• Vektorveranschaulichung, der Ausgleichsprozess und das Ergebnis werden auf einen Blick deutlich dargestellt
• Speicherung der Ausgleichsdaten von 10 Rotoren
• Auswählbar von Versuchsmasse entfernen oder bleiben
• Aufschlüsselung des Ausgleichsergebnisses auf zwei zugewiesene Standorte
• Versuchsgewichtsbereich, berechnet nach Rotorgewicht, Drehgeschwindigkeit, Radius und erforderlicher Balancequalität
• Automatisch beurteilte Prüfmassengültigkeit
• Messung von Drehzahlen, Amplitude und Phase
• 400-Linien-FFT-Spektrum und Diagnosefunktion vor Ort

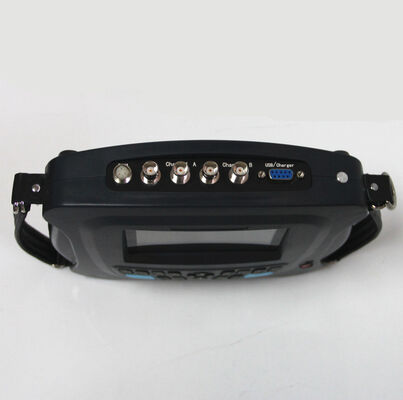

• Simultane Datenerhebung über zwei Kanäle
• Demodulation der Hardware-Hülle zur Lagerdiagnostik und Getriebe
• Übertragungsfunktion zur Messung der natürlichen Frequenz
• Wellenform und Spektrum anhand eines großen LCD
• Speicherung von Vibrationswerten und Vibrationswellenform

Betriebszustand

• Temperaturbereich: von 5°C bis 50°C
• Relative Luftfeuchtigkeit:<85%, ungesättigt
• mit einer Breite von nicht mehr als 20 mm
• Ohne starkes elektromagnetisches Feld und starken Aufprall

Sicherheit

Die HG904 dürfen nicht mit einem laufenden Teil der Maschine in Berührung kommen.

Spezifikationen

• Drehgeschwindigkeitsbereich für die dynamische Ausbalancierung: 70-60.000 R/min.
• Auswählbar für die automatische und manuelle Reichweite
• Messgenauigkeit der Vibrationen: 5 %

• Sensoren: Piezoelektrisches Beschleunigungsmesser, Magnetelektrische Geschwindigkeit, Eddy-Verlagerung usw.
• 8^Die- Filter gegen Alliasierung in Ellipse, Bandpassfilter für Umdrehungsfrequenz
• Eingangssignal: Beschleuniger und Spannung

• Amplitudenspektralanalyse: 100 bis 400 Linien (Zoom), Hanning mit Fenster
• Frequenzbereich der Spektrumanalyse: 100, 200, 500, 1K, 2K, 5K, 10KHz ((nur für die 1-Kanal-Probenahme)
• Datenspeicherung:400 Wellenformenvon 1024 Punkten und 400 Datensätzen

• Amplitudenbereiche und Frequenzreaktionen für die Gesamtvibrationsmessung:

• 	Amplitudenbereiche	Frequenzreaktion
  Verlagerung	0.003 ️ 5 mm Spitzen-Gipfel	10 ¢ 500 Hz
  Geschwindigkeit	0.2 200 mm/s wahre Umdrehbarkeit	10 ¢ 1000 Hz
  Beschleunigung	0.5 250 m/s2Höhepunkt	20 ¢ 5000 Hz
  Umschlag	0.1 20 Einheiten wahre RMS	5-1000 Hz von 15-40 KHz
  Spannung	0.1 10V Spitzenspitzen	10 ¢ 10000 Hz

• Notizbuch: 10 Zustandscodes für die Sichtprüfung
• Ausgang: USB für die Kommunikation mit dem PC
• Leistung: Wiederaufladbare Ni-MH-Batterie für 8 Stunden kontinuierlichen Betrieb, Warnung bei niedriger Batterieleistung
• Betriebsumfeld: 0~55^oC, 90% Luftfeuchtigkeit, nicht kondensierend
• Drehgeschwindigkeitsmessung mit Fotozellensensor
• Dynamischer Bereich: 60 dB mit 48 dB verstellbarem Gewinnbereich
• Abmessungen: 21 × 13 × 4 cm; Gewicht: 1,2 kg (einschließlich Batterien)

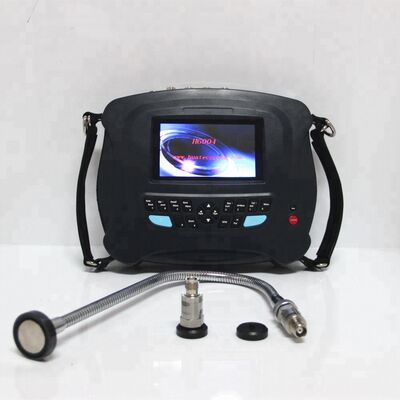

Verpackungsliste
HG904 Vibrationsdatenerfassungsgerät 1
Beschleunigungsmesser 2
Magnetische Montage 2
Stahlverlängerungssonde 1
Akkuladegerät 1
Beschleunigungskabel 3
RS232c Kommunikationskabel 1
Ausgleichsmodul 1
Tacho/Trigger Sensor und Kabel 1
Reflektorpapiersatz 1
Schnelle Anlaufleitung 1
Software-CD 1
Zertifikate für HG904 und Sensoren 3
Die Handtasche 1
