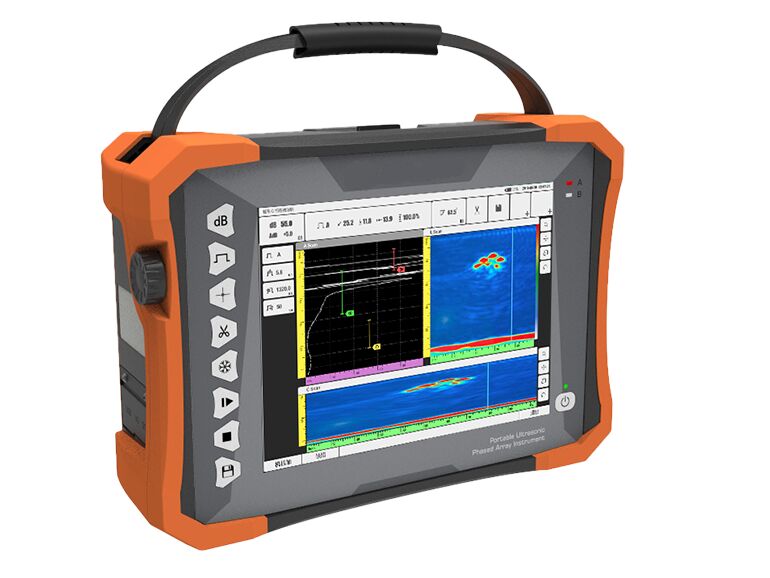

Tragbarer 32:128PR Phased-Array-Ultraschallprüfer

Tragbarer 32:128PR Phased-Array-Ultraschallprüfer
Tragbarer 32:128PR Phased-Array-Ultraschallprüfer Tragbarer 32:128PR Phased-Array-Ultraschallprüfer Tragbarer 32:128PR Phased-Array-Ultraschallprüfer

Großes Bild :  Tragbarer 32:128PR Phased-Array-Ultraschallprüfer

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO,CE
Modellnummer: HPA-620
Zahlung und Versand AGB:
Min Bestellmenge: 1 SATZ
Verpackung Informationen: in Karton
Lieferzeit: 5~8 Tage nach Zahlung
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 20 Sätze pro Monat
Kontakt

Tragbarer 32:128PR Phased-Array-Ultraschallprüfer

Beschreibung
Produktname: Phased-Array-Ultraschall-Fehlerdetektor PA-Modus: 32:128
Anzeige: 10.4 Zoll Touch Screen Import: 1 IPEX, 4 C5
GPS: Ja Lagerung: Intern: 64 GB; extern: USB-Flashdisk
Hervorheben:

Tragbarer Ultraschallfehldetektor mit Phasenarray

,

32:128PR Ultraschallprüfer

,

Phased-Array-Prüfgerät mit Garantie

Portable 32:128PR Phased Array Ultraschallfehlerdetektor



Eigenschaften:

Inspektionskanäle

  • 38Modul für das Phasenarray
  • Gleichzeitiges Scannen von TOFD und Phased Array
  • Unterstützt Dual-Array-Sonden
  • Zwei-Kanal-TOFD; zwei-Kanal-konventionelle Ultraschallprüfung

Die Funktionalität des HPA-620 bietet eine große Zufriedenheit für die verschiedenen Anforderungen der Benutzer.



Phased Array Modul

  • Herkömmliche Butt-Schweißinspektion; Herkömmliche Butt-Schweißinspektion (mit gleichzeitigem Scannen von TOFD und Phased Array)
  • Herkömmliche C-Scan-Kontrollen für Kennzeichen
  • Herkömmliche Prüfung von Schrauben
  • Herkömmliche Korrosionsprüfung
  • TKY-Inspektion



TOFD-Modul

  • Einstellung der Prozedurparameter; Einstellung der Sonden- und Keilparameter

Die Benutzer können relevante Parameter anhand der Sonde und der Verfahrenparameter berechnen, einschließlich: PCS, Abdeckung des Scans, Unterdeckung, eingeschlossene Winkel des Strahls.



Anzeige

  • Die HPA-620 ist mit einem 10,4 Zoll großen TFT-Bildschirm ausgestattet, der mit berührbarer Bedienung optimal unter starkem Licht und im Freien angezeigt wird.



Verfahrenentwurf

  • Das HPA-620 bietet Prozesssimulationsmodelle und kann auch ein Modell erstellen, indem es Objekte/Dimensionen über CAD-Software importiert.Anpassung des speziellen Inspektionsprozesses an die Benutzer und Bereitstellung eines One-Stop-Service für die gesamte Palette von Lösungen.

Parameter:

Kanäle
Modus PA-Modus UT-Modus TOFD-Modus
Zahl 32:128 2 2
Physikalische Parameter
Anzeige 100,4-Zoll-Touchscreen
Einfuhr 1 IPEX, 4 C5
I/O-Häfen 2 USB 3.0 (HOST) und 1 USB 2.0 (HOST)
DP ((DisplayPort) (kann auf HDMI übertragen werden)
WIFI
LEMO 1B-Coderanschluss
TTL-E/A-Anschluss
GPS - Ja, das ist es.
Aufbewahrung Intern: 64 GB; extern: USB-Flashdisk
Gewicht 5 kg (ohne Batterie)
Abmessungen 350 mm × 250 mm × 130 mm
(L × W × H)
Klimatisierung 100 V bis 240 V 50 Hz/60 Hz
DC 13.5V
Typ der Batterie Lithiumbatterie
Kapazität der Batterie Doppelbatterie, jeweils < 100Wh
Akkulaufzeit ≥ 4,5 Stunden
Temperatur Betriebstemperaturbereich: -10 °C bis 40 °C
Speichertemperaturbereich: -20°C bis 60°C
Eintrittsschutzbewertung IP65
UT
PRF 25 Hz bis 10 kHz
Spannung des Transmitters 75V bis 250V (50Ω Belastung)
Breite des Pulsens 30ns~1000ns, mit einem Schritt von 5ns
Dämpfung 400Ω, 80Ω
Stichprobenquote 100 MHz
Bandbreite 0.5MHz bis 20MHz (-3 dB)
Gewinn 0.0 dB ~ 110.0 dB
Überschuss an Empfindlichkeit ≥ 60 dB (engere Bandbreite), ≥ 52 dB (breite Bandbreite) (2.5P20-Wandler, 200 mmφ2Lahmlöcher)
Fehler der vertikalen Linearität ≤ 3%
Fehler bei der horizontalen Linearität ≤ 0,1%
Entschließung ≥ 26 dB (2,5P20)
Dynamischer Bereich ≥ 30 dB
Filter High-Pass, Low-Pass und Multiple Narrow Band-Pass
Berichtigung HF (TOFD-Modus), volle Welle, Halbwelle +, Halbwelle
Kanäle 2 Kanäle
Maximale Abdeckung 10000 mm (in Stahlwellen)
Tor A/B/G
Torstern Vollständige Reichweite
Torbreite Start zum vollen Bereich
Torschwelle 1 bis 99%
Alarm Schall-/Optik
Messpunkt Vorderseite/Gipfel
TCG 16
Phased Array
Kanäle 32:128
Maximalöffnung 32 Elemente
Maximale Elemente 128 Elemente
Konzentrationsgesetz ≥ 1024
Scanwinkel -89° bis 89°
Kalibrierung Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Prüfvolumen 1000 mm
Min-Winkelzunahme 0.1° (Autoanpassung)
Stichprobenquote 100 MHz, 10 Bit
Berichtigung Volle Welle
Bildschirmhöhe für A-Scan 800% der Bildschirmhöhe (maximal)
Analoggewinn, der abgestimmt werden kann 80 dB
Maximal PRF 20 kHz
Spannung des Transmitters 20V ~ 110V ((50Ω Belastung)
Pulstyp Bipolare Quadratwelle
Breite des Pulsens 30ns~1000ns, Schritt 5ns
Bandbreite 0.5MHz ~ 20MHz ((-3dB)
Filter High-Pass, Low-Pass, mehrfache schmale Band-Pass
Auslösung Encoder, zeitbasiert
Messpunkt Vorderseite/Gipfel
Ablesung Amplitude; Strahlweite; Horizontalität; Tiefe
Auflösung der Messung 0.5 mm
Scanmodus L/S/C/D “Scan"
Scanlänge ≥ 15 Meter
Scangeschwindigkeit ≥ 30 mm/s




Anwendungsbereich:

Herkömmliche Schweißinspektion

Phasenartige C-Scan-Inspektion von Verbundwerkstoffen

Inspektion von Schrauben und Schraubrohren

Inspektion von PE-Verbindungen

Lösung der Prüfung von Schweißröhren mit kleinem Durchmesser

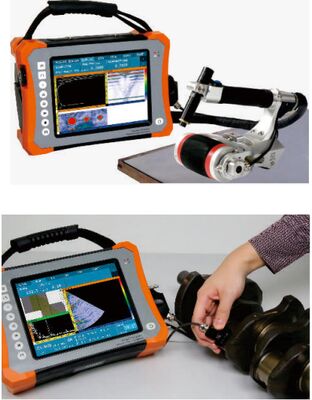

Tragbarer 32:128PR Phased-Array-Ultraschallprüfer 0

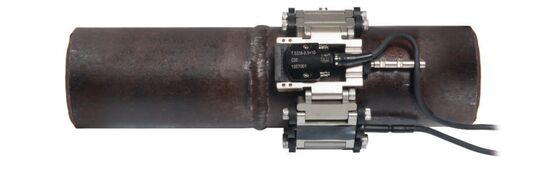

Tragbarer 32:128PR Phased-Array-Ultraschallprüfer 1
