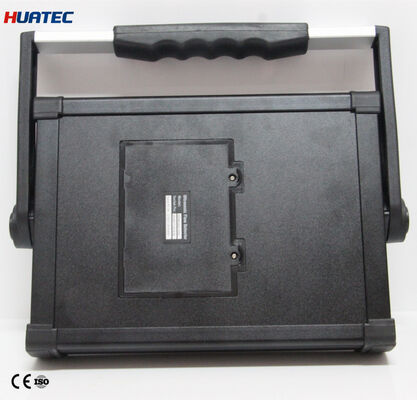

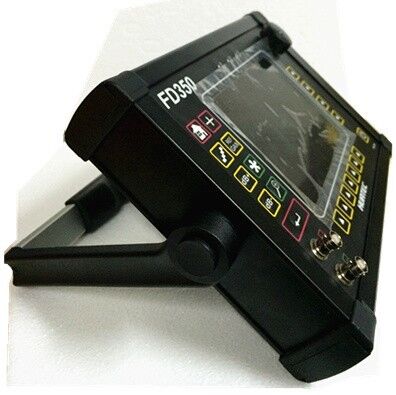

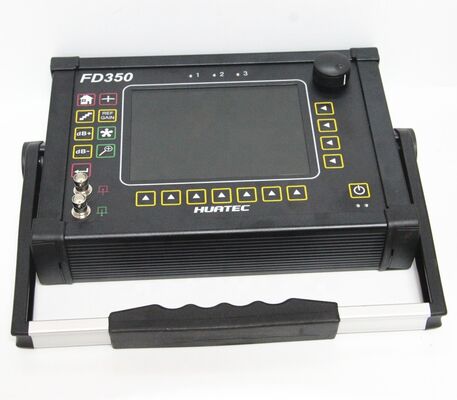

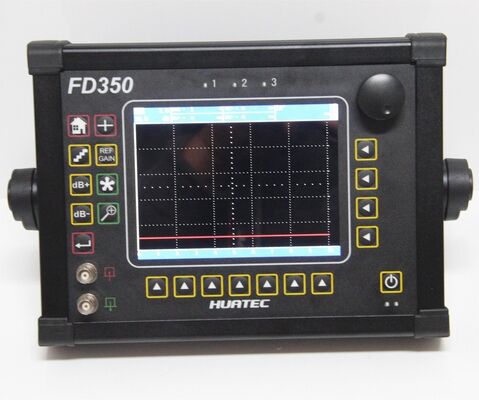

Lithiumbatterie A-Scan B-Scan Digitale Ultraschallfehlerdetektor
Produktinformationen:
·Automatisierte Kalibrierung
·Automatisierte Aufnahme von Videos des Testprozesses und des Spiels
·AWS D1.1,DAC/TCG, JIS DAC/TCG, AVG, DGS, A- und B-Scan
·Hochgeschwindigkeits-Aufnahme und sehr geringer Lärm
·Festmetallgehäuse (IP65)
·Hohe Kontrastansicht der Wellenform von hellen
·Leistungsstarke Computersoftware und Berichte können in Excel exportiert werden
·Kleines, leichtes Modell
Haupttechnischer Index:
| Funktionen |
Parameter |
| Häufigkeit |
0.2 20 MHz |
| Erfassungsbereich |
0 - 10000 mm |
| Schallgeschwindigkeit |
100 20000 m/s |
| Arbeitsmethoden |
Impulsecho, Dual und Thru-Transmission |
| Pulsverschiebung |
-5 bis 3400 μs in Stahl (abhängig vom Bereich) |
| Nullpunkt der Sonde |
0 100 μs |
| Gewinnbereinigung |
(0-110) dB, Schritt:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, benutzerdefinierbar ((0-24), und gesperrt |
| Vertikaler Linearfehler |
≤ 3% |
| Horizontale lineare Fehler |
≤ 0,1% |
| Dynamischer Bereich |
≥ 40 dB |
| Überschuss an Empfindlichkeit |
≥ 60 dB (200 mm Tiefe, F2 flachbodenes Loch) |
| Kommunikation |
Verbindung mit dem Computer über RS232 oder USB |
| Der durchschnittliche elektrische Schwung |
≤ 20% |
| Farbige TFT-LCD |
5.25 x 3.875 x (133 x 98 mm), 640 x 480 Pixel VGA, Farbe |
| Alarm für das Tor |
Geräuschmelder für Wellen-Eingangsgate/Wellenverlustgate, Breite, Höhe, Lage, kontinuierliche Abstimmung |
| Batteriebetriebszeit |
7 Stunden |
| Arbeitstemperatur |
-10°C ∼60°C |
| Macht |
220VAC, 110VDC |
| Aussehen Größe |
11.9 W x 9.9 H x 2 D (302 x 251 x 51 mm) |
| Nettogewicht |
5.5 lb. (2,5 kg) Li-Ionen-Batterie; 4,8 lb. (2,2 kg) ohne Batterie |
Standardlieferung:
Trägliche Ultraschallfehlerdetektor-Hauptgerät
Bedienungsanleitung
Straight-Beam-Sonde
Winkelstrahlsonde ((60 Grad)
Sondenkabel
PC-Software-CD
Serielle PC-Kabel
Wechselstromadapter/Ladegerät
Gepäckstücke
Zusätzliches Zubehör:
Geradeige Sonde (5MHZ-ф20)
Strahlensonde (2.5MHZ-ф20)
Strahlensonde (2.25MHZ-ф20)
Geradeige Sonde (1MHZ-ф20)
Winkelsonde (4MHZ-45°, 8*9mm)
Winkelsonde (4MHZ-60°, 8*9mm)
Winkelsonde (4MHZ-70°, 8*9mm)
Winkelsonde (4MHZ-80°, 8*9mm)
Winkelsonde (2MHZ-45°, 8*9mm)
Winkelsonde (2MHZ-60°, 8*9mm)
Winkelsonde (2MHZ-70°, 8*9mm)
Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:
Sonde T/R (5MHz-ф20mm, Schwerpunkt 15mm)
Sonde T/R (2.5MHz-ф20mm, Schwerpunkt 15mm)
Verbindungskabel zur Sonde (BNC-BNC)
Anschlusskabel zur Sonde (BNC-Lemo 00)
Verbindungskabel zur Sonde (Lemo 01-BNC)
Anschlusskabel zur Sonde (Lemo 01-Lemo 00)
Lithium-Ionen-Batterien
Stromanschluss (4A/9V)
Stromkabel
Lederkoffer
Prüfblock V1
Prüfblock V2
Prüfblöcke DAC, ASME usw.
