Ermittlung von Schweißleckagen auf der Unterplatte des Ölspeichertankes Vakuumbox Schweißleckageerkennungssystem

Erkennung von Leckagen an Schweißnähten der Bodenplatte von Öllagertanks - Vakuumkasten-Schweißnahtleckage-Erkennungssystem

1. Produkteinführung

Um die Gesamtinspektion von Öllagertanks zu verbessern, hat unser Unternehmen speziell eine Reihe von Vakuumtank-Erkennungssystemen für die Erkennung von Leckagen an Schweißnähten der Bodenplatte von Öllagertanks entwickelt.

Das standardmäßige, tragbare Vakuumtank-Erkennungssystem kann die Überlappungs-/Stoßnaht an der Bodenplatte von Lagertanks beliebiger Größe sowie die Umfangsschweißnaht (Kehlnaht) an der Bodenplatte von Lagertanks mit einem Durchmesser von mehr als 5 Metern erkennen. Für die Integritätsbewertung verschiedener Schweißnähte ist unser Vakuumkasten-Erkennungssystem eine effiziente, schnelle und wirtschaftliche Erkennungsmethode, und die Erkennungsrate von Durchdringungskorrosion/Löchern beträgt nicht weniger als 95 %.

2. Besondere Merkmale

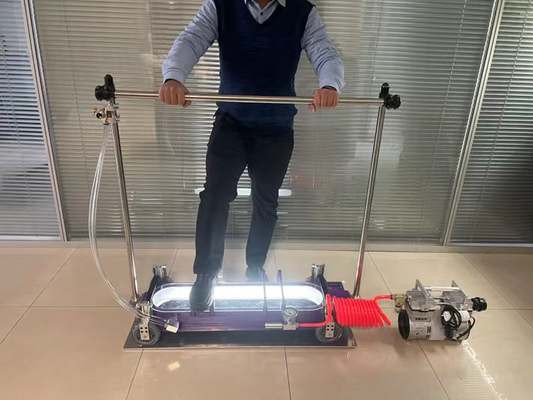

1) Normales Modell verwendet im Allgemeinen die Hand, um den Kasten zu drücken, so dass es sehr ermüdend ist, wir haben verbessert, dass man sich direkt mit den Füßen bücken muss

2) Beim Bewegen haben wir Räder unter dem Tank; Sie müssen den Tank nicht anheben, um ihn zu bewegen

3) Die Vakuumpumpe kann die Fernbedienung des Roboters übernehmen, der Standort ist sehr bequem.

3. Technische Parameteranforderungen:

3.1 Vakuumkasten zum Testen von Überlappungs- und Stoßnähten

3.1.1 Vakuumgrad: nicht weniger als 60 kPa;

3.1.2 Schweißnaht-Erkennungslänge: nicht weniger als 800 mm;

3.1.3 Überprüfen Sie die Arten von Schweißnähten: Überlappungs- und Stoßnähte am Boden des Tanks;

3.1.4 Anforderungen an den Tankdurchmesser: kann auf alle Durchmesser von Tanks angewendet werden;

★3.1.5 Betriebsart: Das Inspektionspersonal kann den gesamten Vorgang im Stehen ausführen;

★3.1.6 Beleuchtungssystem:LED-Beleuchtungssystem im Vakuumkasten;

3.1.7 Stromversorgung des Beleuchtungssystems: eingebaute 3-Wh-Lithiumbatterie, Stromversorgungszeit nicht weniger als 16 Stunden;

★3.1.8 Bewegungsrad: Der Vakuumkasten wird mit 4 Bewegungsrädern geliefert, 4 Bewegungsräder mit Feder können angehoben werden, können den Vakuumkasten zum Gehen schieben;

★3.1.9 Hilfsstange: Das Druckentlastungsventil ist an der Hilfsstange installiert, und das Inspektionspersonal kann das Druckentlastungsventil im Stehen normal schalten.

3.2 Vakuumkasten zum Testen von Umfangsschweißnähten

3.2.1 Vakuum: nicht weniger als 60 kP;

3.2.2 Schweißnaht-Erkennungslänge: nicht weniger als 400 mm;

3.2.3 Inspektion Schweißnahttyp: Kehlnaht;

3.2.4 Tankdurchmesser: ≥5m;

★3.2.5 Betriebsart: Das Inspektionspersonal kann den gesamten Vorgang im Stehen ausführen;

★3.2.6 Beleuchtungssystem: LED-Beleuchtungssystem im Vakuumkasten;

3.2.7 Stromversorgung des Beleuchtungssystems: eingebaute 3-Wh-Lithiumbatterie, Stromversorgungszeit nicht weniger als 16 Stunden;

★3.2.8 Bewegungsrad: Der Vakuumkasten wird mit 2 Bewegungsrädern geliefert, 2 Bewegungsräder mit Feder können angehoben werden, können den Vakuumkasten zum Gehen schieben;

★3.2.9 Hilfsstange: Das Druckentlastungsventil ist an der Hilfsstange installiert, und das Inspektionspersonal kann das Druckentlastungsventil im Stehen normal schalten;

★3.2.10 Sonstige Zusatzfunktionen: Auf beiden Seiten des Vakuumkastens sind zwei Elektromagnete mit 85 kg Saugkraft und zwei Schubstangenmotoren mit 19 kg Schubkraft installiert.

3.3 Vakuumpumpe

3.3.1 Spannung: 220 V 50/60 Hz;

3.3.2 Auslegungsdruck: 92 kPa;

3.3.3 Pumpentyp: elektrische Vakuumpumpe mit Lüfter;

3.3.4 Durchflussrate: 200 l/min;

3.3.5 Gewicht: nicht mehr als 10,5 kg;

3.3.6 Leistung: nicht mehr als 450 W.

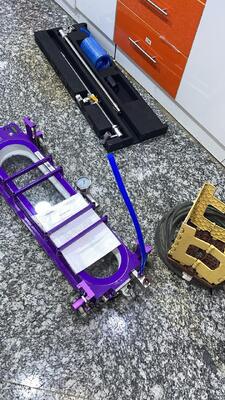

4. Konfigurationsanforderungen

4.1 Vakuumpumpe: 1 Stk.

4.2 Überlappungs- und Stoßnaht-Vakuumkasten: 1 Satz

4.3 Kehlnahtkasten: 1 Satz

4.4 Weiches Luftrohr: 1 Satz

4.5 Vakuumpumpen-Stromversorgungsbatterie: 1 Stk.

4.6 Handbuch: 1 Exemplar;

4.7 Versandkartons: 3 Stk.

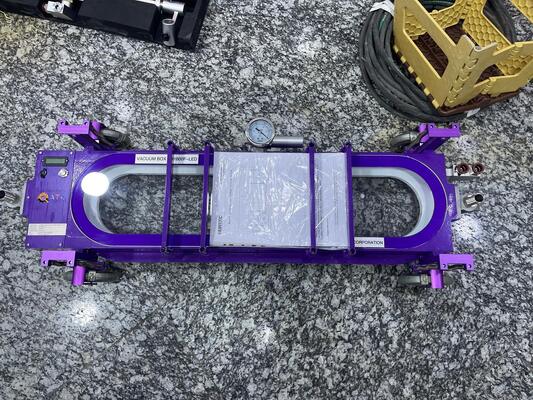

HV1800F-LED Vakuumkasten ist für Stoß- oder Überlappungsschweißen geeignet
