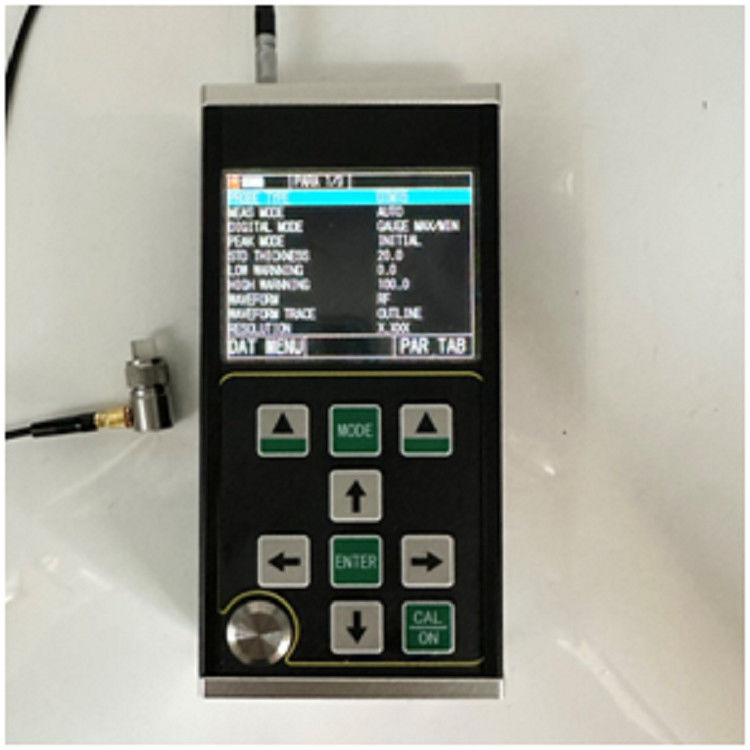

Hauptfunktionsmerkmale
● Dieses Produkt verfügt über A-Scan-Modus, B-Scan-Modus und numerischen Anzeigemodus;
● Der Messbereich ist breit, und die einzigartige "Mehrfach-Echo"-Technologie wird eingesetzt, um die Messung ultradünner Teile zu realisieren, mit einer minimalen Messdicke von 0,10 mm (Stahl);
● Dieses Produkt kann die Dicke mit hoher Präzision messen, und die maximale Messauflösung kann 0,001 mm erreichen; Die Wiederholgenauigkeit kann ± 0,002 mm erreichen;
● Es verfügt über die Funktionen des Durchdringens von Beschichtungen und der Echo-zu-Echo-Messung, die zur Messung von Materialien mit Farbschicht und Beschichtung auf der Oberfläche verwendet wird;
● Mehrere Messmodi: MB-E-, E-E- und ME-E-Modi erfüllen die Messung konventioneller dicker Werkstücke; Der Thin-Modus realisiert die Messung dünner Teile
● Numerische Modi umfassen: konventioneller Dickenwertmodus, Differenz-/Reduktionsratenmodus und Maximalwertmodus
● Zwei Verstärkungsmodi: automatische Verstärkung / manuelle Verstärkung
● Manuelles Herunterfahren und automatisches Herunterfahren können eingestellt werden, mit Energiesparfunktion
● Es unterstützt eine Vielzahl von Sonden, einschließlich Doppel- und Einzelkristallsonden, und unterstützt bis zu 20 MHz Hochfrequenzsonden
● Es unterstützt Massenspeicherung und kann 100.000 Dickenwerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern
● Großes 3,5-Zoll-Farb-TFT-LCD-Display mit 320x240 High-Definition (QVGA)-Auflösung
● Es verfügt über eine Vielzahl von Kalibrierungsmethoden, unterstützt Einpunktkalibrierung, Mehrpunktkalibrierung und manuelle Kalibrierungsmodi und kann gleichzeitig Schallgeschwindigkeit und Sonden-Nullposition kalibrieren; Es unterstützt die V-Pfad-Korrektur der Doppelkristallsonde
● Es unterstützt die Umrechnung von metrischen und britischen Systemen; Es kann zwischen Millimeter- und Zoll-Einheiten umgeschaltet werden
● Es unterstützt das englische Menü
Spezifikationsparameter
|
Item
|
TG-5710
|
|
Sondentyp
|
Einkristallsonden / Doppel-Kristallsonden
|
|
Messbereich (45# Stahl)
|
0.10mm – 1800mm
|
|
Anzeigefehler(＜10mm)
|
±0.005mm
|
|
Anzeigefehler(≥10mm)
|
±0.1%
|
|
Wiederholgenauigkeitsfehler
|
±0.001mm(Selbsttest)
|
|
Anzeigestabilität
|
Nullübergangs- und Mehrfach-Echo-Technologie werden eingesetzt, um sicherzustellen, dass der Dickenmesswert nicht durch Echostärke, Materialdämpfungskoeffizienten, Verstärkung und Gate-Höhe beeinflusst wird, und eine hohe Messstabilität und Zuverlässigkeit aufweist.
|
|
Messfrequenz
|
4Hz,8Hz,16Hz
|
|
Resolution
|
0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch)
|
|
Impulsgenerator
|
Es wird eine negative Rechteckwellenemission verwendet, und die Impulsbreite und -spannung werden automatisch an die Sonde angepasst.
|
|
Schallgeschwindigkeitsbereich
|
400-19999m/s
|
|
Kalibrierblock
|
4mm(Stahl)
|
|
Automatisches Herunterfahren
|
Man kann 5 Minuten, 10 Minuten, 20 Minuten und manuelles Herunterfahren wählen.
|
|
Sondenkalibrierung
|
Einpunktkalibrierung, Mehrpunktkalibrierung
|
|
Verstärkung
|
Automatische Verstärkungsregelung, Manuelle Verstärkungsregelung
|
|
Verstärkungsbereich
|
0~70dB
|
|
Erkennungsmodus
|
Hochfrequenz (RF), positive Halbwelle (POS), negative Halbwelle (NEG), Vollwelle (FULL)
|
|
Messmodus
|
(1) MB-E: der Messmodus basierend auf der Laufzeit vom ersten Echo zum ersten Bodenecho; (2) E-E: Durchdringungsbeschichtungsmessmodus, das beliebige Em–En-Echo ist optional; (3) ME-E: Mehrfach-Echo-Messmodus; (4) THIN: Dünnwand-Messmodus;
|
|
Numerischer Modus
|
Dickenwertmodus, Differenz-/Reduktionsratenmodus, Maximal-/Minimalwertmodus
|
|
A-Scan-Modus
|
Verfügbar
|
|
B-Scan-Modus
|
Verfügbar
|
|
Kopplungsanzeige
|
Verfügbar
|
|
Batterieanzeige
|
Verfügbar
|
|
Sprache
|
Englisch
|
|
Unit
|
mm/Zoll
|
|
Menübedienung
|
Verfügbar
|
|
Softwarefunktion
|
Dynamische Gate-Einstellung, Blanking-Einstellung (Blank), Echo-Blanking-Einstellung (E-blank), Echo-Einfrieren, Echo-Verschiebung und -Skalierung
|
|
Speicherfunktion
|
Es kann 100.000 Dicken (100 Gruppen, 1000 in jeder Gruppe), 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern.
|
|
Host-Programm-Upgrade
|
Verfügbar
|
|
Display
|
3,5 "QVGA (320 × 240) Farb-TFT-LCD-Bildschirm
|
|
Datenübertragung
|
Es unterstützt die serielle USB3.0-Kommunikation und überträgt Daten an den Computer.
|
|
Arbeitstemperatur
|
-10℃～＋50℃; Bei besonderen Anforderungen kann es - 20 ℃ erreichen;
|
|
Betriebsspannung
|
Vier AA-Batterien Nr. 5 sind erforderlich. Wenn die Leistung unzureichend ist, gibt es eine Niederspannungsaufforderung.
|
|
Gesamtabmessung
|
204 x 100 x 36 (mm)
|
|
Gesamtgewicht
|
310 g(Ohne Batterie)
|
|
|
|
Anwendbare Materialien
Der TG-5710 eignet sich zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramiken, Glas, Harz, Glasfaser und anderen guten Ultraschallleitern, an Plattenoberflächen, Rohren und gekrümmten Oberflächen.
