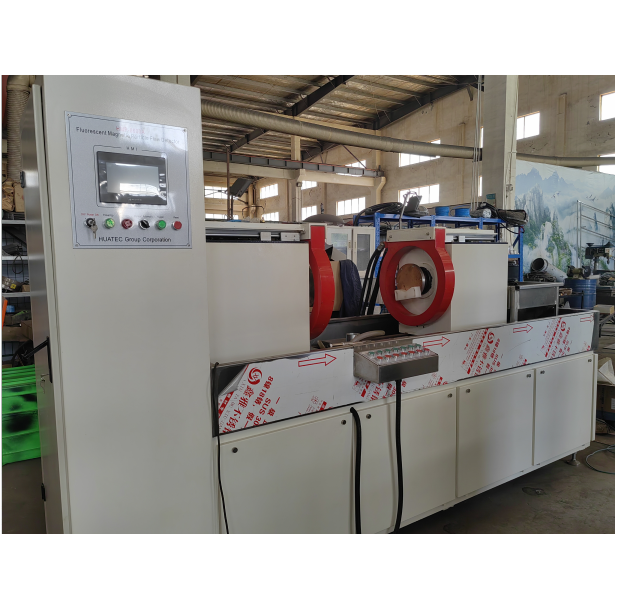

Fluoreszierende Magnetpulver-RissprüfmaschineHMP-8000
1. Funktionsprinzip
Die Magnetpulverprüfung nutzt die Wechselwirkung zwischen Magnetstreufeld und Magnetpulver am Defekt des Werkstücks. Sie nutzt den Unterschied zwischen der Permeabilität von Oberflächen- und Oberflächennahedefekten von Eisen- und Stahlprodukten (wie Risse, Einschlüsse, Haarfeinrisse usw.) und der Permeabilität von Eisen und Stahl. Nach der Magnetisierung wird das Magnetfeld an der diskontinuierlichen Stelle dieser Materialien verzerrt, wodurch ein Teil des Magnetflusslecks entsteht und ein Magnetstreufeld entsteht. Dadurch wird Magnetpulver angezogen, um die Ansammlung von Magnetpulver am Defekt - Magnetspur - zu bilden, die unter geeigneten Lichtverhältnissen die Lage und Form des Defekts zeigt.
2. Verwendung
Die fluoreszierende Magnetpulver-Rissprüfmaschine wird zur Erkennung der Oberfläche und der Oberfläche von ferromagnetischen Werkstücken (wie: Zahnräder, Zahnkränze, Zahnwellen usw.) aufgrund von Schmieden, Härten, Schleifen, Ermüdung verursachten Rissen und Einschlüssen und anderen feinen Defekten verwendet.
3. Technische Parameter
Erfassungsbereich:Zahndurchmesser≤700mm,Höhe≤410mm；
Axieller Durchmesser≤300mm,Länge＜700mm
Elektrodenabstand:0~410mm(einstellbar)
Umfangsstrom:AC 0~8000A Effektivwert(Mit Ausfallphasenregler)
Längsmagnetisches Potential:AC 0~18000AT Effektivwert(Mit Ausfallphasenregler)
Erkennungsmethode: fluoreszierende Magnetpulverprüfung
Magnetisierungsmodus: Umfangs-Magnetisierung, Längs-Magnetisierung, Verbund-Magnetisierung
Klemmmodus: pneumatische Klemmung
Entmagnetisierungseffekt: Remanenz weniger als 0,3 mT
Erkennungsempfindlichkeit: A1-Standardtestfilm (15/50) deutlich anzeigen
Stromversorgung: Dreiphasen-Fünf-Leiter-AC 380V 50Hz
4. Hauptmarke und Lieferant von elektrischen Teilen
Alle Komponenten und Teile des Geräts sind importierte oder inländische Markenprodukte, selbst hergestellte Produkte haben den Qualitätstest bestanden.
|
Nr.
|
Name
|
Marke
|
Quantität
|
Einheit
|
|
01
|
Tastenschalter/Anzeige
|
DELIXI
|
1
|
SATZ
|
|
02
|
Miniatur-Leistungsschalter
|
DELIXI
|
1
|
SATZ
|
|
03
|
AC-Schütz
|
DELIXI
|
1
|
SATZ
|
|
04
|
SPS
|
OMRON
|
1
|
SATZ
|
|
05
|
Touchscreen
|
WEINVIEW
|
1
|
SATZ
|
|
06
|
Pneumatisches Element
|
DELIXI
|
1
|
SATZ
|
|
07
|
Thyristor-Triggerplatine
|
HUATEC
|
2
|
STK
|
|
08
|
Stromwandler
|
DELIXI
|
2
|
STK
|
|
09
|
Thyristor
|
DELIXI
|
2
|
SATZ
|
|
10
|
Schnellschmelzend
|
DELIXI
|
2
|
STK
|
|
11
|
Umfangs-magnetisierter Haupttransformator
|
HUATEC
|
1
|
STK
|
|
12
|
Längs-magnetisierter Haupttransformator
|
HUATEC
|
1
|
STK
|
|
13
|
LED-Hand-UV-Lampe
|
HUATEC
|
1
|
STK
|
|
14
|
LED-Hänge-UV-Lampe
|
HUATEC
|
1
|
STK
|
|
Die oben genannten Spezifikationen des Ersatzteilherstellers dienen nur als Referenz und werden je nach Benutzeranforderungen und verfügbaren Ersatzteilen angepasst.
|
5. Gerätebeschreibung
5.1 Elektrisches Steuerungssystem
Das Steuerungssystem basiert auf einer speicherprogrammierbaren Steuerung (SPS), die den Betrieb von zwei Elektroden und der Magnetisierungs-Entmagnetisierungsvorrichtung steuert. Mit dem Schaltschrank als Hauptteil enthält es verschiedene Ausführungskomponenten, Magnetisierungs-Triggerschaltung, Haupttransformator usw.
Eingabe des Magnetisierungsstroms und anderer Parameter über den Touchscreen. Mit SPS-Analog-Eingangs-/Ausgangsmodul zur Erzielung der Voreinstellungsfunktion des Magnetisierungsstroms.
Alle Anzeigen, Tasten und Arbeitsleuchten des Rissprüfgeräts verwenden eine 24-V-Sicherheitsspannung.
Das Rissprüfgerät, der Entmagnetisierer und das Gehäuse des Verteilerschranks sind zuverlässig geerdet.
5.2 Host
Hauptmaschine: Rumpf, Edelstahl-Sammeltank, Magnetisierer, Sprühsystem.
Rumpf: Der Rumpf ist aus hochwertigem Material geschweißt, stark und schön. Es gibt keine offensichtliche scharfe Winkelstruktur innerhalb des Höhenbereichs des Bedieners um den Rumpf.
Edelstahl-Sammeltank: Hergestellt aus hochwertigem Edelstahl für die Magnetaufschlämmungs-Sammlung.

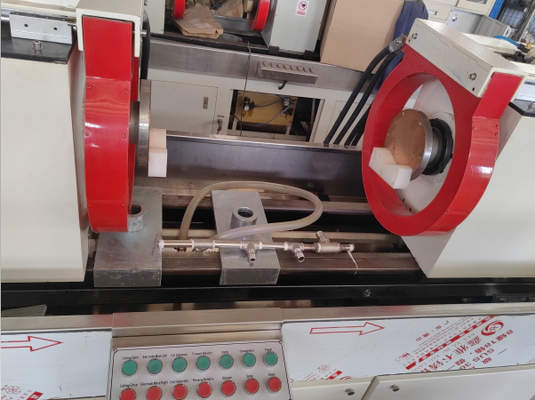

Magnetisierer: bestehend aus Klemmmechanismus, Magnetisierungselektrode und Magnetisierungsspule. Die Magnetisierungselektrode magnetisiert das Werkstück in Umfangsrichtung und die Magnetisierungsspule in Längsrichtung. Die Spule und die Elektrodenplatte bestehen aus hochwertigem Kupfer. Der Klemmmechanismus wird von pneumatischen Komponenten angetrieben, und das Werkstück wird zwischen zwei Elektroden geklemmt, um einen Umfangs-Magnetisierungskreis zu bilden.

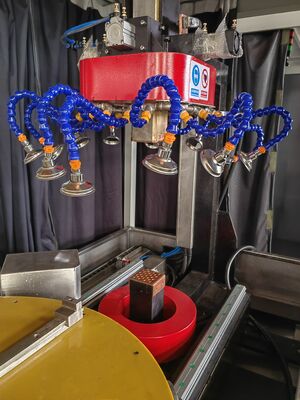

5.3 Magnetaufschlämmungs-Sprühsystem
Es besteht aus Magnetaufschlämmungs-Sammeltank, Wasserpumpe, Rohrleitung und Sprühkopf. Der Sammeltank ist für das Sammeln, Rühren und Pumpen der Rückfluss-Magnetaufschlämmung zur Düse zuständig. Der Flüssigkeitssammeltank ist extern, und das Universalrad mit Bremse ist am Boden installiert. Der Magnetaufschlämmungs-Sammeltank, die Beobachtungsplattform und das Entmagnetisierungs-Förderband der Hauptmaschine werden alle in den Flüssigkeitssammeltank zurückgeführt, um ein Tropfen zu vermeiden.
