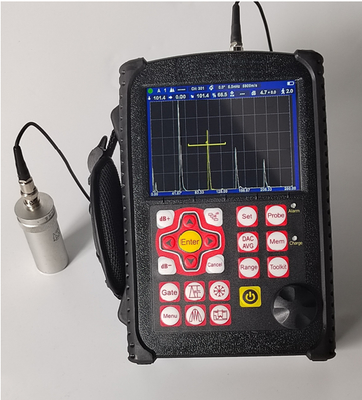

DAC und AVG zur Auswertung des Echos, Kurve kann modifiziert und kompensiert werden, Detektionsbereich 0-10000mm Ultraschall-Fehlerdetektor
★ Benutzerfreundlicher Dialog, interaktiv, unterstützt Operationen wie Kalibrierung, Kurvenerstellung usw.
★ Alle benötigten Werkzeuge: DAC, AVG, AWS, Schweißdiagramm usw.
★ Impulswiederholfrequenz: 10-2000Hz präzise einstellbar, Hochgeschwindigkeits-Scan, nichts wird ausgelassen.
★ Hoher Signal-Rausch-Abstand, klares und stabiles Echo, Anti-Rausch-Design, perfekt für raue Arbeitsbedingungen.
★ 10-Bit AD, Hochgeschwindigkeitsabtastung führt zu einem besseren Echogramm mit allen Details. Empfindlich und kann selbst kleinste Fehler erkennen.
★ Kristallklares Echtfarbdisplay. Hilfreiche Benutzeroberfläche macht die Bedienung viel einfacher.
★ Unbegrenzte USB-Datenspeicherung, PDF-Berichtsausgabe.
Spezifikationen
| Bereich |
0-10000 mm, bei Stahlgeschwindigkeit |
| Materialgeschwindigkeit |
1000～10000m/s |
| Impulswiederholfrequenz |
10-2000Hz |
| Dynamikbereich |
≥38dB |
| Linearität: Horizontal |
+/-0,2% FSW, Vertikal: 0,25% FSH, Verstärkergenauigkeit +/-1 dB |
| Auflösungsvermögen |
>40dB(5P14) |
| Empfindlichkeitsreserven |
>65dB |
| Unterdrückung (Unterdrückung) |
0 bis 80% der vollen Bildschirmhöhe |
| Testmodi |
Impulsecho, Dualelement und Durchschallung |
| Sondentypen |
Einzel-Gerade, Einzel-Winkel, Dual-Gerade, Dual-Winkel, Durchgang |
| Gate-Monitore |
Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind |
| Einheiten |
Zoll oder Millimeter |
| Stromversorgung |
Netzanschluss 100-240 VAC, 50-60 Hz |
| Anzeigeverzögerung |
-20 bis 3400 µs |
| Sondenverzögerung/Nullpunktversatz |
0 bis 99,99µs |
| H×B×T(mm) |
240×160×45 (mm) |
| Gewicht |
1,0 kg |
| Betriebstemperatur |
-10℃ bis 50℃ |
| Lagertemperatur |
-30℃ bis 50℃ |
| Impulsenergie |
200V, 300V, 400V, 500V wählbar |
| Gleichrichtung |
Positive Halbwelle, negative Halbwelle, Vollwelle, RF-System |
| Gate-Monitore |
Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind |
| Empfindlichkeit |
110 dB max. in wählbarer Auflösung 0,1, 1,0, 2,0, 6,0 dB. |
| Wandleranschlüsse |
BNC oder LEMO |
Funktionen
Automatisierte Anzeige der genauen Fehlerposition (Tiefe d, Pegel p, Abstand s, Amplitude, sz dB, ф).
Fehlergrößenbestimmung: Automatische Fehlergrößenbestimmung mit AVG/AVG oder DAC, beschleunigt die Berichterstattung über die Annahme oder Ablehnung von Fehlern.
Automatisierte Kalibrierung von Wandler-Nullpunkt, Winkeln, Vorderkante und Materialgeschwindigkeit.
Praktisch zum Erstellen und Verwenden von DAC und AVG zur Auswertung des Echos, die Kurve kann modifiziert und kompensiert werden.
Anschließen eines U-Disks, das Gerät kann unbegrenzten Speicher erhalten, PDF-Berichte ausgeben und das System aktualisieren.
Schweißdiagramm.
Es gibt 15 Standards im Gerät.
AWS D1.1.
Korrekturfunktion für gekrümmte Oberflächen.
Risshöhenmessfunktion.
Vergrößerungs-Gate: Ausdehnung des Gate-Bereichs über die gesamte Bildschirmbreite.
Auto-Gain-Funktion.
Hüllkurve: Gleichzeitige Anzeige des Live-A-Scans mit einer Aktualisierungsrate von 60 Hz und Hüllkurve des A-Scans
Anzeige.
Peak Hold: Vergleichen Sie eingefrorene Peak-Wellenformen mit Live-A-Scans, um Testergebnisse einfach zu interpretieren.
Scan Freeze: Die Anzeige Freeze hält Wellenform- und Schallpfaddaten fest.
Alarm: Piepton und LED.
Echtzeituhr.
Echo füllen.
Markierung erfassen.
Echofarbe innerhalb des Gates.
