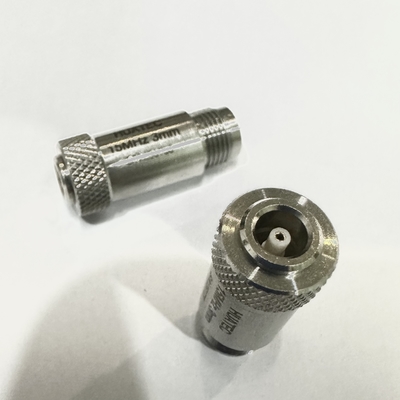

TOFD-Sonde zur Korrosionsprüfung von Schweißwurzeln 1-15 MHz Frequenzbereich

Nicht-zerstörerische Schweißwurzelkorrosionstests TOFD One Getriebe und eine Empfangsbreitbandschmale Impulsonde

Die TOFD-Sonde ist eine Schlüsselkomponente, die bei nicht zerstörerischen Tests zur Erkennung von Ultraschallbeugungzeitdifferenz (TOFD) verwendet wird.

Die TOFD -Technologie verwendet zwei Breitband -Schmalpulssonden, eine für die Übertragung und eine zum Empfang zur Erkennung. Die Sonden sind symmetrisch in Bezug auf die Mittellinie der Schweißnaht symmetrisch angeordnet. Die Sendungssonde erzeugt einen nicht fokussierten Längswellenstrahl, der in einem bestimmten Winkel auf dem inspizierten Werkstück abfällt. Ein Teil des Strahls propagiert sich entlang der nahezu Oberfläche und wird von der empfangenden Sonde empfangen, während ein Teil des Strahls von der unteren Oberfläche und dann von der Sonde empfangen wird. Die empfangende Sonde bestimmt den Ort und die Höhe des Defekts, indem das Beugungssignal von der Defektspitze und dessen Zeitunterschied empfangen wird.

• Kleine Wafer:Sie können einen großen Diffusionswinkel erreichen und den Abdeckungsbereich erhöhen.
• Breitband:Es kann Signale in einem viel breiteren Frequenzbereich erzeugen. Zum Beispiel ist die Durchgangswelle ein Signal mit einer Frequenz, die viel niedriger ist als die Mittelfrequenz.
• Schmaler Puls:Die beste Lösung erreichen.
• Hohe Empfindlichkeit:Normalerweise besteht es aus piezoelektrischen Verbundwerkstoffen und weist eine hohe akustoelektrische Umwandlungseffizienz auf.

• Petrochemische Industrie:Es wird häufig für die Inspektion von Schlüsselausrüstungen wie Ölleitungen und Lagertanks verwendet und kann sofort interne Defekte erkennen, die aufgrund von Faktoren wie Korrosion und Stress anfällig sind, wodurch größere Unfälle wie Leckage und Explosion vermieden werden.
• Kraft und Energie:Während der regelmäßigen Wartung und Reparatur von Kerngeräten wie Kessel und Dampfturbinen in der Strom- und Energieindustrie können TOFD -Sonden verwendet werden, um die Integrität der internen Struktur der Geräte tief zu erkennen, potenzielle Defekte unverzüglich zu identifizieren und diese zu verarbeiten.
• Herstellung von Luft- und Raumfahrt:Es spielt eine entscheidende Rolle bei der Inspektion wichtiger Komponenten wie Flugzeugmotorblätter und Rumpfstrukturteilen, die in der Lage sind, interne Defekte genau zu erkennen und Flugunfälle zu verhindern, die durch Defekte verursacht werden.

• Phased Array Tofd Sonde:Hauptsächlich zur Korrosionserkennung am Wurzel von Schweißnähten.

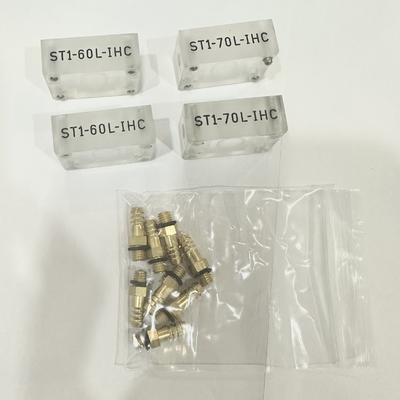

• Rohr mit kleinem Durchmesser dedizierte TOFD -Sonde:Ausgestattet mit einem dedizierten TOFD -Keil für Rohre mit kleinem Durchmesser wird er zur Überprüfung von Rohren mit kleinem Durchmesser verwendet.
• Cod Wedge Tofd Sonde:Durch die Verwendung von Can -Keilen kann es verwendet werden, um die Längsschweißnähte von Behältern so zu überprüfen, wie sie den entsprechenden Werkstückflächen entsprechen.
• Edelstahlgehäuse Keiltofd -Sonde:Die Verwendung eines Edelstahlgehäusekeils kann den Keil schützen.
